光纖耦合器：一文帶你了解是什么？從工作原理、核心作用、分類、單模與多模的區分、套什么定額、工程量計算、價格到應用的深度解析

  光纖耦合器，在5G基站、數據中心、光纖傳感等場景中，如同光通信網絡中的“隱形橋梁”，通過精密的光學設計，將光信號在多根光纖間進行分配或組合，支撐起現代通信的“神經脈絡”。四川梓冠光電將從基礎原理到行業應用，全面解析這一關鍵器件的技術特性與市場價值。

  一、光纖耦合器是什么？

  定義：光纖耦合器（Optical Fiber Coupler）是一種將光信號從一根或多根光纖傳輸至另一根或多根光纖的無源光器件，其核心功能是實現光功率的分配（分路）或組合（合路），同時保持信號的頻譜成分不變。

  別名：分歧器、連接器、適配器、光纖法蘭盤。

  核心特性：

  無源性：無需外部電源，僅通過光學結構實現信號處理；

  可逆性：輸入/輸出端口可互換，支持雙向傳輸；

  低損耗：優質耦合器的插入損耗（Insertion Loss,IL）可低至0.1dB以下。

  二、光纖耦合器的工作原理：光能量的“精密分配術”

  光纖耦合器的核心原理基于導波能量交換，通過特殊結構使相鄰光纖芯區的光場發生耦合。以最常見的熔融拉錐型（Fused Biconical Taper,FBT）為例：

  1、光纖并排熔融：將兩根或多根光纖去除部分包層后并排固定；

  2、高溫拉伸成錐：在加熱條件下緩慢拉伸光纖，形成雙錐形耦合區；

  3、模場擴展與耦合：拉伸使纖芯光場向包層擴展，同時纖芯間距縮小，光能量通過倁合波導效應在光纖間分配。

  關鍵公式：

  耦合比（Coupling Ratio,CR）由拉伸長度（L）決定，滿足：

  其中，α為耦合系數，與光纖參數（如纖芯直徑、折射率差）相關。

  三、光纖耦合器的核心作用：光網絡的“交通樞紐”

  光纖耦合器在光通信系統中承擔三大核心功能：

  1、信號分路：將單路光信號按比例分配至多路輸出（如1×2、1×4、1×8分路器）；

  2、信號合路：將多路光信號合并為單路傳輸（如2×1合路器）；

  3、功率監控：通過抽取少量光信號（如1:99耦合器）監測主鏈路狀態。

  應用場景示例：

  無源光網絡（PON）：在OLT（光線路終端）與ONU（光網絡單元）間分配光功率；

  光纖傳感：將傳感信號與參考信號耦合至探測器；

  激光器系統：合束多路激光以提升輸出功率。

  四、光纖耦合器的分類體系：從結構到功能的多元化設計

  光纖耦合器可根據耦合方式、端口數量、波長特性等維度分類：

  1、按耦合方式分類

  熔融拉錐型（FBT）：通過熔融拉伸實現耦合，占市場90%以上份額，成本低但分路數受限（通常≤16路）；

  平面光波導型（PLC）：基于半導體工藝制造，支持高密度分路（如1×32、1×64），均勻性?xún)?yōu)于FBT；

  微光學型（Micro Optics）：利用透鏡或棱鏡實現耦合，適用于特殊波長或高精度場景。

  2、按端口數量分類

  1×N型：1路輸入、N路輸出（如1×2、1×4）；

  N×M型：N路輸入、M路輸出（如2×2、4×4），常用于星形耦合網絡；

  波長復用型（WDM）：支持不同波長信號的分離或合并（如CWDM、DWDM）。

  3、按波長特性分類

  寬帶耦合器：工作波長范圍寬（如1260-1650nm），適用于多波長系統；

  窄帶耦合器：僅對特定波長敏感，用于單波長精密分配。

  五、光纖耦合器分單模和多模嗎？

  光纖耦合器需嚴格匹配光纖類型，否則將導致高損耗甚至信號中斷。

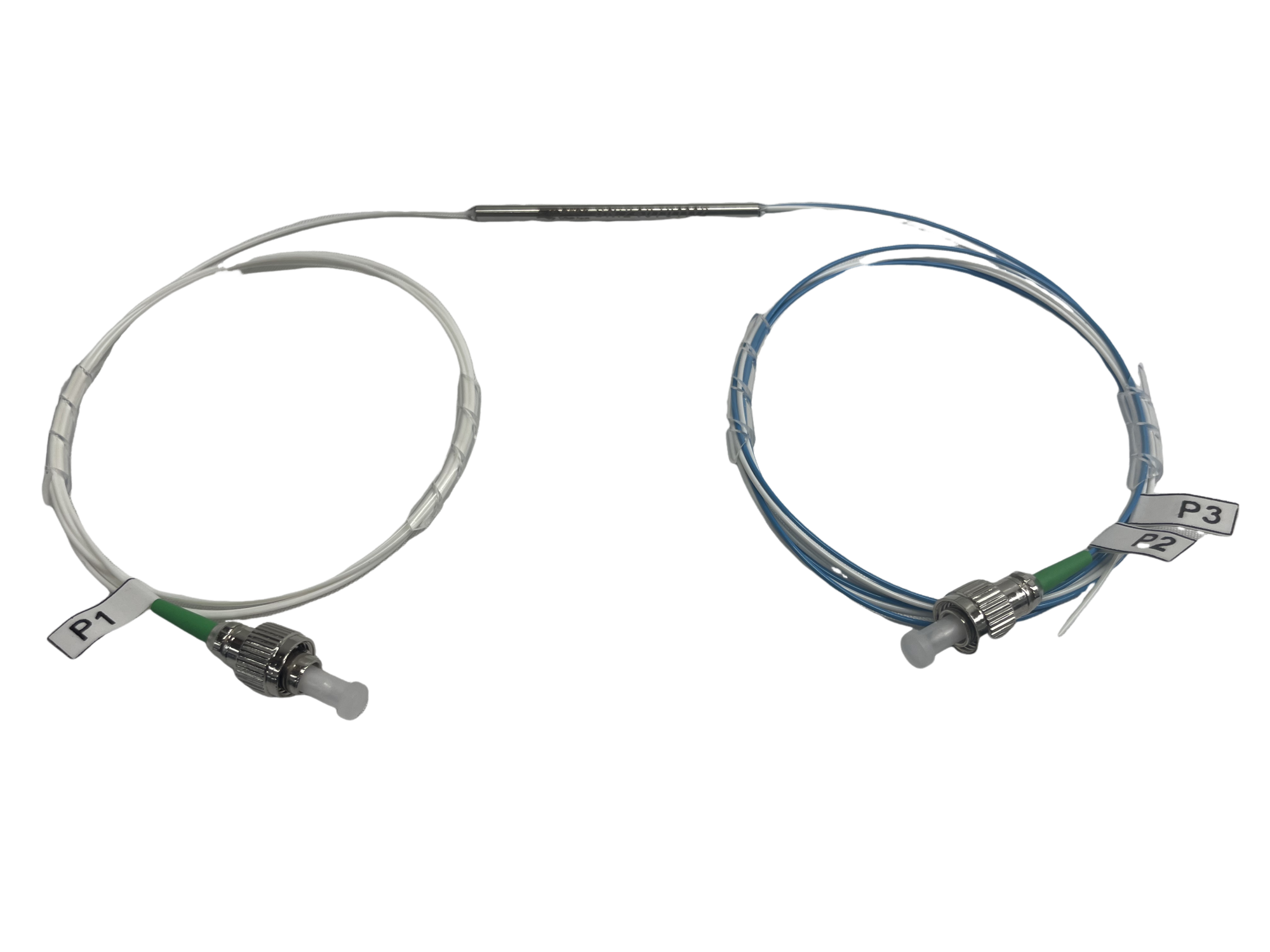

  1、單模光纖耦合器

  適配光纖：芯徑8-10μm，僅支持單一傳輸模式；

  特點：

  傳輸距離遠（可達100km以上）；

  帶寬高（支持10Gbps及以上速率）；

  耦合精度要求高（需控制模場直徑、數值孔徑等參數）；

  應用：城域網、骨干網、長距離傳感系統。

  2、多模光纖耦合器

  適配光纖：芯徑50/62.5μm，支持多模式傳輸；

  特點：

  傳輸距離短（通常≤2km）；

  帶寬較低（常見1Gbps/10Gbps速率）；

  耦合工藝簡單，成本低；

  應用：局域網、數據中心、短距離傳感。

  六、光纖耦合器的單模與多模的區分方法

  1、外觀標識：

  單模耦合器：通常標注“SM”（Single Mode），接口為藍色（如FC/APC、SC/APC）；

  多模耦合器：標注“MM”（Multi Mode），接口為米色或灰色（如FC/UPC、SC/UPC）。

  2、工作波長：

  單模：1310nm、1550nm；

  多模：850nm、1300nm。

  3、傳輸測試：

  使用光功率計測量插入損耗，若損耗顯著高于標稱值，可能因光纖類型不匹配。

  七、光纖耦合器的結構解析：從微觀到宏觀的設計細節

  以1×2熔融拉錐型單模耦合器為例，其結構可分為三部分：

  1、輸入光纖：?jiǎn)文９饫w，端面經研磨拋光（如APC型端面傾斜8°以減少反射）；

  2、耦合區：雙錐形熔融拉伸結構，長度通常為10-30mm，直徑從125μm漸變至20-50μm；

  3、輸出光纖：兩根單模光纖，與輸入光纖對稱分布，耦合比通過拉伸長度精確控制。

  八、光纖耦合器套什么定額？

  在光纖通信工程中，光纖耦合器通常不單獨套用定額，而是納入光纖連接安裝子目。根據《通信建設工程預算定額》（YD 5178-2018）：

  定額編號：TYD3-001（光纖連接安裝）；

  工作內容：包括光纖端面處理、耦合器安裝、損耗測試等；

  計量單位：按“個”計算，每個耦合器對應一個連接點。

  注意事項：

  若耦合器集成于光模塊或設備中，則隨設備套用相應定額；

  特殊場景（如海底光纜耦合器）需補充專項定額。

  九、光纖耦合器的工程量計算：從需求到數量的量化邏輯

  光纖耦合器工程量計算需綜合考慮以下因素：

  1、系統拓?fù)洌?/span>

  星形網絡：需計算中心節點至各終端的耦合器數量；

  環形網絡：需計算環上各節點的分路/合路需求。

  2、分路比選擇：

  例如，PON系統中OLT至ONU的1:32分路需使用1×32耦合器；

  若需冗余設計，可級聯多個低分路比耦合器（如2個1×16）。

  3、損耗預算：

  總損耗需滿足：∑IL≤Pin?Psens，其中Pin為輸入功率，Psens為接收機靈敏度。

  示例計算：

  某PON系統采用1×32 PLC耦合器，輸入功率+3dBm，接收機靈敏度-28dBm，光纖鏈路損耗0.5dB/km（總長10km），連接器損耗0.2dB/個（共4個），則耦合器插入損耗需滿足：

  實際選用IL≤1.5dB的1×32耦合器即可滿足需求。

  十、光纖耦合器的價格分析：梓冠光電產品定價策略

  以梓冠光電的典型產品為例（數據截至2025年12月）：

  價格影響因素：

  1、光纖類型：?jiǎn)文ｑ詈掀鲀r(jià)格普遍高于多模（因工藝復雜度更高）；

  2、分路比：分路數越高，價格呈非線性增長（如1×32耦合器價格可達1×2的10倍以上）；

  3、波長特性：WDM耦合器因需精密濾光片，價格顯著高于普通耦合器；

  4、接口類型：APC型（斜端面）耦合器價格比UPC型（平面端面）高約20%。

  十一、光纖耦合器的未來趨勢：從技術到市場的雙重驅動

  1、高密度集成：隨著5G和數據中心需求增長，1×64、1×128 PLC耦合器將逐步普及；

  2、功能復合化：耦合器與光開關、衰減器集成，形成多功能光模塊；

  3、低成本化：通過改進熔融拉錐工藝，降低單模耦合器制造成本；

  4、特殊場景定制：針對量子通信、生物傳感等領域開發高精度、低噪聲耦合器。

  結語：小器件，大能量
