電調衰減器：一文帶你了解是什么？從工作原理、負斜率、用途、怎么調衰減效果、電路、應用到價格解析

  電調衰減器，在電子通信、測試測量和信號處理領域，猶如一位“隱形指揮官”，默默地調控著信號的強度，確保系統穩定運行。它憑借精準的控制能力、靈活的調節方式和廣泛的應用場景，成為現代電子設備中不可或缺的關鍵元件。四川梓冠光電將深入剖析電調衰減器的核心特性、工作原理、應用領域及使用方法，帶您揭開它的神秘面紗。

  一、電調衰減器是什么？

  電調衰減器是一種通過電子控制手段動態調整信號功率的無源或部分有源器件，其核心功能是將輸入信號的能量按預設比例衰減，以滿足不同應用場景對信號強度的需求。它廣泛應用于射頻、微波、光通信等領域，能夠?qū)崿F(xiàn)信號的精確控制、匹配和保護。

  核心特點：

  1、動態可調：衰減量可通過電信號（電壓或電流）實時調整，適應快速變化的信號環境。

  2、寬頻覆蓋：支持從低頻到高頻的廣泛頻段，滿足多樣化通信需求。

  3、高精度控制：衰減精度可達0.1dB，確保信號穩定性和準確性。

  4、低插入損耗：在衰減信號的同時，盡量減少對信號本身的額外損耗。

  二、電調衰減器的工作原理：PIN二極管的“電導魔術”

  電調衰減器的核心原理基于PIN二極管的電導調制特性。PIN二極管由高摻雜P+/N+區與中間的本征I層構成，其等效電阻隨偏置電流的變化而改變：

  1、正向偏置：I層中載流子濃度隨電流增大而線性增加，等效電阻從千歐級降至歐姆級。

  2、反向偏置：I層載流子被耗盡，等效電阻趨近于無窮大。

  通過連續調整偏置電流，可實現衰減量的動態控制。例如，在微波電調衰減器中，PIN二極管并聯或串聯于傳輸線中，其阻抗變化導致信號功率被反射或吸收，從而實現衰減。

  公式解析：

  衰減量A（dB）與PIN二極管等效電阻R的關系可近似表示為：

  其中Z0為傳輸線特性阻抗（通常為50Ω）。當R減小時，衰減量A增大。

  三、電調衰減器的負斜率模式：反向調節的智慧

  電調衰減器的“負斜率”模式是一種特殊的控制方式，其核心邏輯為：隨著控制電壓升高，衰減量減?。ㄅc常規正斜率模式相反）。這種模式通過反向調節電壓與衰減量的關系，為系統設計提供更多靈活性。

  應用場景：

  1、自動增益控制（AGC）：在接收機中，當輸入信號強度變化時，負斜率模式可快速調整衰減量，保持輸出信號穩定。

  2、雷達抗干擾：通過動態切換衰減斜率，實現欺騙式干擾與壓制式干擾的靈活切換。

  實現方式：

  以F2255系列寬帶電壓可變射頻衰減器為例，其VMODE引腳可設置斜率方向：

  VMODE=GND：負斜率模式（VCTRL電壓升高，衰減減?。?/span>

  VMODE=高電平：正斜率模式（VCTRL電壓升高，衰減增大）。

  四、電調衰減器的用途：信號控制的“多面手”

  電調衰減器的應用場景覆蓋通信、測試、雷達、光通信等多個領域，其核心用途包括：

  1、通信系統

  信號匹配：在發射機和接收機中調整信號功率，確保與天線、濾波器等設備的阻抗匹配。

  功率控制：在5G基站中，通過動態衰減調整信號覆蓋范圍，避免干擾。

  2、測試測量

  儀器校準：在頻譜分析儀、網絡分析儀中作為標準衰減器，校準儀器靈敏度。

  信號模擬：模擬不同距離或損耗下的信號衰減，測試設備性能。

  3、雷達系統

  抗干擾：通過快速調整衰減量，抑制敵方干擾信號，提升目標探測能力。

  波束控制：在相控陣?yán)走_(dá)中，結合衰減器網絡實現波束指向和形狀調整。

  4、光通信

  光功率均衡：在光纖傳輸中動態調整光信號強度，補償鏈路損耗，確保信號質量。

  光保護：當光功率過高時，自動衰減信號，防止接收器損壞。

  五、電調衰減器如何調節衰減效果？

  電調衰減器的衰減量可通過以下方式調節：

  1、模擬控制

  電壓控制：通過調整VCTRL引腳電壓（如F2255系列支持0-5V控制），實現衰減量的連續變化。

  電流控制：通過調整PIN二極管的偏置電流，改變其等效電阻，從而控制衰減量。

  2、數字控制

  數控衰減器：采用數字信號直接控制衰減量，如通過SPI接口發送指令，實現精確步進調節（步長可低至0.1dB）。

  開關加固定衰減器：通過開關切換不同固定衰減值的衰減器，實現離散衰減控制。

  3、調節步驟（以F2255為例）：

  設置VMODE引腳：選擇正斜率（高電平）或負斜率（GND）模式。

  施加VDD電源：確保電壓在3.15V-5.25V范圍內。

  調整VCTRL電壓：從0V開始逐步升高，觀察衰減量變化（負斜率模式下衰減減小）。

  六、電調衰減器是有源還是無源？分類解析

  電調衰減器可分為無源衰減器和有源衰減器兩類：

  1、無源電調衰減器

  原理：僅通過電阻、PIN二極管等無源元件實現衰減，無需外部電源（除控制信號外）。

  特點：結構簡單、成本低、可靠性高，但衰減量受元件參數限制。

  應用：固定衰減、低精度控制場景。

  2、有源電調衰減器

  原理：集成放大器、反饋電路等有源元件，通過主動調節實現高精度衰減控制。

  特點：衰減范圍大、精度高、響應速度快，但成本較高。

  應用：需要高精度信號控制的場景，如自動增益控制（AGC）、雷達抗干擾等。

  七、電調衰減器的電路設計：從原理到實踐

  電調衰減器的電路設計需考慮頻率范圍、衰減量、駐波比（VSWR）、插入損耗等關鍵參數。以下以吸收型陣列式電調衰減器為例，介紹其電路設計要點：

  1、核心元件

  PIN二極管：選擇I層較厚的管子，以獲得較大的衰減動態范圍。

  傳輸線：采用微帶線或波導結構，確保高頻信號傳輸穩定性。

  隔離電阻：用于吸收反射功率，改善輸入駐波比。

  2、電路結構

  并聯型：PIN二極管并聯于傳輸線兩側，通過調整偏置電流改變阻抗，實現衰減。

  串聯型：PIN二極管串聯于傳輸線中，通過調整偏置電流改變導通狀態，實現衰減。

  陣列型：多個PIN二極管級聯或并聯，通過分布式控制實現寬頻帶、大衰減量。

  3、設計示例

  吸收型陣列式衰減器等效電路：

  工作原理：PIN管正向偏置時，等效電阻減小，信號功率被吸收；反向偏置時，等效電阻增大，信號功率幾乎無損耗通過。

  衰減量計算：

  單節衰減量

  總衰減量：Atotal=∑Ai。

  八、電調衰減器的應用領域：從實驗室到產業落地

  電調衰減器的應用已滲透到電子通信、測試測量、航空航天、國防軍工等多個領域，其核心價值在于實現信號的精準控制和適配。

  1、5G通信

  基站功率控制：通過動態衰減調整信號覆蓋范圍，避免干擾，提升網絡容量。

  終端測試：在5G手機測試中，模擬不同距離下的信號衰減，驗證設備性能。

  2、航空航天

  衛星通信：在衛星載荷中調整信號功率，補償鏈路損耗，確保通信質量。

  雷達系統：通過電調衰減器實現波束指向和形狀調整，提升目標探測能力。

  3、國防軍工

  電子對抗：在干擾機中快速調整干擾信號功率，實現欺騙式或壓制式干擾。

  導彈制導：在導彈導引頭中調整信號強度，提升目標識別和跟蹤精度。

  4、光通信

  光模塊測試：在光模塊生產中，校準光功率，確保輸出信號符合標準。

  數據中心互聯：在數據中心光互聯中，動態調整光信號強度，補償鏈路損耗。

  九、電調衰減器的價格解析：梓冠光電產品報價

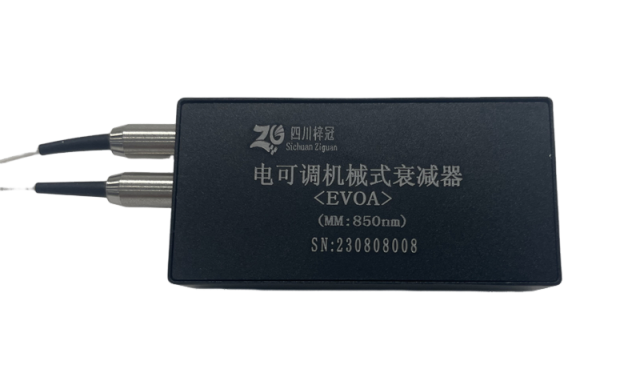

  以四川梓冠光電科技有限公司的多模臺式可調光衰減器為例，其價格及參數如下：

  購買渠道：

  梓冠供應多模臺式可調光衰減器

  十、總結與展望
