DFB激光器：一文帶你了解是什么？從工作原理、輸出光波的特點、芯片技術、結構、驅動電路、線寬、和dbr激光器區別到價格解析

  DFB激光器，在光纖通信、氣體傳感、量子物理等前沿科技領域，正以“單縱模、窄線寬、高穩定性”的核心優勢，成為推動技術突破的關鍵器件。它不僅支撐著全球800G/1.6T光模塊的爆發式增長，更在甲烷泄漏檢測、原子鐘同步等場景中守護著人類安全與時間精度。四川梓冠光電將從DFB激光器的本質特性出發，結合最新技術動態與真實應用案例，深度解析其工作原理、結構創新及市場價值。

  一、DFB激光器是什么？

  DFB激光器是一種基于半導體材料的邊發射激光器，其核心創新在于在有源增益區內部集成布拉格光柵（Bragg Grating），通過光柵的周期性折射率變化實現波長選擇性反饋。與傳統法布里-珀羅（FP）激光器依賴腔鏡反射不同，DFB激光器的反饋沿整個腔體分布，形成“分布式”諧振，從而強制激光在單一縱模下工作。

  技術定位：

  1、分類：屬于邊發射激光器（EEL），與垂直腔面發射激光器（VCSEL）并列。

  2、材料體系：以磷化銦（InP）為基底，兼容砷化鎵（GaAs）、銻化鎵（GaSb）等材料，覆蓋750nm至4000nm波段。

  3、核心優勢：?jiǎn)慰v模輸出、窄線寬、高邊模抑制比（SMSR）、波長穩定性強。

  二、DFB激光器的工作原理：光柵如何“篩選”單縱模？

  DFB激光器的核心物理機制基于布拉格反射原理，其工作過程可分為三步：

  1、光子產生：電流注入有源區（如量子阱結構），電子與空穴復合，輻射出特定波段的光子。

  2、光柵反饋：光子撞擊光柵時，僅滿足布拉格條件的光波被反射回腔內，形成正反饋：2Λneff=mλ

  其中，Λ為光柵周期，neff為等效折射率，m為衍射級數（通常取1），λ為光波長。

  3、模式競爭：不同縱模的損耗不同，增益曲線與損耗最小的模式首先相交并達到閾值，成為主模；相鄰邊模因損耗較大無法起振，邊模功率占比＜1%。

  三、DFB激光器的輸出光波特點：窄線寬與高穩定性的雙重保障

  DFB激光器的輸出光波具有三大核心特性：

  1、單縱模操作：通過光柵的波長選擇性，強制激光在單一頻率下工作，避免多模競爭導致的頻譜展寬。

  2、窄線寬：典型線寬可壓縮至1MHz以內，部分高端產品（如Aerodiode 1650LD系列）可達100kHz，滿足相干通信與精密傳感需求。

  3、高波長穩定性：溫度變化時，光柵的周期性結構可抵消部分波長漂移，典型溫漂系數為0.1nm/℃，優于普通半導體激光器3-5倍。

  四、DFB激光器的芯片技術：從材料到封裝的工藝突破

  DFB芯片是激光器的核心，其制造工藝復雜度堪稱半導體領域之最，主要流程包括：

  1、外延生長：

  一次磊晶：使用MOCVD（金屬有機化學氣相沉積）技術，在n-InP基板上依次生長n型半導體、量子阱有源區、p型半導體。

  光柵制作：通過電子束光刻（EBL）在量子阱上方寫入光柵圖案，經蝕刻后形成周期性結構。

  二次磊晶：覆蓋InP-P層，完成頂部外延生長。

  2、波導結構：

  脊型波導（RWG）：制造簡單，但光限制效率較低，適用于低功率場景。

  埋入異質結構（BH）：提供更好的光限制，支持更高輸出功率，但工藝復雜度提升。

  3、封裝測試：

  劃片、解理后，在端面涂覆防反射（AR）與高反射（HR）涂層，優化光學性能。

  封裝為蝶形、同軸或TO-CAN等形態，通過高溫老化測試（如50mW芯片需2000小時）確保可靠性。

  五、DFB激光器的結構創新：從標準到定制化的演進

  DFB激光器的結構可根據應用需求靈活設計，常見類型包括：

  1、標準DFB激光器：

  波長覆蓋1310nm、1550nm等通信波段，用于FTTx接入網、數據中心互聯。

  輸出功率通常≤50mW，溫漂系數0.1nm/℃。

  2、高功率DFB激光器：

  通過優化量子阱結構與波導設計，實現100mW連續光輸出（如Aerodiode 1650LD系列）。

  集成微型TEC（熱電冷卻器），將溫漂抑制至±0.01nm（-10℃至+50℃）。

  3、可調諧DFB激光器：

  在單個芯片上集成兩個獨立光柵，實現100nm調諧范圍（如750nm至850nm）。

  用于多氣體檢測或光譜分析。

  六、DFB激光器的驅動電路設計：穩定與高效的平衡

  DFB激光器的驅動電路需解決三大核心問題：電流穩定性、溫度控制與保護機制。典型設計如下：

  1、恒流源設計：

  使用低噪聲運算放大器構建反饋環路，確保電流紋波＜1%。

  公式：P=η(I?Ith)，其中P為輸出功率，η為斜率效率，Ith為閾值電流。

  2、溫度控制：

  集成TEC控制器（如ADN8830），通過PID算法調節電流，維持溫度精度±0.1℃。

  公式：Δλ=kΔT，其中k為波長-溫度系數（0.1nm/℃）。

  3、保護電路：

  限流電阻防止過流，TVS二極管抑制靜電放電（ESD）。

  高速調制接口（如NRZ調制）支持＞2.5GHz帶寬。

  七、DFB激光器的線寬壓縮技術：從kHz到亞kHz的突破

  線寬是衡量激光器相干性的核心指標，DFB激光器通過以下技術實現線寬壓縮：

  1、光柵優化：

  減小光柵周期誤差（如MBE技術控制量子阱厚度至±0.1nm），降低相位噪聲。

  2、外部反饋：

  結合光纖光柵（FBG）或光子晶體光纖（PCF），形成混合腔結構，進一步抑制線寬。

  3、集成化設計：

  將DFB與電吸收調制器（EAM）單片集成，減少寄生參數，實現線寬＜10kHz（如Intel晶圓鍵合技術）。

  八、DFB激光器與DBR激光器的區別：結構決定特性

  DFB與DBR（分布布拉格反射）激光器均通過光柵實現波長選擇，但結構差異導致性能分化：

  九、DFB激光器的應用領域：從通信到科研的全場景覆蓋

  DFB激光器的應用已滲透至多個高科技領域：

  1、光通信：

  數據中心：作為800G/1.6T光模塊的核心光源，支持200Gbps/λ通道傳輸。

  5G前傳：25Gbps調制光源，誤碼率＜10?12。

  2、氣體傳感：

  甲烷檢測：1653nm DFB激光器配合TDLAS技術，檢測距離突破500米（Aerodiode 1650LD系列）。

  多氣體分析：可調諧DFB實現H?O、CO?、NH?等氣體同步檢測。

  3、量子物理：

  原子鐘：作為芯片級原子鐘（CSAC）的光源，時間精度達10?11秒。

  磁力計：用于超導量子干涉儀（SQUID）的磁場測量。

  4、科研與工業：

  CARS顯微鏡：1650nm DFB激光器激發分子振動光譜，分辨率達0.1cm?1。

  同位素監測：區分23?U與23?U，支持核能安全檢測。

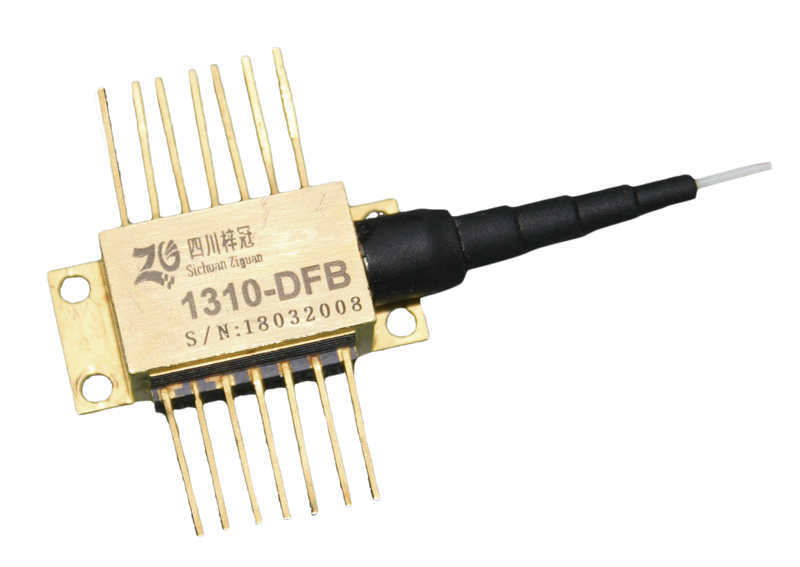

  十、價格參考：梓冠光電DFB激光器產品報價

  根據百度愛采購平臺數據，四川梓冠光電科技有限公司的DFB激光器價格如下：

  注意事項：

  價格作為參考，可能隨采購量、定制需求浮動，建議直接聯系供應商獲取最新報價。

  高端產品（如高功率、可調諧DFB）需定制，價格需單獨詢價。

  結語：DFB激光器——光子時代的“精密引擎”

  從數據中心的光速傳輸?shù)降V井下的甲烷預警，從量子鐘的微秒精度到CARS顯微鏡的分子級成像，DFB激光器正以“單縱模、窄線寬、高穩定”的核心優勢，重新定義光子技術的邊界。隨著硅光集成、線寬壓縮等技術的持續突破，DFB激光器將在6G通信、量子計算、深海探測等前沿領域發揮更大價值，成為推動人類社會向智能化、精準化轉型的關鍵力量。
