光功率計：一文帶你了解是什么？從工作原理、計算公式、核心作用、使用方法、特點、應用領域、校準步驟到測試光纖的正常值范圍解析

  光功率計，在光纖通信、光傳感、激光技術等領域是不可或缺的核心測試工具。它如同電子工程中的萬用表，通過精準測量光信號的功率，為系統設計、故障排查、性能評估提供關鍵數據。四川梓冠光電將從原理、公式、應用場景到校準方法，全方位解析光功率計的技術細節與實戰技巧。

  一、光功率計是什么？

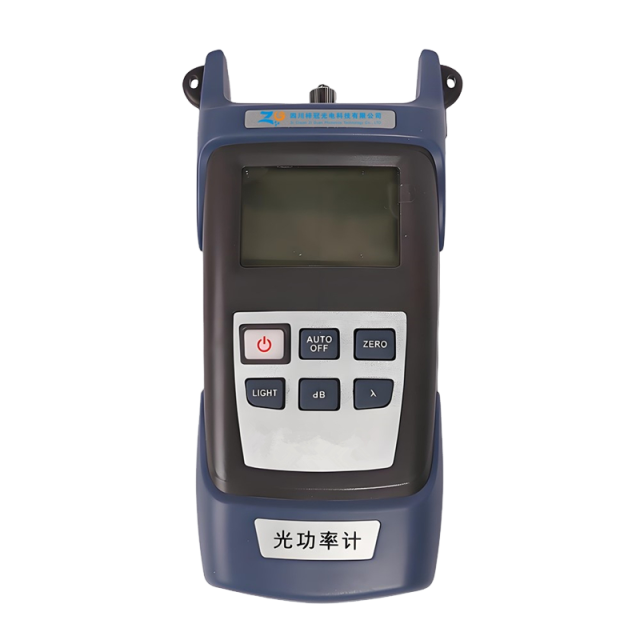

  定義：光功率計（Optical Power Meter,OPM）是一種用于測量光信號功率的精密儀器，可直接測量絕對光功率（單位：mW或dBm），也可通過對比測量光鏈路損耗（單位：dB）。

  其核心功能包括：

  1、測量光源輸出功率（如激光器、LED）；

  2、評估光纖鏈路損耗（如連接器、熔接點、光纖衰減）；

  3、驗證光設備性能（如光端機、光模塊）；

  4、監測光網絡長期穩定性。

  典型應用場景：光纖通信施工、光器件研發、數據中心維護、PON網絡測試等。例如，在FTTH（光纖到戶）工程中，工程師需用光功率計確認光信號強度是否符合設備接收靈敏度要求。

  二、光功率計的工作原理

  光功率計通過“光電轉換-信號處理-數據顯示”三步實現測量：

  1、光電轉換：光信號通過光纖接口（如FC/SC/ST）進入儀器，照射到光電二極管（Photodiode）或光電倍增管（PMT）上，產生與光功率成正比的電流信號。

  2、信號放大與處理：電流信號經跨阻放大器轉換為電壓信號，再通過模數轉換器（ADC）數字化，最后由微處理器（MCU）進行線性補償、溫度補償等算法處理。

  3、數據顯示：處理后的數據以線性單位（mW）或對數單位（dBm）顯示在液晶屏上，部分高端型號可同時顯示兩種單位。

  關鍵組件：

  光電探測器：決定測量靈敏度和波長范圍（如InGaAs探測器適用于1550nm窗口）；

  放大電路：影響動態范圍和噪聲水平；

  校準模塊：存儲不同波長下的校準系數，確保測量精度。

  三、光功率計算公式

  光功率的單位轉換與計算是使用光功率計的基礎：

  線性單位：毫瓦（mW），1mW=10?3W。

  對數單位：分貝毫瓦（dBm），以1mW為參考點，公式為：

  例如，0.1mW的光功率對應-10dBm，10mW對應10dBm。

  應用場景：

  當測量結果為-20dBm時，實際功率為：

  計算鏈路損耗時，若發射端功率為0dBm，接收端為-25dBm，則損耗為25dB。

  四、光功率計的核心作用

  1、設備性能驗證：測量激光器、光模塊的輸出功率是否符合規格（如1550nm激光器輸出功率需≥5mW）。

  2、鏈路損耗評估：通過“光源+光功率計”組合測試光纖連接器、熔接點、光纖本身的損耗（如單模光纖在1310nm窗口衰減系數≤0.35dB/km）。

  3、故障定位：在光網絡中斷時，通過分段測量光功率快速定位故障點（如某段光纖損耗突增可能暗示斷裂或彎曲）。

  4、長期監測：在數據中心或骨干網中，持續監測光功率變化，預警光纖老化或污染問題。

  案例：

  在某數據中心升級項目中，工程師使用光功率計發現某條40G光模塊的接收功率為-28dBm，低于設備靈敏度（-27dBm），通過更換跳線將功率提升至-25dBm，成功避免鏈路中斷。

  五、光功率計的使用方法（分步詳解）

  1、準備工作

  檢查設備：確認光功率計量程（如-70dBm至+10dBm）、波長校準點（如1310nm/1550nm）是否匹配測試需求。

  清潔接口：用無塵棉簽蘸取酒精清潔光纖連接器端面，避免灰塵導致測量誤差。

  預熱儀器：部分高端型號需預熱5-10分鐘以達到最佳穩定性。

  2、連接與設置

  連接光纖：將待測光纖插入光功率計接口（如FC接口需擰緊至“CLICK”聲）。

  選擇波長：通過按鍵或菜單選擇與光源匹配的波長（如測試1550nm信號時需切換至1550nm模式）。

  設置單位：根據習慣選擇mW或dBm顯示（部分型號支持雙單位同屏顯示）。

  3、測量與讀數

  直接測量：打開光源（如激光器），待光功率計讀數穩定后記錄值（如顯示-15.2dBm）。

  相對測量（損耗測試）：

  用光源發射已知功率（如0dBm）的光信號；

  在鏈路起點測量發射功率Pin；

  在鏈路終點測量接收功率Pout；

  計算損耗：Loss=Pin?Pout（dB）。

  4、結束操作

  關閉光源和光功率計，斷開光纖連接，妥善保管設備。

  六、光功率計的核心特點

  1、高精度與寬量程：

  精度可達±0.01dB，量程覆蓋-90dBm至+26dBm（如VIAVI OLP-87 PON功率計）。

  2、多波長支持：

  標準校準波長包括850nm、1310nm、1490nm、1550nm，部分型號支持自定義波長（如1625nm用于OTDR測試）。

  3、快速響應：

  響應時間＜1ms，適合動態信號監測（如突發模式PON信號測試）。

  4、用戶友好設計：

  背光液晶屏、自動關機、數據存儲（如TAM8701支持100組數據存儲）、通過RS232/USB上傳至PC。

  5、耐用性：

  工業級設計，防塵防水（如IP54等級），適應現場惡劣環境。

  對比案例：

  傳統光功率計需手動切換波長，而新型號（如NF-906A）可自動識別波長并調用校準系數，大幅提升測試效率。

  七、光功率計的應用領域

  1、光纖通信：

  干線傳輸網：測量SDH/DWDM系統光功率，確保信號長距離傳輸質量。

  接入網：測試FTTH/FTTx網絡中ONU（光網絡單元）的接收功率。

  數據中心：驗證40G/100G光模塊的發射與接收功率，保障高速鏈路穩定性。

  2、光器件研發：

  測量光隔離器、耦合器、衰減器的插入損耗與回波損耗。

  評估光纖連接器的插損（IL）與回損（RL），如MPO連接器需滿足IL≤0.35dB/端口。

  3、激光技術：

  測量激光打標機、激光切割機的輸出功率，確保加工精度。

  監測醫療激光設備（如眼科激光手術儀）的功率穩定性。

  4、光傳感系統：

  在光纖溫度/應變傳感器中，測量傳感光纖的背向散射光功率，反推物理量變化。

  八、光功率計的校準步驟（分步詳解）

  1、傳統校準法（分步插拔法）

  連接標準光源：將激光光源通過衰減器連接至標準光功率計，調節衰減器使標準計顯示目標功率（如0dBm）。

  切換被測設備：斷開標準計，連接被測光功率計，記錄讀數Pmeas。

  計算誤差：誤差ΔP=Pstd?Pmeas，若誤差超出允許范圍（如±0.2dB），需調整被測計校準系數。

  缺點：插拔過程易引入連接損耗誤差，且需頻繁操作衰減器。

  2、改進校準法（光纖分束器法）

  搭建分束系統：將激光光源連接至光纖分束器，分束器兩輸出端分別連接標準計與被測計。

  同步測量：調節衰減器使標準計顯示目標功率，同時讀取被測計示值。

  修正分束比：若分束器在兩波長下功率比不同（如1310nm與1550nm），需根據預先測量的分束比修正被測計讀數。

  優勢：避免插拔誤差，適合多波長批量校準。

  3、用戶自校準功能（以某型號為例）

  進入校準模式：同時按下“燈”+“回車”鍵，屏幕顯示“CAL”。

  調整功率值：通過“LIGHT”鍵降低功率（每按一次-0.05dBm），通過“dB”鍵升高功率（每按一次+0.05dBm），使讀數匹配標準值。

  保存校準：按“零”鍵保存，重啟設備完成校準。

  九、光功率計測試光纖的正常值范圍是多少？

  光纖接收端的光功率需滿足設備靈敏度與過載點要求，典型范圍如下：

  實際案例：

  某運營商GPON網絡中，OLT（光線路終端）發射功率為+4dBm，ONU接收功率需在-8dBm至-27dBm之間，若低于-27dBm會導致誤碼率上升。

  在40G DWDM系統中，單波長信號接收功率需控制在-12dBm至-24dBm，避免非線性效應（如四波混頻）影響信號質量。

  十、總結與展望

  光功率計作為光纖技術的“眼睛”，其精度與可靠性直接影響通信質量。隨著5G、數據中心、物聯網等領域的快速發展，光功率計正朝著更高精度（如±0.001dB）、更寬量程（如-100dBm至+30dBm）、更智能化（如自動波長識別、AI故障預測）方向演進。未來，光功率計將與OTDR、光譜分析儀等設備深度融合，形成一體化光測試解決方案，為下一代光網絡保駕護航。
