激光干涉儀：一文帶你了解是什么？從工作原理、測量原理、用途、精度、作用、使用方法、應用到價格全解析

  激光干涉儀，在半導體制造的晶圓檢測中，在航空航天發動機葉片的形變監測中，在數控機床的動態精度校準中，以納米級的精度丈量著工業世界的邊界。它是融合了量子物理與精密光學的測量儀器，正在以每年15%的市場增速重塑現代制造業的精度標準。今天，四川梓冠光電將從原理到應用，深度解析這一精密測量領域的“隱形冠軍”。

  一、激光干涉儀是什么？——光與波的精密交響

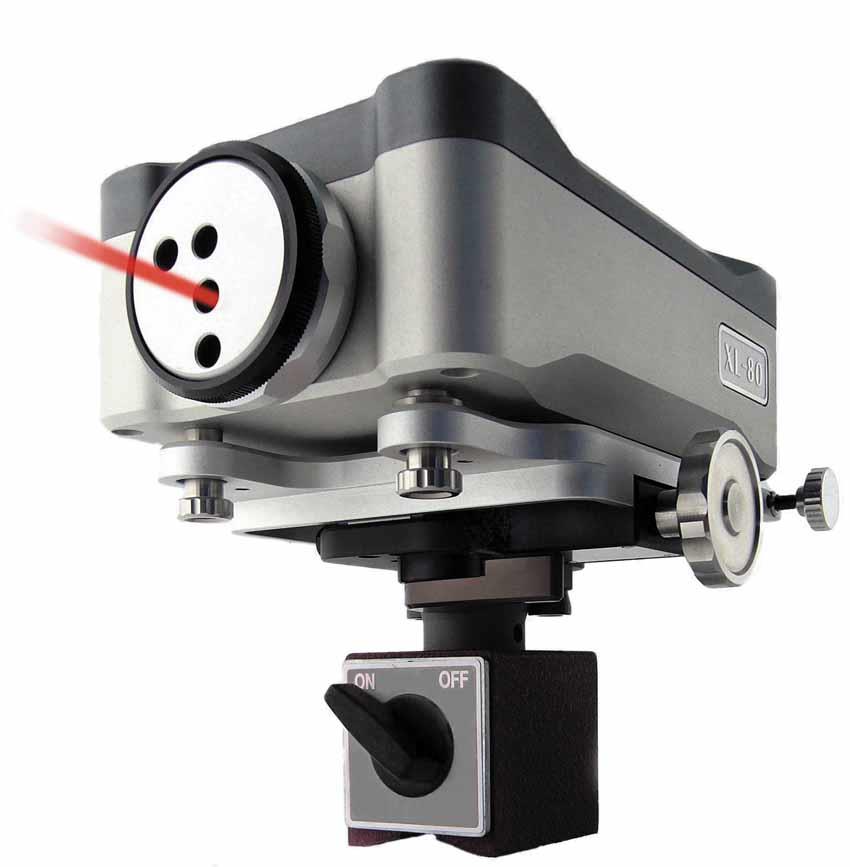

  激光干涉儀是以激光波長（λ）為長度基準，利用邁克爾遜干涉系統實現位移、角度、直線度等幾何量測量的光學儀器。其核心結構由激光源、分光鏡、固定反射鏡、可動反射鏡及光電探測器組成，通過分析兩束相干光的光程差變化，將物理量轉化為可量化的電信號。

  典型配置（以某產品為例）：

  1、光源：穩頻氦氖激光器（波長632.991 nm）

  2、測量范圍：單軸40m（可選配80m擴展模塊）

  3、環境適應性：集成溫度（±0.2℃）、壓力（±1 mmHg）、濕度（±5%RH）補償模塊

  二、激光干涉儀的工作原理：多普勒效應與外差探測的完美結合

  激光干涉儀分為單頻與雙頻兩大技術路線，其核心差異在于抗干擾能力與測量精度：

  1、單頻激光干涉儀

  原理：激光束經分光鏡分為參考光（固定路徑）與測量光（隨被測物體移動）。當可動反射鏡位移ΔL時，兩束光的光程差變化為2ΔL，產生干涉條紋。光電探測器將光強變化轉化為電脈沖信號，通過計數器記錄條紋移動數N，計算位移：

  局限：對空氣湍流、激光強度波動敏感，需嚴格恒溫恒濕環境。

  2、雙頻激光干涉儀（外差式）

  原理：在氦氖激光器中施加軸向磁場，利用塞曼效應產生頻率差為f1-f2的左右旋圓偏振光。經1/4波片轉化為線偏振光后，測量光路因多普勒效應產生附加頻率Δf，與參考光路混頻后輸出差頻信號Δf=|f2±Δf-f1|。通過檢測Δf變化量，計算位移：

  優勢：

  抗干擾能力提升300%（光強衰減90%仍可工作）

  測量速度達2m/s（單頻型僅0.1m/s）

  納米級分辨率（0.6nm細分精度）

  三、激光干涉儀的測量原理：從光程差到幾何量的全鏈路解析

  激光干涉儀通過模塊化設計實現多參數測量：

  1、線性位移測量

  配置：直線度干涉鏡+反射鏡

  精度：0.5ppm（相當于百萬分之一）

  應用：數控機床導軌直線度校準、三坐標測量機軸向誤差補償

  2、角度測量

  配置：五棱鏡+旋轉臺

  原理：通過測量光束偏轉角θ，計算俯仰/偏擺角：

  （D為光路基準距離）

  精度：0.1角秒（相當于0.000028°）

  3、平面度測量

  配置：激光跟蹤頭+電子水平儀

  方法：多點采樣擬合最小二乘平面

  案例：上海乾曜光學193nm深紫外激光干涉儀實現晶圓表面粗糙度Ra<0.2nm檢測

  四、激光干涉儀的用途：從實驗室到生產線的全場景覆蓋

  1、工業制造領域

  機床校準：某系統可同步測量X/Y/Z三軸定位誤差，自動生成補償曲線

  半導體制造：ASML光刻機利用激光干涉儀實現晶圓臺納米級定位，線寬控制精度達±1.5nm

  航空航天：波音787機翼裝配中，激光干涉儀檢測復合材料熱變形量，裝配間隙公差控制在±0.05mm

  2、科研領域

  引力波探測：LIGO干涉儀采用4km長臂，檢測光程差變化量小于質子直徑的萬分之一（10^-18m）

  量子計量：中國計量院利用激光干涉儀復現米定義，不確定度達3×10^-11

  五、激光干涉儀的精度：突破物理極限的測量藝術

  1、核心參數對比

  2、誤差補償技術

  阿貝誤差補償：通過角度傳感器修正光路偏移

  余弦誤差補償：利用激光束矢量分解消除測量方向偏差

  材料熱膨脹補償：實時監測工件材料溫度，修正熱變形誤差

  六、激光干涉儀的作用：工業4.0時代的精度基石

  1、質量管控

  案例：特斯拉Model 3電池模組裝配中，激光干涉儀檢測電極片對齊度，不良率從0.3%降至0.02%

  數據：使用激光干涉儀校準的機床，加工合格率提升27%，設備綜合效率（OEE）提高19%

  2、研發創新

  新材料測試：檢測碳纖維復合材料在-50℃~150℃范圍內的熱膨脹系數

  微納制造：清華大學研發的雙折射雙頻激光干涉儀，實現1nm級微納結構加工

  七、激光干涉儀的使用方法：從安裝到數據采集的全流程指南

  1、安裝步驟

  環境準備：溫度波動<±1℃/h，振動加速度<0.01g

  光路調整：使用尋星鏡對準反射鏡中心，調節分光鏡使兩束光強度比為1:1

  系統自檢：運行雷尼紹XC-80補償單元，采集環境參數并自動修正

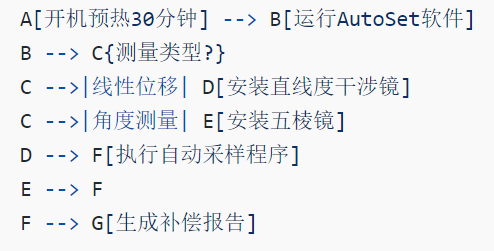

  2、操作流程（以ML10為例）

  八、激光干涉儀的應用案例：改變行業的精度革命

  1、半導體光刻機

  挑戰：EUV光刻機需在26m×13m的真空腔體內實現納米級定位

  解決方案：ASML采用雙頻激光干涉儀構建光柵尺系統，定位重復性達±0.5nm

  2、精密光學加工

  案例：蔡司使用斐索型激光干涉儀檢測天文望遠鏡主鏡面形，PV值（峰谷值）從λ/10優化至λ/50

  九、激光干涉儀與白光干涉儀的區別：精度與場景的權衡

  十、激光干涉儀的價格體系：梓冠光電產品深度解析

  品牌型號：梓冠光電ZG-LDI-1000雙頻激光干涉儀

  核心配置：

  激光源：穩頻氦氖激光器（波長穩定性±0.001ppm）

  測量范圍：標準型40m（可選配100m擴展模塊）

  精度指標：線性精度±0.3ppm，角度精度0.05角秒

  價格構成（舉例參考）：

  采購建議：

  中小型企業：選擇基礎主機+角度測量套件（總價60萬元），滿足機床校準需求

  科研機構：配置全套系統（86萬元），實現多參數同步測量

  結語：精度戰爭中的光學利刃

  從LIGO探測引力波的宇宙級精度，到半導體光刻機的納米級控制，激光干涉儀正以每年20%的效率提升推動著工業文明的進化。隨著雙頻技術、環境補償算法的持續突破，這一“光學標尺”將在量子制造、太空探索等前沿領域發揮更大價值。對于制造企業而言，投資激光干涉儀不僅是購置一臺設備，更是獲取進入高精度制造俱樂部的入場券。
