ASE光源：一文帶你了解是什么？從工作原理、作用、波長與光譜范圍、結構、模塊設計、是相干光嗎、到加濾波器功率會變低嗎的全面解析

  ASE光源（Amplified Spontaneous Emission，放大自發輻射）憑借其寬光譜、低相干性、高功率穩定性等特性，在光通信、光纖傳感和精密測量領域，成為填補窄線寬特性在分布式傳感、光譜分析等場景中應用的關鍵設備。四川梓冠光電將從ASE光源的定義、原理、結構到應用場景展開深度解析，并對比其與激光器的本質差異，為科研與工程人員提供全面技術參考。

  一、ASE光源是什么？——定義與核心特性

  ASE光源是一種基于摻雜光纖增益介質和泵浦激光激勵的寬帶光源設備，其核心原理是通過放大自發輻射光子，形成連續、寬譜的光輸出。與傳統激光器不同，ASE光源無需諧振腔結構，因此輸出光具有低相干性、高光譜密度的特點，且波長范圍覆蓋O波段（1260-1360nm）、C波段（1530-1565nm）、L波段（1565-1625nm）及中紅外波段（1900-2100nm），可滿足不同場景的需求。

  典型應用領域：

  1、光纖傳感：分布式溫度/應變傳感、光纖陀螺儀

  2、光通信：波分復用（WDM）系統測試、摻鉺光纖放大器（EDFA）測試

  3、生物醫學：光學相干斷層掃描（OCT）、光譜分析

  4、工業檢測：氣體吸收光譜分析、材料缺陷檢測

  二、ASE光源的工作原理：從自發輻射到光放大——量子力學視角下的能量轉換

  ASE光源的核心過程可分為三個階段：

  1、泵浦激勵與粒子數反轉

  泵浦激光器（如980nm或1480nm激光二極管）向摻鉺光纖（Er3?-doped fiber）注入高能量光子，使鉺離子從基態（?I??/?）躍遷至激發態（?I??/?），隨后通過非輻射弛豫快速降至亞穩態（?I??/?），形成粒子數反轉分布。

  公式1：粒子數反轉條件

  其中，N2為亞穩態粒子數，N1為基態粒子數。

  2、自發輻射與光子放大

  亞穩態鉺離子通過自發輻射隨機釋放光子（波長范圍1530-1565nm），這些光子在光纖中傳播時，誘發其他鉺離子產生受激輻射，形成光放大效應。由于自發輻射方向隨機，放大后的光子相位不一致，導致輸出光低相干性。

  3、輸出特性控制

  通過波分復用器（WDM）分離泵浦光與信號光，隔離器（Isolator）防止反射光干擾，增益平坦濾波器（GFF）優化光譜平坦度，最終輸出穩定、寬譜的ASE光。

  三、ASE光源的作用：為何ASE光源成為光電子領域的“多面手”？

  ASE光源的核心優勢在于其寬光譜、低相干性、高功率穩定性，使其在以下場景中不可替代：

  1、光纖傳感：抑制噪聲，提升精度

  在光纖陀螺儀中，ASE光源的寬光譜可降低瑞利散射噪聲，提高角速度測量精度；在分布式光纖傳感中，低相干性光可避免多模干涉，實現長距離、高空間分辨率的溫度/應變監測。

  2、光通信測試：模擬真實信號，優化系統性能

  ASE光源的寬譜特性可模擬多波長光信號，用于測試WDM系統的通道隔離度、插入損耗等參數；在EDFA測試中，其平坦光譜可準確評估放大器的增益均勻性。

  3、生物醫學：非侵入式成像與光譜分析

  在光學相干斷層掃描（OCT）中，ASE光源的短相干長度（通常<10μm）可實現微米級分辨率的生物組織成像；在氣體傳感中，其寬光譜可覆蓋多種氣體吸收峰（如甲烷1653nm、二氧化碳1572nm），提高檢測靈敏度。

  四、ASE光源的波長范圍與光譜范圍：覆蓋主流通信與傳感波段

  ASE光源的波長范圍可通過摻雜元素和泵浦波長調節，常見波段包括：

  光譜范圍：ASE光源的光譜寬度可達數十納米至數百納米，例如：

  C波段ASE光源：光譜寬度>40nm（@20dB衰減）

  超寬帶ASE光源（如脈銳光電產品）：光譜覆蓋1010-1100nm，寬度達92.5nm（@20dB）

  五、ASE光源的結構解析：從泵浦到輸出的精密集成

  ASE光源的典型結構包括以下組件：

  1、泵浦激光器

  提供高功率激勵光（如980nm LD），通常采用蝶形封裝或TO封裝，輸出功率可達數百毫瓦。

  2、摻雜光纖

  增益介質，常見摻雜元素包括鉺（Er3?）、鐿（Yb3?）等，光纖長度從數米至數十米不等，直接影響輸出功率與光譜寬度。

  3、波分復用器（WDM）

  將泵浦光與信號光耦合至同一光纖，同時隔離反向傳播光，避免激光器損傷。

  4、隔離器（Isolator）

  防止反射光返回增益介質，保護泵浦激光器穩定性。

  5、增益平坦濾波器（GFF）

  可選組件，用于優化光譜平坦度，典型平坦度<0.5dB（@20dB帶寬）。

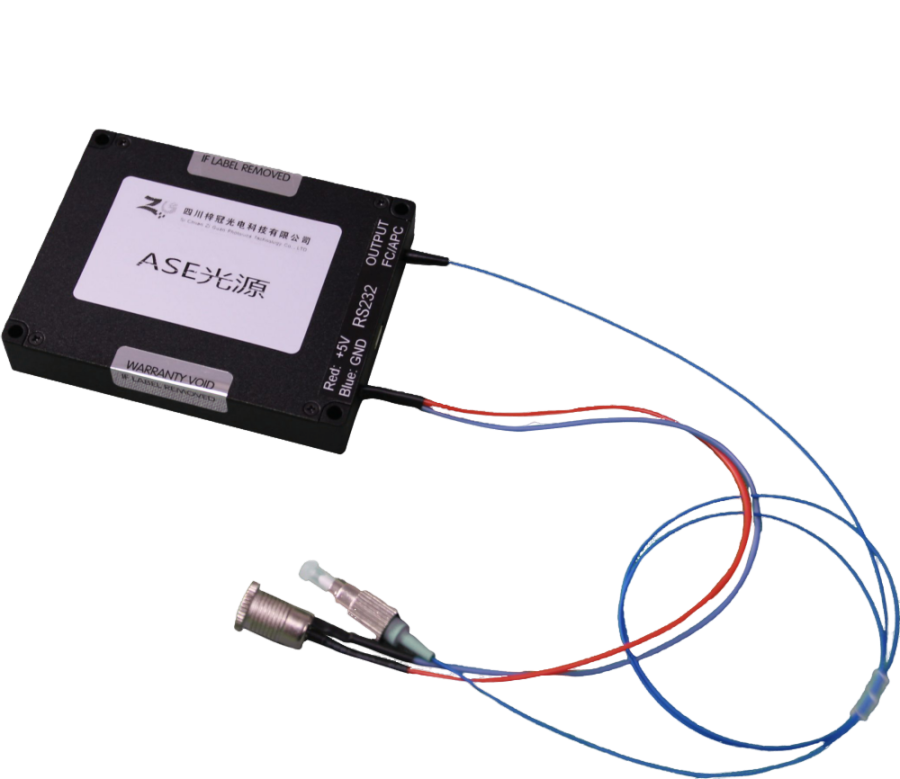

  六、ASE光源的模塊化設計：從實驗室到工業現場的靈活適配

  ASE光源模塊通過集成化設計，滿足不同場景需求：

  1、臺式模塊

  功率范圍：10mW-155mW（約10-22dBm）

  控制接口：RS232/USB/GPIB，支持遠程調控

  典型應用：實驗室光譜分析、光通信測試

  2、蝶形封裝模塊

  尺寸：14-pin蝶形封裝，體積小巧

  功耗：<5W，適合嵌入式系統

  典型應用：光纖陀螺儀、便攜式氣體傳感器

  3、高功率模塊

  輸出功率：>100mW，支持長距離傳感

  散熱設計：主動散熱（風扇）或被動散熱（散熱片）

  典型應用：分布式光纖傳感網絡

  七、ASE光源是相干光嗎？——相干性與非相干性的本質差異

  ASE光源屬于非相干光，其輸出光子相位隨機分布，相干長度短（通常<1mm），而激光是高度相干光（相干長度可達數米至千米）。二者的本質差異如下：

  八、ASE光源加濾波器功率會變低嗎？——增益平坦與功率的權衡

  增益平坦濾波器（GFF）通過衰減光譜高峰值區域，使輸出光譜更平坦，但會引入額外插入損耗（通常2-5dB），導致輸出功率降低。例如：

  1、未加GFF時：C波段ASE光源輸出功率150mW，光譜起伏±3dB

  2、加GFF后：輸出功率降至120mW（衰減3dB），光譜起伏<0.5dB

  解決方案：

  1、提高泵浦功率：補償GFF損耗，但需考慮光纖非線性效應（如受激布里淵散射）。

  2、優化GFF設計：采用多階濾波或反射式結構，降低插入損耗。

  結語：ASE光源——光電子領域的“隱形冠軍”

  從光纖傳感到生物醫學，從光通信測試到工業檢測，ASE光源以其獨特的寬光譜、低相干性特性，成為填補激光器技術空白的關鍵設備。隨著5G、物聯網和智能制造的快速發展，ASE光源的市場需求將持續增長，其模塊化、高功率化趨勢也將推動技術向更廣泛的應用場景滲透。對于科研與工程人員而言，深入理解ASE光源的原理與特性，是解鎖其應用潛力的第一步。
