激光功率計：一文帶你了解是什么？從工作原理、使用方法、計算公式、分類、探頭、校準規范、正常范圍、噪聲等效功率到孔徑全解析

  激光功率計作為測量激光核心參數——功率的關鍵工具，在激光技術席卷工業制造、醫療美容、科研探索等領域的今天，已成為保障激光應用安全與效率的“幕后英雄”。從萬瓦級光纖激光器的精密校準到醫療美容儀器的能量控制，從半導體芯片的微納加工到航空航天材料的切割焊接，激光功率計的精準度直接影響著激光技術的落地效果。四川梓冠光電將從定義、原理、使用方法到行業規范，全方位解析這一精密儀器的技術內核與應用價值。

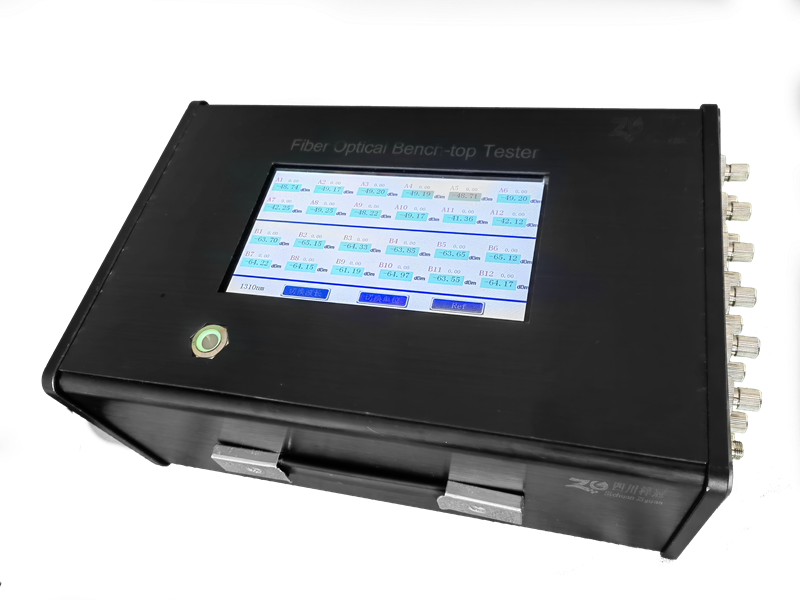

  一、激光功率計是什么？——定義與核心功能

  激光功率計是一種通過光電轉換或熱電轉換原理，將激光能量轉化為可量化電信號的測量儀器，主要用于測量連續激光的平均功率或脈沖激光的峰值功率。其核心功能包括：

  1、功率測量：覆蓋納瓦（nW）至萬瓦（kW）級功率范圍，支持從微弱光信號到高能激光的精準捕獲。

  2、波長響應：適配0.19μm至11μm的寬光譜范圍，覆蓋紫外、可見光、紅外等主流激光波段。

  3、能量監測：部分型號可測量單脈沖能量，適用于納秒、皮秒級超短脈沖激光的能量分析。

  4、數據記錄：通過USB、RS-232等接口連接電腦或控制器，實現實時數據存儲與分析。

  典型應用場景：

  1、工業制造：激光切割、焊接、增材制造（3D打?。┲泄β史€(wěn)定性監測。

  2、醫療美容：激光脫毛、皮膚治療儀器的能量校準，避免過度照射風險。

  3、科研實驗：高功率激光器研發、光通信系統測試、非線性光學研究。

  4、國防安全：激光武器、激光雷達系統的功率驗證與性能評估。

  二、激光功率計的工作原理：三大效應構建測量基石

  激光功率計的核心原理基于三種物理效應，通過能量轉換實現功率量化：

  1、熱效應原理（Thermal Effect）

  當激光照射到功率計探頭表面時，吸收涂層將光能轉化為熱量，導致探頭溫度升高。通過測量溫度變化量（ΔT）與熱容（C）的關系，結合校準系數（K），計算激光功率：

  特點：

  適用于高功率測量（kW級），如連續波激光器。

  探頭需具備高損傷閾值（如20kW/cm2的BB吸收材料）。

  典型探頭：熱電堆型（Thermopile）、長脈沖吸收材料（LP型）。

  2、光電效應原理（Photoelectric Effect）

  光電二極管（Photodiode）在激光照射下產生光生載流子，形成與光功率成正比的電流信號（I）。通過放大電路將電流轉換為電壓（V），再經校準得到功率值：

  （S為靈敏度系數，單位：V/W）

  特點：

  靈敏度高，可探測pW級微弱信號。

  響應速度快（ns級），適合脈沖激光測量。

  典型探頭：光電二極管型（PD）、紫外增強型硅探測器。

  3、輻射壓力原理（Radiation Pressure）

  激光束對探頭表面產生微小壓力（F），通過測量壓力引起的形變或位移，結合光速和功率關系：

  特點：

  適用于超高峰值功率測量（如飛秒激光）。

  技術復雜度高，目前主流產品仍以熱效應和光電效應為主。

  三、激光功率計的使用方法：從開機到測量的全流程指南

  1、操作前準備

  環境檢查：確保無強電磁干擾、振動或背景輻射，溫度控制在23±5℃，濕度≤80%。

  設備連接：將探頭通過USB/RS-232接口連接至顯示設備或電腦，安裝驅動軟件（如BPM光功率計軟件）。

  安全防護：佩戴激光防護眼鏡，避免高功率激光直射探頭表面。

  2、參數設置

  波長選擇：根據待測激光波長（如1064nm、1550nm）調整探頭校準系數。

  量程切換：選擇自動量程或手動設置量程上限（如10W、100W），避免超量程損壞探頭。

  顯示模式：切換線性顯示（W）或?qū)?shù)顯示（dBm），適應不同測量需求。

  3、測量操作

  連續激光測量：

  將激光光斑對準探頭中心，確保光斑直徑小于探頭吸收面。

  啟動激光器，待功率穩定后記錄顯示值。

  重復測量3次取平均值，提高數據準確性。

  脈沖激光測量：

  設置脈沖重復頻率（如1kHz）和單脈沖能量（如1mJ）。

  使用能量傳感器（如熱釋電型）捕捉單脈沖信號。

  計算平均功率：

  （E為單脈沖能量，f為重復頻率）。

  4、數據記錄與分析

  通過軟件導出CSV格式數據，生成功率-時間曲線圖。

  利用積分功能計算總能量（如激光焊接過程中的累計能量輸入）。

  四、激光功率計的計算公式：從原理到應用的數學表達

  1、功率密度計算

  功率密度（Power Density）表示單位面積上的激光功率強度，公式為：

  （P為功率，A為光斑面積，單位：cm2）

  應用場景：

  醫療美容中，深層組織修復需功率密度200-500W/cm2，表皮治療控制在50-100W/cm2。

  工業切割中，不銹鋼切割需功率密度≥500W/cm2。

  2、噪聲等效功率（NEP）計算

  NEP是設備可檢測的最小功率，與信噪比（SNR）相關：

  （Pmin為最小可測功率）

  行業標準：

  通常要求SNR≥30，此時NEP約為最小可測功率的1/5.5。

  例如，某探頭NEP為10pW，則最小可測功率為55pW（SNR=30時）。

  五、激光功率計的分類：按原理、散熱與功能的多元劃分

  1、按測量原理分類

  光電型：光電二極管型（PD）、紫外增強型硅探測器。

  熱電型：熱電堆型（Thermopile）、長脈沖吸收材料（LP型）。

  熱釋電型：金屬型、BF型（高損傷閾值）。

  綜合型：包含光電二極管與熱電堆的雙傳感器探頭（RP型）。

  2、按散熱方式分類

  自然散熱型：適用于低功率測量（<10W），如便攜式手持設備。

  風冷型：中等功率（10-100W），通過風扇散熱。

  水冷型：高功率（>100W），如萬瓦級光纖激光器校準。

  3、按工作模式分類

  功率型：測量連續激光平均功率或脈沖激光平均功率。

  能量型：測量單脈沖能量，對激光照射時長有嚴格要求（如≤20s）。

  六、激光功率計的探頭：材料與結構的精密設計

  1、吸收材料類型

  ①BB寬光譜吸收材料：

  損傷閾值：20kW/cm2

  吸收率：90%（紫外到紅外）

  應用：高功率連續激光測量。

  ②EX準分子激光專用材料：

  對紫外光高吸收，響應10.6μm波長

  最大平均功率強度：2kW/cm2

  應用：準分子激光器校準。

  ③P短脈沖式吸收材料：

  最大平均功率強度：50W/cm2

  表面鍍ND吸收玻璃，吸收率95%

  應用：納秒級脈沖激光測量。

  2、探頭結構創新

  ①表面吸收結構：

  優點：散熱快，適合高功率密度。

  缺點：吸收面易損傷，需定期維護。

  ②體吸收結構：

  優點：損傷閾值高，壽命長。

  缺點：響應速度較慢，適合低重復頻率脈沖激光。

  ③積分球探頭：

  搭配2英寸積分球，可測量發散角大的激光束。

  應用：自由空間光測量或光纖耦合激光校準。

  七、激光功率計的校準規范：從實驗室到工業現場的標準流程

  1、校準條件

  環境：溫度23±5℃，濕度≤80%，無振動與電磁干擾。

  設備：

  標準激光功率計：不確定度≤5%，覆蓋200W-30kW功率范圍。

  激光器：波長400nm-11μm，功率不穩定度≤0.5%（10min）。

  水冷機：控制激光器與功率計溫度，冷卻水1min內波動≤1℃。

  2、校準方法

  替代法（功率≤3kW）：

  用標準功率計測量激光器輸出功率（Ps）。

  替換為被校功率計，測量示值（Pdut）。

  計算修正因子：

  同步比較法（功率>3kW）：

  標準光壓式功率計與被校功率計同時測量激光功率。

  重復3次，取平均值計算修正因子。

  3、校準點選擇

  通常選取量程上限的20%、50%、80%作為校準點。

  例如：100W量程的功率計，校準點為20W、50W、80W。

  八、激光功率計的正常范圍：不同場景下的功率閾值

  1、工業激光設備

  ①切割激光：

  連續波：1kW-30kW（功率密度≥500W/cm2）。

  脈沖激光：單脈沖能量0.1-10J，重復頻率1-10kHz。

  ②焊接激光：

  連續波：500W-10kW（功率密度200-500W/cm2）。

  脈沖激光：單脈沖能量0.01-1J，重復頻率1-20kHz。

  2、醫療美容設備

  ①激光脫毛：

  波長：808nm/810nm

  功率密度：10-50W/cm2

  脈沖寬度：10-400ms

  ②皮膚治療：

  波長：1064nm/532nm

  功率密度：50-300W/cm2

  脈沖寬度：1-20ns

  3、光通信系統

  ①單模光纖（1310nm）：

  接收端功率：-30dBm至0dBm

  過載點：-8dBm

  ②多模光纖（850nm）：

  接收端功率：-10dBm至0dBm

  過載點：-3dBm

  九、激光功率計的噪聲等效功率（NEP）：衡量靈敏度的核心指標

  NEP是激光功率計在特定信噪比（SNR）下可檢測的最小功率，反映設備的低功率測量能力。其計算公式為：

  影響因素：

  探測器材料：硅探測器NEP可達10pW，InGaAs探測器NEP更低（1pW級）。

  電路噪聲：低噪聲放大器可降低NEP，提升信噪比。

  溫度：低溫環境下探測器噪聲降低，NEP減小。

  應用場景：

  微弱光信號檢測（如光通信系統中的光功率監測）。

  超快激光脈沖測量（如飛秒激光的能量分析）。

  十、激光功率計的孔徑：光束與探頭的精密匹配

  孔徑（Aperture）指激光功率計探頭吸收面的有效直徑，直接影響測量準確性。其設計需滿足：

  光斑覆蓋：待測激光光斑直徑應小于探頭孔徑，避免邊緣能量損失。

  功率密度限制：根據探頭損傷閾值選擇孔徑，例如：

  高功率激光（10kW/cm2）需大孔徑探頭（如φ50mm）。

  低功率激光（1W/cm2）可用小孔徑探頭（如φ10mm）。

  積分球應用：對于發散角大的激光束，需搭配積分球擴大有效孔徑。

  結語：激光功率計——激光技術的“守護者”

  從實驗室的精密校準到工業現場的實時監測，激光功率計以納米級的測量精度與萬瓦級的功率承載能力，成為激光技術不可或缺的“眼睛”。隨著光電子信息產業鏈的升級，高精度、高穩定性的激光功率計正推動著智能制造、醫療健康、國防安全等領域的創新發展。未來，隨著超快激光、量子激光等新技術的涌現，激光功率計將向更高靈敏度、更寬光譜范圍、更智能化方向演進，為人類探索光的奧秘提供更強大的工具。
