射頻放大器：一文帶你了解是什么？從工作原理、作用、應用領域、關鍵參數、芯片、分類、功耗、增益到與功率放大器的區別全解析

  射頻放大器，在5G基站、衛星通信、智能汽車雷達等現代科技場景中，如同隱形的“信號引擎”，默默支撐著電磁波的傳輸與處理。從手機信號增強到深空探測，從醫療成像到工業物聯網，射頻放大器的性能直接決定了無線系統的覆蓋范圍、傳輸速率與可靠性。四川梓冠光電將從基礎原理到前沿應用，深度解析這一關鍵器件的技術內核與產業生態。

  一、射頻放大器是什么？

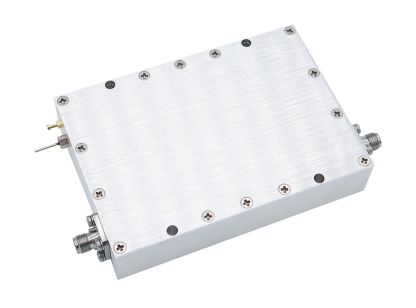

  射頻放大器（RF Amplifier）是一種專門設計用于放大射頻（Radio Frequency，通常指300kHz至300GHz）信號的電子器件。其核心功能是通過能量轉換將輸入信號的功率提升至所需水平，同時保持信號的頻率特性與信息完整性。與低頻放大器不同，射頻放大器需應對高頻信號的寄生效應、傳輸線損耗及電磁兼容性挑戰，其設計需兼顧增益、帶寬、線性度與噪聲性能。

  典型應用場景：

  1、無線通信：手機基站、Wi-Fi路由器、藍牙設備中的信號增強

  2、衛星通信：地面站與衛星間的上行/下行鏈路功率提升

  3、雷達系統：目標探測與跟蹤中的信號發射與接收放大

  4、廣播電視：電視臺發射塔的信號覆蓋擴展

  5、科學探測：射電望遠鏡、粒子加速器中的微弱信號處理

  二、射頻放大器的工作原理：晶體管與電磁場的共舞

  射頻放大器的核心基于半導體器件的放大效應，以雙極型晶體管（BJT）或場效應晶體管（FET）為例，其工作原理可分為三個階段：

  1、信號輸入：射頻信號通過耦合電容進入晶體管的基極（BJT）或柵極（FET），同時偏置電路提供穩定的直流工作點。

  2、電流控制：輸入信號調制晶體管的導通程度，使集電極（BJT）或漏極（FET）電流隨輸入信號變化，實現電流放大。

  3、功率輸出：放大后的電流通過負載電阻（或傳輸線）轉換為電壓信號，經輸出匹配網絡優化后送至天線或下一級電路。

關鍵公式：

電壓增益（Av）：

  其中gm為晶體管跨導，RL為負載電阻。

  功率增益（Gp）：

  表示輸出功率與輸入功率的比值（分貝表示）。

  三、射頻放大器的核心作用：突破信號傳輸?shù)奈锢順O限

  射頻放大器的核心價值在于解決無線通信中的兩大難題：

  1、路徑損耗：電磁波在自由空間傳播時，功率隨距離平方衰減

  例如，手機信號從基站到用戶設備需穿越數公里，若無放大器，信號將淹沒在噪聲中。

  2、多徑效應：信號在建筑物、地形等反射后形成多徑干擾，導致信號衰落。放大器可提升信號強度，增強抗衰落能力。

  典型案例：

  5G毫米波通信：24GHz以上頻段路徑損耗嚴重，需采用高功率射頻放大器（如Qorvo的QPA2626）補償損耗。

  深空探測：NASA“旅行者1號”通過行波管放大器（TWTA）將微弱信號放大至地球可接收水平，實現跨星際通信。

  四、射頻放大器的應用領域：從消費電子到國防科技

  射頻放大器的應用覆蓋民用與軍用領域，其性能需求因場景而異：

  五、射頻放大器的關鍵參數：衡量性能的“標尺”

  射頻放大器的性能通過以下參數量化評估：

  1、頻率范圍：工作頻段（如2.4GHz Wi-Fi、5.8GHz車載雷達）。

  2、增益（Gain）：信號放大倍數，單位為dB。

  3、輸出功率（P1dB）：1dB壓縮點輸出功率，表征線性放大上限。

  4、噪聲系數（NF）：輸入信噪比與輸出信噪比的比值

  數值越低，噪聲抑制能力越強。

  5、效率（PAE）：功率附加效率

  反映電能轉化為射頻能量的比例。

  6、線性度：包括三階交調截點（IIP3）、鄰道泄漏比（ACLR）等，衡量信號失真程度。

  案例對比：

  低噪聲放大器（LNA）：ADI的ADL5523在100MHz-4GHz頻段內噪聲系數僅0.9dB，適用于接收端前端。

  功率放大器（PA）：Skyworks的SKY77365-11支持5G NR頻段，P1dB達33dBm，效率達45%。

  六、射頻放大器的主流芯片方案：從分立器件到高度集成

  射頻放大器的實現形式包括分立器件與集成電路（IC），現代系統更傾向于高集成度方案：

  1、分立晶體管：如BJT、MOSFET、GaN HEMT（氮化鎵高電子遷移率晶體管），適用于高功率場景（如基站PA）。

  2、射頻集成電路（RFIC）：將放大器、混頻器、濾波器等集成于單芯片，如Qorvo的QPF4005支持5G sub-6GHz頻段。

 3、模塊化方案：如Murata的LBAM系列模塊，集成LNA、PA與開關，簡化設計流程。

  芯片選型建議：

  低功耗場景：選擇CMOS工藝芯片（如Skyworks的SKY66112-11）。

  高功率場景：優先GaN或LDMOS器件（如Wolfspeed的CG2H40010F）。

  七、射頻放大器的分類體系：從功能到結構的多元劃分

  射頻放大器可根據不同維度分類：

  1、按功能：

  低噪聲放大器（LNA）：用于接收端，噪聲系數低（如ADI的ADL5610）。

  功率放大器（PA）：用于發射端，輸出功率高（如Qorvo的QPA2212）。

  寬帶放大器：覆蓋寬頻段（如Mini-Circuits的ERA-6SM+）。

  2、按結構：

  單級放大器：簡單結構，增益有限（如共射極BJT電路）。

  多級放大器：通過級聯提升增益（如兩級LNA）。

  分布式放大器：利用傳輸線實現超寬帶放大（如Anadigics的AWT6221）。

  3、按工作狀態：

  A類（甲類）：導通角360°，線性度好但效率低（約30%）。

  AB類（甲乙類）：導通角180°-360°，平衡線性度與效率（約50%）。

  D類（丁類）：開關模式，效率高（達90%以上），但需濾波處理。

  八、射頻放大器的功耗優化：能效比的技術博弈

  射頻放大器的功耗直接影響設備續航與散熱設計，優化方向包括：

  1、工藝升級：采用GaN或SiGe工藝，降低導通電阻（Ron），減少導通損耗。

  2、包絡跟蹤（ET）：動態調整供電電壓，使PA始終工作在最佳效率點（如Qorvo的QPT1000）。

  3、數字預失真（DPD）：通過算法補償PA非線性，允許PA工作在更高效率的飽和區。

  案例：

  蘋果iPhone 15：采用Skyworks的SKY58255-11 PA模塊，結合ET技術，5G通話功耗降低20%。

  華為基站：通過DPD算法將PA效率從35%提升至48%，單基站年節電超1000度。

  九、射頻放大器的增益設計：從線性到非線性的平衡術

  增益設計需權衡線性度與效率：

  1、線性放大：采用A類或AB類工作模式，適用于高保真場景（如音頻放大）。

  2、非線性放大：采用D類或E類模式，效率高但需數字信號處理（DSP）校正失真。

  3、自適應增益控制（AGC）：通過反饋環路動態調整增益，維持輸出信號穩定（如某型號AD603）。

  AD603典型應用：

  增益范圍：-11dB至+31dB（90MHz帶寬）或+9dB至+51dB（9MHz帶寬）。

  控制方式：外部電壓線性調節（25mV/dB），支持級聯擴展至84dB總增益。

  十、射頻放大器與功率放大器的區別：功能定位的差異化

  射頻放大器（RF Amplifier）與功率放大器（Power Amplifier，PA）常被混淆，但二者在功能定位上有顯著差異：

  類比理解：

  射頻放大器如同“信號調音師”，確保信號質量；功率放大器則像“力量舉重選手”，專注輸出能量。例如，手機中的LNA（RF Amplifier）負責放大基站微弱信號，而PA負責將語音/數據信號增強至足夠功率發射至基站。

  結語：射頻放大器的未來展望

  隨著6G、太赫茲通信與量子傳感技術的發展，射頻放大器正朝更高頻率、更高效率與更高集成度方向演進。GaN器件的普及、光子集成電路（PIC）的融合以及人工智能驅動的自適應放大技術，將重新定義無線通信的邊界。對于工程師而言，深入理解射頻放大器的原理與選型邏輯，是設計高性能無線系統的關鍵一步。
