固體激光器：一文帶你了解是什么？從工作原理、工作物質的特點、分類、應用領域、結構、與光纖激光器的區別到與半導體激光器、氣體激光器的區別全解析

  固體激光器以其獨特的優勢和廣泛的應用領域，在激光技術的璀璨星空中，成為工業、科研、醫療等領域的核心工具。自1960年第一臺紅寶石激光器問世以來，固體激光器經歷了從基礎研究到產業化應用的跨越式發展。四川梓冠光電將從定義、工作原理、工作物質特點、分類、應用、結構、與其他激光器的區別等多個維度，深入剖析固體激光器的奧秘。

  一、固體激光器是什么？

  固體激光器（Solid-State Laser,SSL）是一類以固體材料作為增益介質的激光器。其核心在于通過人工合成的晶體或玻璃基質中摻入激活離子（如稀土元素或過渡金屬離子），形成具有特定能級結構的激光工作物質。當外部能量（如光泵浦）激發這些激活離子時，可實現粒子數反轉，進而通過受激發射產生高相干性、高亮度的激光輸出。

  二、固體激光器的工作原理

  固體激光器的工作原理基于受激輻射、光放大和諧振反饋三大核心機制：

  1、受激輻射：激活離子吸收泵浦光能量后，從基態躍遷至激發態，隨后通過非輻射弛豫過程降至亞穩態。當亞穩態粒子數超過基態時，形成粒子數反轉分布。此時，若入射光子能量與亞穩態到基態的能級差匹配，將觸發受激輻射，產生與入射光子相位、頻率、方向完全一致的光子。

  2、光放大：受激輻射產生的光子在激光工作物質中傳播時，會不斷激發其他激活離子產生更多相同光子，形成光放大效應。這一過程可用公式描述：

  其中，I(z)為傳播距離z處的光強，I0為初始光強，γ為增益系數。

  3、諧振反饋：激光工作物質兩端的全反射鏡和部分反射鏡構成光學諧振腔。光子在腔內多次往返，通過正反饋機制持續放大，最終通過部分反射鏡輸出高功率激光。諧振腔的Q值（品質因數）決定了激光的閾值和輸出特性，其公式為：

  其中，n為工作物質折射率，L為腔長，λ為激光波長，δ為單程損耗。

  三、固體激光器工作物質的特點

  固體激光器的工作物質由基質材料和激活離子兩部分組成，其特性直接影響激光器的性能：

  1、基質材料：

  晶體基質：如釔鋁石榴石（YAG）、氟化鈣（CaF?）等，具有高熱導率、高機械強度和窄熒光譜線，但生長技術復雜，成本較高。

  玻璃基質：如硅酸鹽玻璃、磷酸鹽玻璃等，易于制備大尺寸材料，但熒光譜線較寬，熱性能較差。

  透明陶瓷基質：如YAG陶瓷，結合了晶體和玻璃的優點，具有高光學均勻性和低成本潛力。

  2、激活離子：

  稀土離子：如Nd3?、Yb3?、Er3?等，具有長熒光壽命、高量子效率和寬吸收帶，是固體激光器的核心激活離子。

  過渡金屬離子：如Cr3?、Ti3?等，適用于可調諧激光器，但熒光效率較低。

  自激活離子：如NdP?O??、NdLiP?O??等，激活離子濃度高，增益高，但晶體尺寸受限。

  四、固體激光器的分類

  固體激光器可根據工作物質、輸出波長、運轉方式等維度進行分類：

  1、按工作物質分類：

  晶體激光器：如Nd:YAG、Cr:LiSAF等，以晶體為基質，輸出功率高，光束質量好。

  玻璃激光器：如釹玻璃激光器，以玻璃為基質，適用于高能量脈沖激光。

  陶瓷激光器：如YAG陶瓷激光器，結合了晶體和玻璃的優點，成本較低。

  2、按輸出波長分類：

  近紅外激光器：如Nd:YAG（1064 nm）、Yb:YAG（1030 nm）等，廣泛應用于工業加工和醫療。

  可見光激光器：通過倍頻技術（如KTP晶體）將1064 nm激光轉換為532 nm綠光，或通過和頻技術產生其他波長。

  紫外激光器：通過三倍頻或四倍頻技術產生355 nm或266 nm紫外激光，適用于微加工和生物醫學。

  3、按運轉方式分類：

  連續波激光器：如連續Nd:YAG激光器，輸出功率穩定，適用于焊接和切割。

  脈沖激光器：如調Q Nd:YAG激光器，輸出高峰值功率脈沖，適用于打標和鉆孔。

  超快激光器：如鈦寶石飛秒激光器，脈沖寬度達飛秒級，適用于精密加工和光譜學。

  五、固體激光器的應用

  固體激光器憑借其高功率、高光束質量和波長可調諧性，在多個領域發揮關鍵作用：

  1、工業加工：

  金屬切割與焊接：高功率連續Nd:YAG激光器用于汽車制造、航空航天等領域的金屬切割和焊接，具有精度高、熱影響區小的優點。

  非金屬加工：紫外固體激光器用于塑料、陶瓷、玻璃等非金屬材料的微加工，如手機屏幕切割、電路板鉆孔等。

  3D打?。汗夤袒?/span>3D打印使用固體紫外激光器固化光敏樹脂，實現高精度零件制造。

  2、醫療美容：

  眼科手術：Nd:YAG激光器用于激光虹膜切開術、后囊膜切開術等眼科手術，具有非侵入性和高精度。

  皮膚治療：調Q Nd:YAG激光器用于去除紋身、色素沉著和血管病變，通過選擇性光熱作用實現無創治療。

  整形外科：超快激光器用于皮膚緊致和疤痕修復，通過刺激膠原蛋白再生改善皮膚質地。

  3、科學研究：

  光譜分析：可調諧鈦寶石激光器用于拉曼光譜、熒光光譜等分析，提供高分辨率光譜數據。

  超快動力學研究：飛秒激光器用于研究分子振動、電子轉移等超快過程，揭示物質微觀動態。

  核聚變研究：高功率釹玻璃激光器用于慣性約束核聚變實驗，通過壓縮靶丸實現高溫高壓環境。

  4、軍事國防：

  激光測距與制導：Nd:YAG激光器用于激光測距儀和激光制導武器，提供高精度距離測量和目標鎖定。

  激光武器：高能固體激光器用于反導、反無人機等防御系統，通過燒蝕效應摧毀目標。

  激光通信：紫外固體激光器用于大氣激光通信，利用大氣散射實現非視距通信。

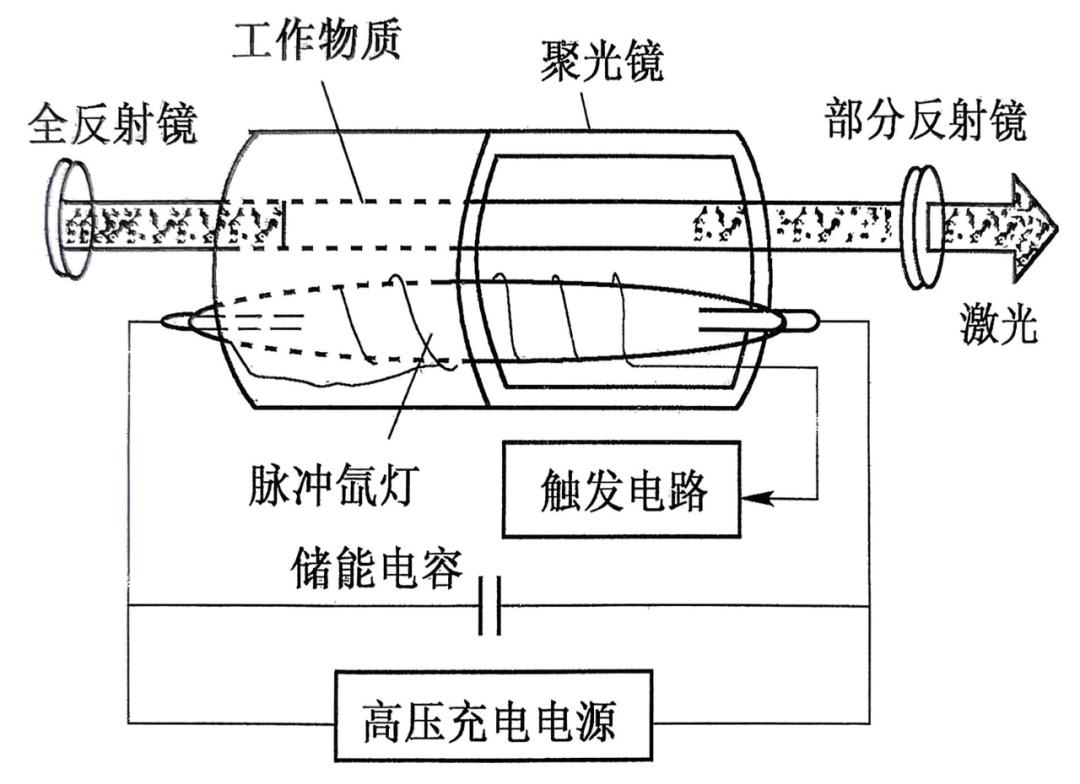

  六、固體激光器的結構

  固體激光器由五大核心組件構成，各組件協同工作實現激光輸出：

  1、工作物質：激光器的核心，由基質材料和激活離子組成，決定激光的波長、功率和光束質量。

  2、泵浦源：為工作物質提供能量，常用脈沖氙燈、連續氪弧燈或半導體激光二極管（LD）。泵浦效率直接影響激光器的整體效率。

  3、聚光腔：將泵浦光聚焦到工作物質上，提高能量吸收效率。常用結構包括橢球腔、圓柱腔和緊包裹腔。

  4、光學諧振腔：由全反射鏡和部分反射鏡組成，通過正反饋機制放大光信號，控制激光的輸出方向和頻率。

  5、冷卻系統：帶走工作物質產生的熱量，防止熱透鏡效應和熱損傷。常用冷卻方式包括水冷、風冷和半導體制冷。

  七、固體激光器與光纖激光器的區別

  固體激光器和光纖激光器在激光加工領域各有優勢，其區別主要體現在以下幾個方面：

  1、工作物質：

  固體激光器：采用晶體、玻璃或陶瓷作為增益介質，激活離子濃度高，但散熱難度較大。

  光纖激光器：以摻稀土元素的光纖為增益介質，光纖結構提供天然散熱通道，熱管理更優。

  2、輸出功率：

  固體激光器：連續輸出功率可達千瓦級，脈沖峰值功率更高，適用于高能量加工。

  光纖激光器：連續輸出功率更高，可達數十千瓦，適用于厚金屬切割和焊接。

  3、光束質量：

  固體激光器：光束質量受工作物質均勻性和熱效應影響，需通過非線性晶體改善。

  光纖激光器：光束質量優異，接近衍射極限，適用于精密加工。

  4、應用領域：

  固體激光器：擅長非金屬材料加工、紫外激光輸出和超快激光應用。

  光纖激光器：主導金屬材料加工，如汽車制造、船舶焊接等。

  八、固體激光器與半導體激光器的區別

  固體激光器和半導體激光器在工作物質、激勵方式和應用領域上存在顯著差異：

  1、工作物質：

  固體激光器：采用晶體、玻璃或陶瓷摻雜激活離子，如Nd:YAG、Yb:YAG等。

  半導體激光器：以半導體材料（如GaAs、InP）為增益介質，通過電注入或光泵浦激發載流子。

  2、激勵方式：

  固體激光器：依賴外部光泵浦（如氙燈、LD），能量轉換效率較低（約1%-5%）。

  半導體激光器：通過電注入直接激發載流子，能量轉換效率較高（可達50%以上）。

  3、輸出特性：

  固體激光器：輸出功率高，光束質量好，但體積較大，成本較高。

  半導體激光器：體積小、成本低，但輸出功率和光束質量受限，常用于泵浦源或低功率應用。

  4、應用領域：

  固體激光器：工業加工、醫療美容、科學研究等高端領域。

  半導體激光器：通信、消費電子、泵浦源等低成本、高集成度場景。

  九、固體激光器與氣體激光器的區別

  固體激光器和氣體激光器在工作物質、輸出波長和應用場景上各有特色：

  1、工作物質：

  固體激光器：采用固體基質摻雜激活離子，如Nd:YAG、Cr:LiSAF等。

  氣體激光器：以氣體（如CO?、He-Ne、Ar?）為增益介質，通過放電或化學反應激發氣體分子。

  2、輸出波長：

  固體激光器：輸出波長覆蓋紫外到近紅外（200 nm-2μm），如1064 nm（Nd:YAG）、532 nm（綠光）、355 nm（紫外）。

  氣體激光器：輸出波長集中在特定譜線，如10.6μm（CO?）、632.8 nm（He-Ne）、488 nm（Ar?）。

  3、應用領域：

  固體激光器：工業加工、醫療美容、科學研究等需要高功率、高光束質量的場景。

  氣體激光器：CO?激光器用于非金屬切割和焊接，He-Ne激光器用于準直和測量，Ar?激光器用于光譜分析和激光顯示。

  十、結語：固體激光器的未來展望

  隨著材料科學、光學工程和激光技術的不斷進步，固體激光器正朝著更高功率、更高光束質量、更短脈沖寬度和更寬調諧范圍的方向發展。新型增益介質（如陶瓷基質、寬帶可調諧晶體）和泵浦技術（如高功率LD泵浦）的突破，將進一步拓展固體激光器的應用邊界。未來，固體激光器將在智能制造、生物醫學、量子信息和國防安全等領域發揮更加關鍵的作用，成為推動科技進步和產業升級的核心力量。
