光纖濾波器：一文帶你了解是什么？從工作原理、特點、應用領域、分類、作用到與光纖連接器的區別深度解析

  光纖濾波器作為光網絡中的核心器件，在5G基站密集部署、數據中心流量爆炸式增長的今天，如同一位精準的“波長精算師”，在1290-1570nm的波長范圍內，以亞納米級的精度篩選光信號，支撐起全球90%以上的互聯網流量傳輸。四川梓冠光電將從原理、分類到應用，全面解析這一光通信領域的“隱形冠軍”。

  一、光纖濾波器是什么？

  光纖濾波器是一種基于光纖結構的波長選擇器件，其核心功能是從混合光信號中分離出特定波長，或抑制不需要的波長成分。與傳統的電子濾波器不同，它直接在光域完成信號處理，具有低損耗、高帶寬、抗電磁干擾等優勢。

  典型結構：

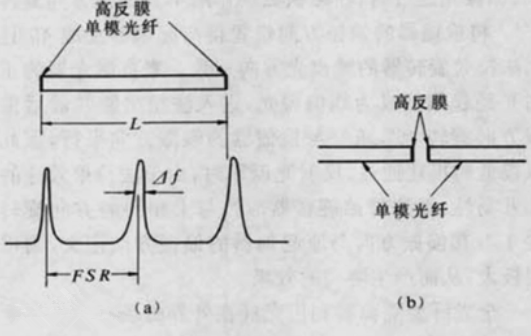

  1、法布里-珀羅（F-P）型：由兩端鍍高反膜的光纖段構成，通過調節腔長實現波長選擇。

  2、光纖布拉格光柵（FBG）型：在光纖纖芯中寫入周期性折射率調制，形成波長選擇性反射。

  二、光纖濾波器的工作原理：干涉與衍射的精密舞蹈

  光纖濾波器的工作原理主要基于兩大光學效應：

  1、干涉型濾波原理

  以F-P濾波器為例，光波在光纖腔內多次反射形成多光束干涉。當腔長L滿足公式：

  （其中m為整數，λ為波長，n為纖芯折射率）時，特定波長的光因同相疊加而增強，其余波長被抑制。通過壓電陶瓷（PZT）調節腔長，可實現波長調諧，調諧范圍（FSR）由公式?jīng)Q定：

  （c為光速）。例如，當L=10mm時，FSR≈10GHz；而采用雙光纖端面耦合結構，可將FSR擴展至10,000GHz。

  2、衍射型濾波原理

  光纖布拉格光柵通過周期性折射率調制（周期Λ）實現波長選擇。當滿足布拉格條件：

  （neff為有效折射率）時，特定波長的光被反射，其余波長透射。通過改變光柵周期或折射率調制深度，可調整反射帶寬（Δλ）和反射率（R），典型參數范圍為：Δλ=1-10nm，R=5%-95%。

  三、光纖濾波器的核心特點：精度與靈活性的完美平衡

  光纖濾波器憑借以下特性成為光通信系統的關鍵組件：

  1、低插入損耗（IL）：全光纖結構使典型IL<0.5dB，遠低于薄膜濾波器的1-2dB。

  2、高波長精度：FBG型濾波器波長精度可達±0.1nm，滿足DWDM系統信道間隔≤0.8nm的要求。

  3、溫度穩定性：通過溫度補償設計，可將溫度漂移系數控制在≤2ppm/℃（即2×10??/℃）。

  4、可調諧性：F-P型濾波器通過PZT調諧速度可達10nm/ms，適用于動態波長管理。

  5、緊湊集成：微結構光纖（MoF）濾波器可將器件尺寸縮小至毫米級，便于光子集成。

  四、光纖濾波器的應用領域：從骨干網到生物傳感的全面覆蓋

  光纖濾波器的應用已滲透至光通信、傳感、醫療等多個領域：

  1、密集波分復用（DWDM）系統

  在400G/800G光模塊中，光纖濾波器用于：

  信道分離：將混合光信號按波長分配至不同接收端。

  噪聲抑制：濾除放大器自發輻射（ASE）噪聲，提升信噪比（OSNR）。

  增益均衡：在EDFA中補償不同波長的增益差異，實現平坦化輸出。

  2、光纖傳感系統

  溫度/應變傳感：FBG濾波器的反射波長隨溫度（Δλ/ΔT≈10pm/℃）或應變（Δλ/Δε≈1.2pm/με）變化，用于橋梁、油氣管道的健康監測。

  化學傳感：通過在光柵表面涂覆敏感材料，檢測氣體濃度（如甲烷、氨氣）。

  3、光纖激光器

  波長選擇：在可調諧激光器中，FBG濾波器鎖定輸出波長，線寬可壓縮至<1kHz。

  模式控制：利用高雙折射光纖濾波器抑制高階模，實現單模輸出。

  4、生物醫療成像

  光相干層析（OCT）：寬帶光纖濾波器提供低相干光源，實現微米級分辨率的活體組織成像。

  熒光光譜分析：窄帶濾波器分離激發光與熒光信號，提升檢測靈敏度。

  五、光纖濾波器的產品分類：從固定到智能的演進路徑

  根據工作原理和應用場景，光纖濾波器可分為以下類型：

  1、按濾波原理分類

  ①干涉型：

  F-P濾波器：高精度、可調諧，但自由譜域（FSR）較窄。

  馬赫-曾德（M-Z）干涉儀：適用于寬帶濾波，但插入損耗較高。

  ②衍射型：

  FBG濾波器：窄帶、高反射率，廣泛用于DWDM和傳感。

  長周期光柵（LPG）濾波器：透射式帶阻濾波，適用于EDFA增益平坦。

  ③微結構型：

  光子晶體光纖（PCF）濾波器：利用光子帶隙效應實現靈活濾波，但制造工藝復雜。

  2、按調諧能力分類

  ①固定波長濾波器：如標準FBG，波長在制造時確定，適用于靜態系統。

  ②可調諧濾波器：

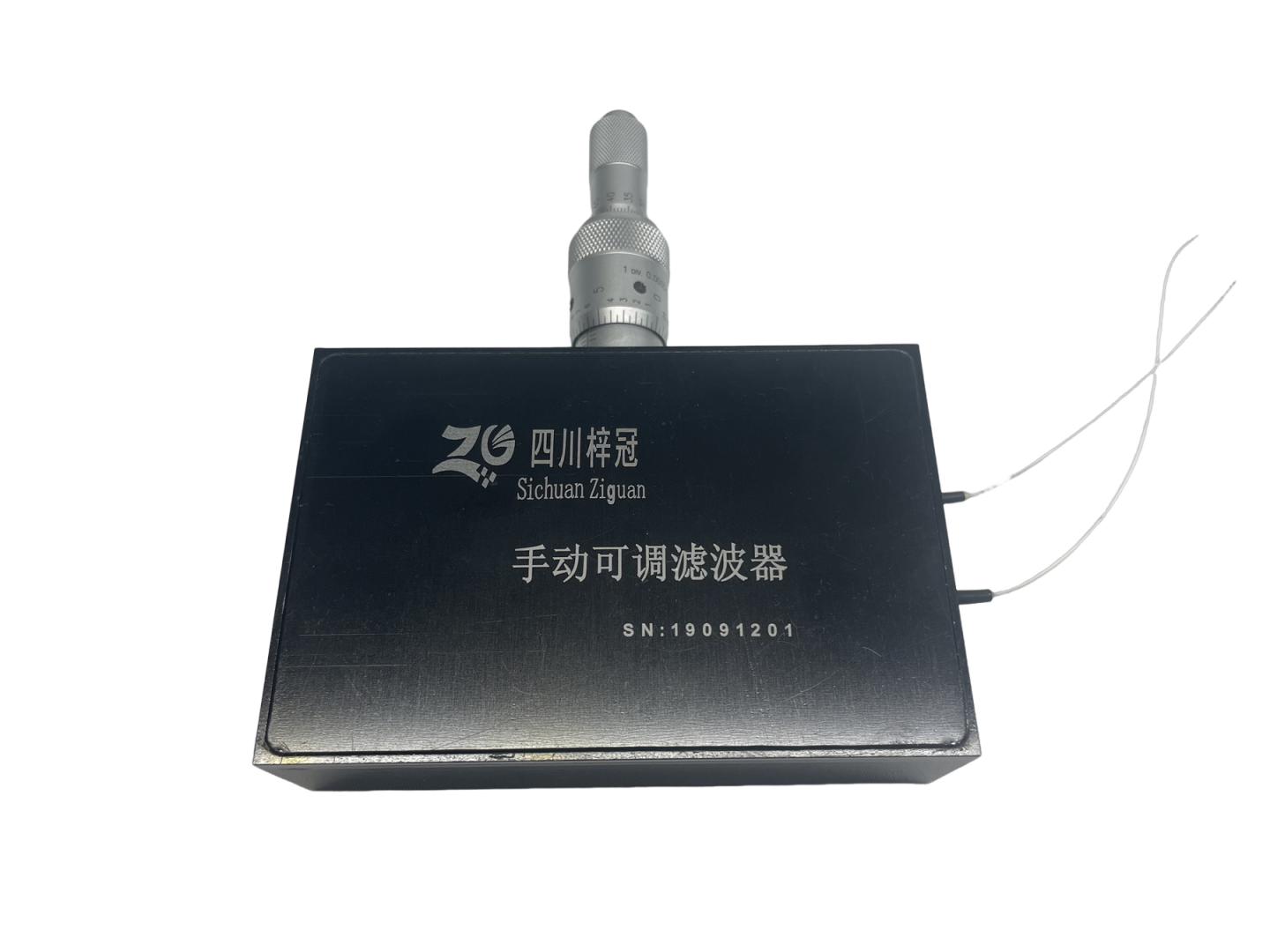

  機械調諧：通過PZT或微電機改變腔長或光柵周期。

  熱調諧：利用電加熱改變光纖折射率，調諧速度較慢但成本低。

  聲光調諧：通過聲波誘導折射率變化，調諧速度達μs級，但插入損耗較高。

  六、光纖濾波器的核心作用：光網絡的“交通警察”

  光纖濾波器在光通信系統中扮演著多重角色：

  1、波長路由：在ROADM（可重構光分插復用器）中，動態分配光信號至不同路徑。

  2、信號凈化：濾除光放大器產生的噪聲，提升系統傳輸距離。

  3、資源復用：通過波長復用技術，將單根光纖的傳輸容量提升100倍以上。

  4、系統保護：在故障發生時，快速切換至備用波長，保障業務連續性。

  七、光纖濾波器與光纖連接器的區別：功能與結構的本質差異

  盡管光纖濾波器和連接器均屬于無源光器件，但二者在功能、結構和應用場景上存在顯著差異：

  八、未來趨勢：智能化與集成化的新征程

  隨著5G-A和6G網絡的部署，光纖濾波器正朝著以下方向發展：

 1、超窄帶濾波：通過微納光子學技術，實現<0.1nm線寬的濾波，滿足相干通信需求。

  2、智能調諧：集成MEMS或液晶調諧元件，實現波長、帶寬的動態編程控制。

  3、芯片級集成：與硅光子技術融合，開發片上光纖濾波器，降低系統成本。

  4、多功能化：將濾波、調制、探測等功能集成于單一器件，提升系統緊湊性。

  結語

  從骨干網到數據中心，從工業傳感到生物醫療，光纖濾波器以其獨特的光學特性，持續推動著光通信技術的革新。隨著材料科學與微納電子學的進步，這一“隱形冠軍”必將迎來更廣闊的應用前景，為構建全光網絡和智能社會奠定堅實基礎。
