二氧化碳激光器：一文帶你了解是什么？從工作原理、波長特性、能級結構、作用、優缺點、結構、應用領域到電光轉換效率的全解析

  二氧化碳激光器，在激光技術領域，憑借其獨特的物理特性與廣泛的應用場景，成為工業加工、醫療美容、科研探索等領域的“隱形冠軍”。從精密的電子元件切割到皮膚疤痕修復，從金屬焊接到激光武器研發，二氧化碳激光器的身影無處不在。四川梓冠光電將從基礎原理到前沿應用，深度剖析這一“光能大師”的核心技術與創新突破。

  一、二氧化碳激光器是什么？

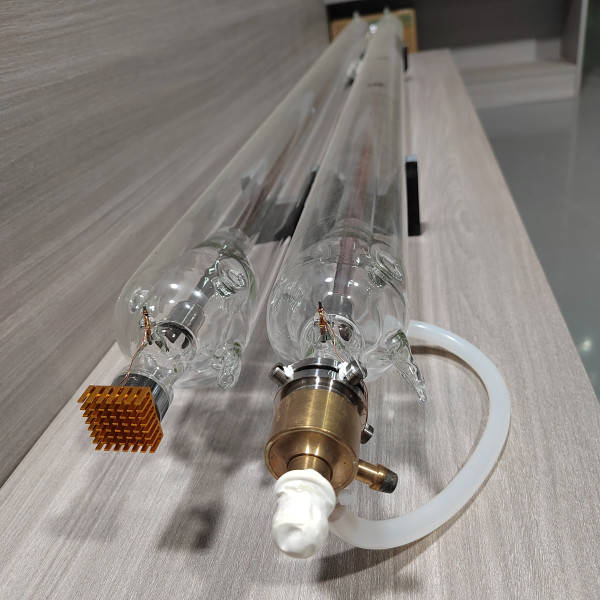

  二氧化碳激光器是一種以二氧化碳（CO?）氣體為工作物質的氣體激光器，通過電能激發氣體分子產生特定波長的激光。其核心優勢在于輸出波長為10.6μm的中紅外激光，該波段被水分子高度吸收，因此能高效汽化生物組織或工業材料，同時具備高能量密度、可控性強、光束質量優異等特點。

  典型應用場景：

  1、工業加工：金屬切割、焊接、鉆孔、表面熱處理

  2、醫療美容：皮膚贅生物切除、疤痕修復、激光嫩膚

  3、科研領域：大氣窗口波段研究、激光武器原型開發

  二、二氧化碳激光器的工作原理：四能級系統的能量躍遷

  二氧化碳激光器的核心原理基于四能級系統的受激輻射過程。其能級結構包含四個關鍵能級：

  1、基態能級（E?）：分子最低能量狀態。

  2、泵浦能級（E?）：通過電能或化學能激發分子至此能級。

  3、上能級（E?）：分子在此能級積累并發生粒子數反轉。

  4、下能級（E?）：分子從E?躍遷至此能級時釋放光子，隨后快速退激至基態。

  能量轉換公式：

  其中，h為普朗克常數，ν為激光頻率。

  工作過程：

  泵浦激發：通過電極放電或化學反應，使CO?分子從基態躍遷至泵浦能級。

  粒子數反轉：分子快速非輻射躍遷至上能級（E?），形成與下能級（E?）的粒子數反轉。

  受激輻射：在諧振腔內，E?能級分子受激發光子刺激，躍遷至E?并釋放同相位、同方向的光子，形成激光。

  光放大與輸出：光子在諧振腔內多次反射放大，最終通過部分反射鏡輸出高功率激光。

  三、二氧化碳激光器的波長特性：10.6μm的“黃金窗口”

  二氧化碳激光器的輸出波長為10.6μm，屬于中紅外波段。這一波長具有三大核心優勢：

  1、高吸收率：水分子對10.6μm激光的吸收系數高達800 cm?1，遠超其他波段，因此能高效汽化生物組織或含水材料。

  2、大氣窗口：大氣對10.6μm波長的透過率超過80%，適合遠距離傳輸，常用于激光通信或武器原型測試。

  3、聚焦精度：盡管波長較長導致理論聚焦光斑較大，但通過優化光學系統（如F-theta鏡組），仍可實現微米級加工精度。

  四、二氧化碳激光器的能級結構：四能級系統的效率之源

  二氧化碳激光器采用四能級系統，相比三能級系統（如紅寶石激光器），其優勢在于：

  1、更低閾值電流：粒子數反轉僅需少量分子積累，降低激發能量需求。

  2、更高效率：下能級（E?）與基態（E?）能量差較大，分子快速退激，減少能量損耗。

  3、連續調諧能力：通過調整氣體配比或氣壓，可實現9-11μm波段的連續調諧。

  典型氣體配比：

  1、CO?：10-20%

  2、N?：10-20%（輔助泵浦，加速E?→E?躍遷）

  3、He：剩余比例（散熱，維持等離子體穩定性）

  五、二氧化碳激光器的核心作用：從工業到醫療的跨界應用

  1、工業加工：高功率與高精度的平衡

  切割與焊接：連續波CO?激光器功率可達20kW以上，可切割20mm厚鋼板，焊接速度比傳統工藝快3-5倍。

  表面處理：通過脈沖激光實現金屬表面硬化、涂層去除或紋理化，提升耐磨性。

  微加工：超脈沖CO?激光器（脈沖寬度<1μs）可加工0.1mm級精密元件，如半導體芯片、醫療導管。

  2、醫療美容：微創與修復的革新

  皮膚治療：

  血管性病變：汽化櫻桃樣血管瘤、化膿性肉芽腫，出血量少，愈合快。

  色素性病變：去除表皮色素痣、先天性巨型長毛痣，減少疤痕風險。

  疤痕修復：點陣CO?激光刺激膠原蛋白再生，改善痤瘡疤痕、燒傷疤痕外觀。

  外科手術：

  腫瘤切除：氣化基底細胞癌、上皮細胞癌，邊緣清晰，復發率低。

  婦科應用：治療宮頸糜爛、息肉，替代傳統電灼術，減少術后感染。

  六、二氧化碳激光器的優缺點分析：效率與局限的權衡

  1、優點

  高電光轉換效率：達30-40%，遠超固體激光器（1-3%）。

  輸出功率高：連續波功率可達數十千瓦，適合大規模工業加工。

  光束質量優異：M2因子（光束質量參數）接近1，聚焦光斑小。

  維護成本低：氣體介質無固體介質損耗，壽命長達數萬小時。

  2、缺點

  波長限制：10.6μm激光對金屬反射率高（如鋁反射率>90%），需特殊涂層或輔助氣體提升吸收率。

  聚焦精度受限：波長較長導致理論聚焦光斑較大，需復雜光學系統補償。

  設備體積龐大：高功率激光器需長放電管（通常1-3米），占用空間大。

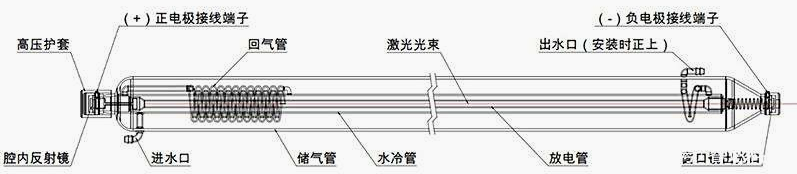

  七、二氧化碳激光器的結構解析：從放電管到諧振腔

  二氧化碳激光器的核心結構包括：

  1、放電管：石英或陶瓷材質，內充CO?、N?、He混合氣體，長度1-3米，直徑10-50mm。

  2、電極：鎳制或鋁制空心圓筒，對稱安裝于放電管兩端，提供高壓電場（直流或低頻交流）。

  3、諧振腔：

  全反射鏡：鍍金或鍍銀，反射率>99.9%。

  部分反射鏡：鍺或砷化鎵材質，反射率約98%，輸出激光。

  4、冷卻系統：水冷或風冷，維持放電管溫度在50-100℃。

  八、二氧化碳激光器的應用領域：從實驗室到生產線的全覆蓋

  1、工業制造

  汽車工業：切割車身覆蓋件、焊接齒輪組件。

  航空航天：加工鈦合金、復合材料部件。

  電子行業：雕刻PCB板、切割柔性電路。

  2、醫療健康

  皮膚科：治療疣、雞眼、老年斑。

  眼科：角膜成形術（需特定波長適配）。

  口腔科：切除口腔贅生物、牙齦修復。

  3、科研與國防

  激光武器原型：利用10.6μm波長穿透煙霧，測試目標毀傷效果。

  大氣探測：通過激光雷達（LIDAR）監測大氣成分。

  九、二氧化碳激光器的頻率調控：從連續波到超脈沖

  二氧化碳激光器的頻率可通過以下方式調節：

  1、連續波（CW）：恒定功率輸出，適用于焊接、切割等連續加工場景。

  2、脈沖波（Pulsed）：

  長脈沖：脈沖寬度1-2000μs，用于深穿透加工（如厚金屬切割）。

  超脈沖：脈沖寬度<1μs，峰值功率高，熱影響區小，適合精密微加工。

  3、調Q脈沖：通過Q開關技術壓縮脈沖寬度至納秒級，實現高峰值功率輸出。

  頻率漂移公式：

  其中，α為氣壓相關頻漂系數，β為電流相關頻漂系數。

  十、二氧化碳激光器的電光轉換效率：氣體激光器的效率標桿

  二氧化碳激光器的電光轉換效率達30-40%，顯著優于固體激光器（如Nd:YAG激光器效率僅1-3%）。其高效原因在于：

  1、氣體介質：無固體介質熱效應，能量損耗低。

  2、四能級系統：下能級快速退激，減少能量積壓。

  3、優化氣體配比：N?輔助泵浦提升激發效率，He散熱維持穩定性。

  效率對比表：

  結語：二氧化碳激光器的未來展望

  隨著超脈沖技術、點陣技術、數字化掃描技術的融合，二氧化碳激光器正從傳統加工工具升級為智能化、多功能化的“光能平臺”。在工業4.0時代，其高效、精準、可控的特性將推動制造業向更高附加值領域邁進；在醫療領域，微創、修復、美容的需求將持續驅動技術創新。未來，二氧化碳激光器或?qū)⒃诹孔油ㄐ?、太空制造等前沿領域展現更大潛力，成為連接科技與生活的“光之橋梁”。
