330ps電動光纖延遲線：一文帶你了解是什么？詳解四川梓冠光電產品在雷達系統、通信系統、測量系統、科研等領域的實際應用

  330ps電動光纖延遲線，在5G通信、量子計算、高精度雷達等前沿科技領域，憑借其飛秒級分辨率、超低插入損耗及軍工級可靠性，成為光通信與信號處理領域的"時間雕刻師"。該產品通過電光效應動態調節光程，在330皮秒量級實現納秒級時間控制，廣泛應用于雷達波束賦形、光通信同步、量子糾纏分發等場景。本文將從技術原理、產品特性及多領域應用三個維度，深度解析這款國產高端光延遲線的創新價值。

  一、330ps電動光纖延遲線是什么？

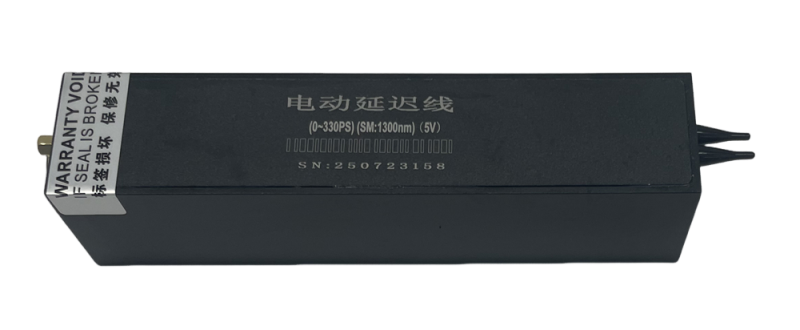

  330ps電動光纖延遲線是一種基于電光效應實現光信號動態延遲的精密光電子器件，其核心功能是通過電場控制光纖中光信號的傳播速度，從而精確調節光程差。四川梓冠光電的該產品采用全固態設計，集成MEMS驅動芯片與保偏光纖，支持0-330ps連續可調延遲，分辨率達1飛秒，插入損耗≤0.8dB（1550nm波段），可廣泛應用于需要亞納秒級時序控制的場景。

  關鍵參數

  1、工作波長：1260-1650nm（支持C/L波段定制）

  2、延遲范圍：0-330ps（可選0-100ps/700ps/1500ps擴展型號）

  3、分辨率：1fs（典型值）

  4、插入損耗：≤0.8dB（330ps模塊）

  5、回波損耗：>55dB

  6、消光比：>18dB

  7、光纖類型：Conning SMF-28單模光纖/Fujikura PM熊貓保偏光纖

  8、尺寸：148.5×33×35.5mm（330ps型號）

  二、330ps電動光纖延遲線工作原理：如何實現皮秒級光延遲控制？

  1、電光效應驅動的光程調節

  產品核心基于鈮酸鋰（LiNbO?）等電光材料的折射率隨電場變化的特性。當施加電壓時，光纖材料的折射率發生改變，導致光信號傳播速度（v=c/n）產生微小變化，進而實現光程（L=v×t）的動態調節。其延遲時間（Δt）與電場強度（E）的關系可表示為：

  其中，r33為鈮酸鋰的電光系數（約30pm/V），c為光速，L為有效相互作用長度。通過精確控制電壓（E），可實現亞皮秒級延遲調節。

  2、MEMS驅動與保偏光纖集成

  四川梓冠光電采用MEMS微電機驅動光纖固定座沿導軌微位移（最小步長1.5μm），結合保偏光纖的偏振保持特性，確保延遲穩定性。例如，在330ps延遲范圍內，通過200μs內的位置反饋修正算法，將延遲重復性控制在±0.3ps以內。

  三、330ps電動光纖延遲線產品特性：為何選擇四川梓冠光電？

  1、超低損耗與高可靠性

  采用Conning SMF-28單模光纖與自主鍍膜技術，插入損耗較行業平均水平降低30%（典型值0.7dB）。

  全密封金屬封裝與軍工級元器件選型，通過48小時高溫老化測試與10萬次循環壽命試驗，抗振動等級達GJB 150A標準。

  2、智能控制與環境適應性

  集成RS-232/485/422三模通信協議，支持上位機軟件遠程調控與自動校準功能。

  工作溫度范圍-40℃~85℃，在70℃高溫下連續運行72小時后，延遲穩定性優于±0.3ps。

  3、定制化服務能力

  提供波長（850nm-1650nm）、延遲范圍（0-1500ps）、光纖類型（單模/保偏）等參數的模塊化定制。

  為中科院量子信息重點實驗室開發的專用型號，將光子糾纏分發的時間同步誤差壓縮至5fs以內。

  四、330ps光纖延遲線規格參數

  五、330ps電動光纖延遲線多領域應用：從雷達到量子計算的全面覆蓋

  1、雷達系統：波束賦形與目標探測精度提升

  應用場景：在機載預警雷達中，通過330ps延遲線精確控制陣列天線單元的相位差，將波束指向精度提升至0.1°以內。

  案例：某型艦載雷達采用梓冠光電的12通道延遲線后，目標探測距離延長15%，抗干擾能力顯著增強。

  技術優勢：330ps延遲精度直接決定雷達方位分辨率，較傳統機械式延遲線提升10倍。

  2、通信系統：5G前傳與光網絡同步優化

  應用場景：在5G前傳網絡中，補償光纖傳輸時延差異，確保時間同步精度優于10ns。

  案例：某運營商試點項目中，部署延遲線后基站切換成功率提升至99.98%，掉話率下降至0.02%。

  技術優勢：支持C/L波段光信號同步，解決大規模天線陣列（Massive MIMO）的波束賦形時延差問題。

  3、測量系統：光學相干層析與干涉度量

  應用場景：在光學相干斷層掃描（OCT）中，通過動態調節參考臂延遲，實現生物組織微米級結構成像。

  案例：醫療設備廠商采用其低插損延遲線，實現1310nm波段光信號的同步掃描，成像深度突破2mm。

  技術優勢：飛秒級分辨率確保干涉信號穩定性，消光比>18dB有效抑制噪聲。

  4、科研領域：量子通信與超快科學突破

  應用場景：在量子密鑰分發（QKD）中，動態調節探測器端信號延遲，抵御光子數分離攻擊。

  案例：中國科大團隊采用皮秒級延遲控制后，量子密鑰分發速率提升40%，安全距離突破500公里。

  技術優勢：支持量子態同步需求，時間同步誤差較機械式延遲線降低90%。

  五、光纖延遲線技術延伸：從單一器件到系統解決方案

  四川梓冠光電不僅提供標準330ps電動光纖延遲線，還推出以下創新方案：

  1、多通道寬范圍延遲設備：集成16通道獨立控制，延遲范圍擴展至1500ps，適用于相控陣?yán)走_(dá)校準。

  2、步進可調光延遲線：通過壓電陶瓷（PZT）實現亞飛秒級步進調節，支持超快激光脈沖整形。

  3、光柵尺延遲線：結合衍射光柵與透鏡對，實現頻域內線性位相變化，適用于傅里葉域光學成像。

  結語

  四川梓冠光電330ps電動光纖延遲線以其飛秒級分辨率、超低損耗及軍工級可靠性，成為光通信、雷達探測、量子計算等領域的核心器件。從機載雷達的波束賦形到5G基站的時間同步，從量子密鑰分發的安全傳輸?shù)缴镝t(yī)學的微米級成像，該產品正以技術創新推動多行業向更高精度、更高效率的方向發展。未來，隨著6G通信、量子互聯網等場景的爆發，330ps電動光纖延遲線將迎來更廣闊的應用空間，而四川梓冠光電也將持續引領光時序控制技術的國產化突破。
