MEMS光開關8x8：一文帶你了解是什么？詳解四川梓冠光電產品在光交叉連接、數據中心與云計算、光學測試與傳感、軍事與航空通信等領域的實際應用

  MEMS光開關8x8，在光通信技術向超高速、大容量、智能化方向演進的進程中，憑借其毫米級切換精度、微秒級響應速度以及多通道集成能力，正重塑光通信網絡的架構邏輯。四川梓冠光電將從技術原理、性能特性到應用場景，深度解析這款光通信領域的關鍵器件。

  一、MEMS光開關8x8技術內核：微機電系統的精密操控

  1、結構組成與驅動機制

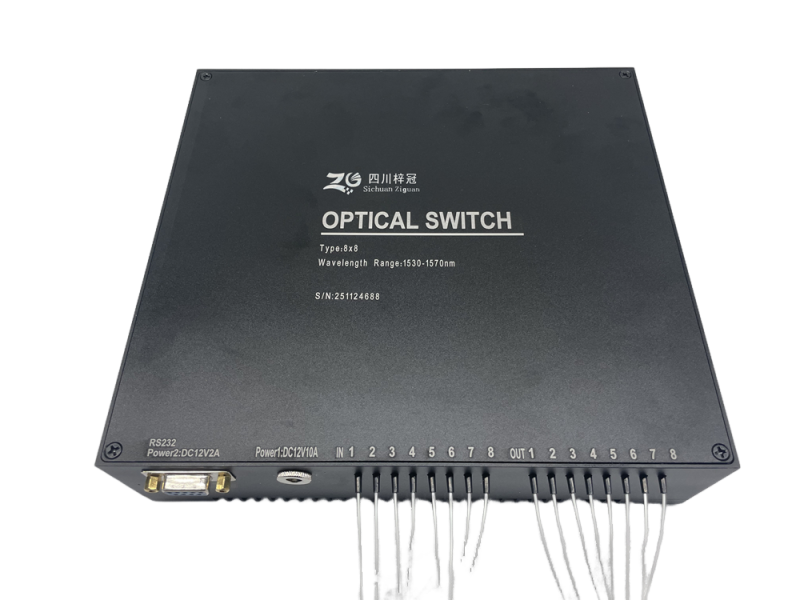

  四川梓冠光電MEMS光開關8x8 采用硅基微鏡陣列技術，其核心結構包含：

  ①微鏡陣列：8×8矩陣式排列的微鏡單元，單個微鏡尺寸50μm×50μm，表面鍍金反射層，反射率>99.5%；

  ②靜電驅動系統：微鏡下方集成雙極電極，通過施加直流電壓（DC5V）產生靜電力，驅動微鏡偏轉±10°；

  ③光學準直模塊：輸入/輸出端口配置FC/APC接口，采用非球面透鏡實現光束準直，耦合損耗≤0.5dB。

  驅動過程遵循庫侖定律：

  其中，Q1、Q2為電極電荷量，r為微鏡與電極間距，?0為真空介電常數。通過調節電壓幅值（0-50V），可精確控制偏轉角度，實現光路切換。

  2、光路切換邏輯

  當輸入光信號（波長1260-1650nm）經準直后照射至目標微鏡，驅動電壓使微鏡偏轉至預設角度，將光束反射至指定輸出端口。例如，將輸入端口1的光信號切換至輸出端口5，僅需對第1行第5列的微鏡施加驅動電壓，整個過程耗時≤10ms。

  二、MEMS光開關8x8性能特性：全場景適配的硬核指標

  1、光學性能參數

  2、環境適應性

  溫度范圍：工作溫度-20℃至+70℃，貯存溫度-40℃至+85℃，通過IP65防護等級設計，滿足野外基站部署需求；

  機械穩定性：通過GJB9001C-2017軍標認證，抗沖擊能力達10g（5ms半正弦波），振動耐受性符合MIL-STD-810G標準。

  3、可靠性指標

  壽命：≥100億次切換，按每日10萬次切換計算，理論壽命>27年；

  MTBF（平均無故障時間）：>50萬小時，較傳統機械光開關提升3倍。

  三、MEMS光開關8x8應用場景：從核心網到特種領域的全覆蓋

  1、光交叉連接（OXC）：動態重構光網絡的“心臟”

  在城域網核心節點，8x8 MEMS光開關作為OXC設備的核心部件，可實現：

  波長級路由：支持C波段（1530-1565nm）與L波段（1565-1625nm）全波段操作，單纖傳輸容量達12.8Tbps；

  故障快速恢復：當某條光路中斷時，系統在50ms內將業務切換至備用路徑，較傳統保護倒換方案提速10倍；

  能效優化：通過關閉空閑端口，降低OXC設備功耗30%。

  案例：某省干線網采用梓冠光電8x8 MEMS光開關構建OXC，使單節點光路調度時間從分鐘級降至毫秒級，年節約運維成本超200萬元。

  2、數據中心與云計算：全光交換的“加速器”

  在超大規模數據中心，8x8 MEMS光開關通過以下方式提升效率：

  光背板互聯：替代傳統電交叉連接，將服務器機架間東-西向流量處理時延從50μs降至5μs；

  資源動態分配：根據業務負載實時調整光鏈路帶寬，使計算資源利用率提升40%；

  能耗控制：單芯片功耗≤10W，較同等規模電光混合交換機降低75%。

  案例：某數據中心部署梓冠光電1×128通道MEMS光開關矩陣，實現2000臺服務器間的全光直連，PUE（電源使用效率）值從1.6降至1.3。

  3、光學測試與傳感：高精度測量的“多面手”

  在科研與工業領域，8x8 MEMS光開關通過多通道輪詢實現：

  光纖傳感網絡：接入256個光纖光柵（FBG）傳感器，采樣頻率達1kHz，定位精度±2cm，應用于橋梁健康監測；

  生物醫學成像：共聚焦顯微鏡通過1×16通道光開關實現多波長激光同步切換，將活體細胞成像速度提升至100幀/秒；

  光譜分析：在拉曼光譜儀中，快速切換不同波長激光源，測試時間從小時級縮短至分鐘級。

  4、軍事與航空通信：抗干擾傳輸?shù)摹笆刈o者”

  在特種通信領域，8x8 MEMS光開關憑借以下特性保障信息安全：

  快速波長切換：在量子密鑰分發（QKD）系統中，實現100km光纖傳輸下的密鑰生成速率1Mbps，誤碼率<10??；

  抗輻射設計：采用SOI（絕緣體上硅）工藝，耐受總劑量輻射100kRad，適用于衛星激光通信；

  動態加密：通過隨機切換光路，增加信號截獲難度，提升通信安全性。

  案例：某型機載光通信終端集成梓冠光電8x8 MEMS光開關，在5000米高空實現10Gbps數據傳輸，誤碼率優于10?12。

  四、MEMS光開關8x8的技術優勢：超越傳統方案的三大突破

  1、集成化程度

  單臺8x8 MEMS光開關可替代64臺單通道機械光開關，機架空間占用減少90%，系統復雜度降低70%。

  2、響應速度

  切換時間≤10ms，較傳統電機驅動光開關（秒級）提速100倍，滿足5G前傳網絡低時延需求。

  3、成本效益

  批量生產時，單通道成本降至$50以下，較同等規模波導光開關降低60%。

  五、未來展望：硅光集成時代的演進方向

  隨著硅光子技術的發展，四川梓冠光電正推進以下創新：

  單芯片集成：研發4096通道MEMS光開關芯片，功耗較現有方案降低80%；

  AI驅動控制：集成機器學習算法，實現光路自動優化與故障預測；

  量子通信兼容：開發支持糾纏光子路由的專用光開關，推動量子網絡實用化。

  結語：光通信變革的推動者

  四川梓冠光電8x8 MEMS光開關以毫米級精度掌控光子流向，用微秒級速度重構網絡拓撲，在光通信、傳感、軍事等領域展現出不可替代的價值。隨著全光網絡時代的到來，這款“精密交通指揮官”將持續推動信息傳輸效率的飛躍，為數字社會的基石注入更強動能。
