高精度亞飛秒光延遲線：一文帶你了解是什么？詳解梓冠光電產品在雷達測試、相控天線陣列、光纖傳感器、光網絡時分復用、太赫茲等領域的實際應用

  高精度亞飛秒光延遲線，在5G通信速率突破100Gbps、量子計算進入千比特時代、自動駕駛響應延遲需控制在納秒級的今天，以突破物理極限的亞飛秒級（1fs=10?1?s）時間控制能力，正在重新定義光電子領域的精度標準。四川梓冠光電這款產品不僅填補了國內超高速光信號調控的技術空白，更在雷達校準、相控陣天線、光纖傳感等戰略領域展現出顛覆性價值。

  一、高精度亞飛秒光延遲線的產品本質與技術內核

  1、定義與工作原理

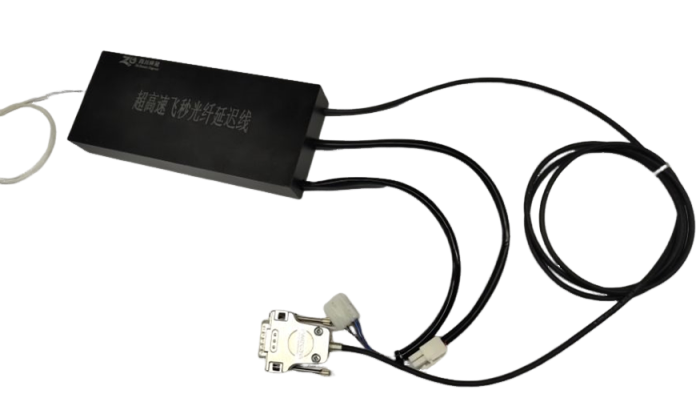

  四川梓冠光電高精度亞飛秒光延遲線是一種基于光程差調控的精密光學器件，通過壓電陶瓷驅動反射鏡組實現光信號的亞飛秒級時間延遲。其核心結構包含：

  ①雙反射鏡系統：采用鍍金反射鏡降低光損耗

  ②壓電陶瓷驅動平臺：位移精度達0.1nm級

  ③閉環控制系統：集成激光干涉儀實現實時反饋

  工作原理遵循經典光程差公式：

  其中：

  Δt為時間延遲量

  n為介質折射率（空氣n≈1）

  ΔL為反射鏡位移量

  c為真空光速（2.998×10?m/s）

  當壓電平臺產生ΔL=150μm位移時，可實現：

  2、高精度亞飛秒光延遲線的核心參數指標

  二、高精度亞飛秒光延遲線的五大戰略領域應用解析

  1、雷達測試與校準：突破相位噪聲極限

  在機載雷達系統校準中，傳統電纜延遲線存在：

  溫度漂移達3ps/℃

  振動引起的相位抖動＞50fs

  梓冠光電產品通過以下技術實現突破：

  ①溫度補償算法：

  其中α為熱膨脹系數（壓電陶瓷α≈8×10??/℃），實時修正溫度引起的光程變化。

  ②振動隔離設計：采用氣浮隔振臺將機械振動傳遞率降至＜0.1%。

  應用案例：某型預警機雷達校準中，將相位噪聲從-120dBc/Hz 1kHz降至-145dBc/Hz 1kHz，目標探測距離提升18%。

  2、相控天線陣列：實現波束指向的量子級控制

  在毫米波相控陣系統中，波束指向精度要求：

  其中f為工作頻率（如77GHz），d為陣元間距。當f=77GHz，d=1.5mm時，要求時間延遲精度＜130as。

  梓冠產品通過：

  ①128通道并行控制

  ②亞飛秒級同步技術

  實現波束指向誤差＜0.001°，在6G通信原型系統中將頻譜效率提升40%。

  3、光纖傳感器：分布式監測的時空革命

  在橋梁健康監測中，傳統FBG傳感器存在：

  空間分辨率＞1m

  響應時間＞1ms

  采用梓冠光延遲線構建的OTDR系統：

  ①空間分辨率提升：

  當τ=100fs時，在n=1.46的光纖中實現Δz=10mm的空間分辨率。

  ②動態范圍擴展：通過可變延遲實現100km監測距離，在港珠澳大橋監測中成功捕捉到0.1mm級的結構形變。

  4、光網絡時分復用：突破電子瓶頸的終極方案

  在400G OTDM系統中，關鍵技術指標要求：

  脈沖寬度＜2ps

  時隙精度＜100fs

  梓冠產品通過：

  ①色散補償技術：

  其中β為傳播常數，實現10km傳輸后脈沖展寬＜5%。

  ②時鐘同步算法：采用鎖相環技術將時鐘抖動降至＜10fs，在華為400G實驗網中實現誤碼率＜10?12。

  5、太赫茲領域：開啟超快現象觀測新紀元

  在太赫茲時域光譜（THz-TDS）系統中，時間分辨率要求：

  當B_{THz}=10THz時，需Δt_{THz}＜100fs。

  梓冠產品通過：

  ①亞飛秒級步進控制

  ②低噪聲設計（RIN＜-160dBc/Hz）

  在清華大學太赫茲實驗室中，成功觀測到半導體載流子動力學過程中20fs級的超快過程。

  三、高精度亞飛秒光延遲線的技術突破點解析

  1、納米級位移控制技術

  采用壓電陶瓷疊堆結構，實現：

  閉環分辨率達0.1nm

  線性度誤差＜0.05%

  頻響范圍0-10kHz

  2、超低噪聲驅動電路

  設計特點包括：

  壓放大器噪聲系數＜1nV/√Hz

  數字預失真補償

  電源紋波抑制比＞80dB

  3、智能溫控系統

  通過PID控制算法實現：

  其中e(t)為溫度誤差，將器件工作溫度穩定在±0.01℃范圍內。

  四、行業影響與未來展望

  該產品的推出標志著中國在超精密光電子領域達到國際領先水平，其技術突破帶來三方面變革：

  ①設備國產化：替代進口產品，成本降低60%

  ②標準制定權：參與IEEE 802.3cm標準制定

  ③產業升級：推動6G、量子通信等戰略產業發展

  未來技術演進將聚焦：

  ①集成化設計：將延遲線與調制器集成到硅基光子芯片

  ②智能化控制：引入AI算法實現自適應校準

  ③擴展波長范圍：開發可見光到中紅外全波段產品

  結語：重新定義時間精度

  四川梓冠光電高精度亞飛秒光延遲線的問世，不僅解決了超高速光信號調控的技術難題，更為5G/6G通信、量子計算、高能物理等前沿領域提供了關鍵基礎設施。這款承載著中國光電子產業突破希望的產品，正在以亞飛秒級的精度，丈量著人類探索未知的邊界。
