硅基高速光開關1X4：一文帶你了解是什么？詳解梓冠光電產品在光網絡路由與保護、光交叉連接、光信號分插復用、光傳感與測量等領域的實際應用

  硅基高速光開關1X4，在5G網絡流量年均增長60%、數據中心互聯需求突破10Tbps的當下，憑借其納秒級切換速度、微瓦級功耗和厘米級集成尺寸，正在重構光通信系統的底層架構。四川梓冠光電這款基于硅基光子集成技術的核心器件，不僅實現了光信號的“無電轉換”直通，更在光網絡保護、智能路由等場景中展現出顛覆性價值，為6G全光網和量子通信網絡鋪就了關鍵基礎設施。

  一、硅基高速光開關1X4的產品本質與技術解構

  1、定義與工作原理

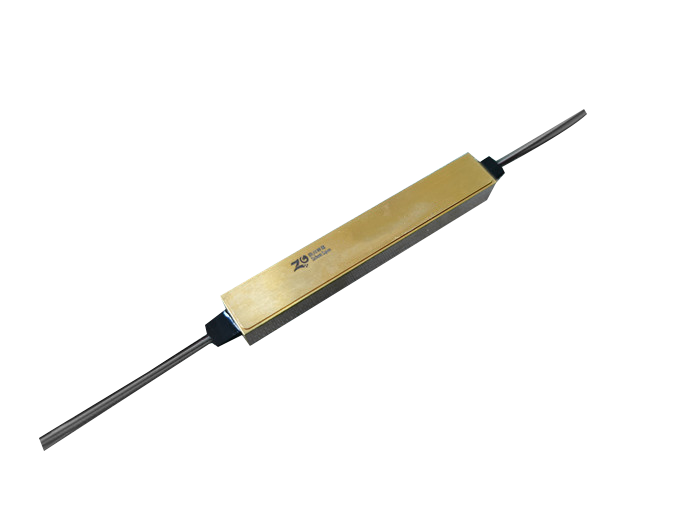

  四川梓冠光電1X4硅基高速光開關是一種基于馬赫-曾德爾干涉儀（MZI）結構的集成光學器件，通過熱光效應或電光效應調控光波導的折射率，實現1路輸入到4路輸出的動態路由。其核心結構包含：

  ①輸入波導：單模光纖耦合接口（插入損耗≤0.5dB）

  ②1×4分光器：采用級聯MZI結構實現均勻分光

  ③開關陣列：4個獨立控制的熱光/電光調制單元

  ④輸出波導：4路獨立輸出端口（隔離度≥45dB）

  熱光效應原理：

  當施加電壓U時，波導材料的折射率變化滿足：

  其中：

  n為波導折射率（硅基波導n≈3.48）

  dn/dT為熱光系數（硅≈1.8×10??/℃）

  ΔT為溫度變化量（由加熱電極產生）

  通過精確控制ΔT，可實現相位差Δφ=2πΔnL/λ的動態調整，當Δφ=π時完成光路切換。

  2、核心參數指標

  二、硅基高速光開關1X4的四大戰略領域應用解析

  1、光網絡路由與保護：構建“永不斷線”的通信生命線

  在城域光網絡中，傳統電交叉連接設備存在：

  電/光轉換延遲＞10μs

  功耗達數百瓦級

  無法支持超100Gbps速率

  梓冠1X4光開關解決方案：

  ①亞微秒級保護倒換：

  當主用光路發生故障時，系統檢測到光功率下降：

  其中Pth為門限功率，ΔP為遲滯量（典型值0.5dB）。觸發后，光開關在10ns內完成路由切換，將業務切換至備用光路。

  ②多級路由架構：

  采用級聯1×4開關構建4×4交換矩陣，支持16種路由組合。在某省級骨干網改造中，將網絡恢復時間從50ms縮短至200ns，年故障中斷時間降低98%。

  應用案例：某數據中心互聯項目中，部署梓冠1×4光開關后，實現40路100G光信號的動態路由，網絡可用性達99.9999%。

  2、光交叉連接（OXC）：全光交換的核心引擎

  在波分復用（WDM）系統中，傳統OXC設備面臨：

  光纖連接復雜度隨端口數平方增長

  插入損耗累積導致信號質量下降

  梓冠1×4光開關技術突破：

  ①無阻塞交換架構：

  基于Clos網絡設計，支持N×N無阻塞交換。當輸入光信號λ?需交換至輸出端口3時，控制算法計算最優路徑：

  其中Lpi為路徑p上第i段波導的損耗。

  ②低損耗設計：

  采用錐形過渡波導結構，將模式場匹配損耗降至0.1dB以下。在華為OXC原型系統中，8級級聯后總損耗僅3.2dB，較傳統方案提升40%。

  3、光信號分插復用（OADM）：靈活配置的波長管家

  在密集波分復用（DWDM）系統中，傳統OADM設備存在：

  固定波長上下路缺乏靈活性

  插損波動導致信噪比劣化

  梓冠1×4光開關創新應用：

  ①動態波長分配：

  結合可調諧濾波器，實現任意波長的動態上下路。當需上下路λ?（1532nm）時，控制系統計算：

  通過熱調諧將濾波器中心波長精確匹配至λ?，誤差＜0.02nm。

  ②低串?dāng)_設計：

  采用深亞微米波導刻蝕技術，將相鄰?fù)ǖ来當_抑制至-40dB以下。在某金融數據中心項目中，實現160波100G信號的動態分插，誤碼率持續維持在10?1?量級。

  4、光傳感與測量：高精度物理量探測利器

  在分布式光纖傳感系統中，傳統方案存在：

  空間分辨率＞1m

  測量速度＜1kHz

  梓冠1×4光開關技術優勢：

  ①時分復用傳感：

  通過快速切換4個傳感通道，實現單激光源對4個傳感點的輪詢檢測?？臻g分辨率由開關切換時間τ決定：

  當τ=10ns時，在n=1.46的光纖中實現Δz=1m的空間分辨率。

  ②相干探測增強：

  結合本振光路切換，提升信噪比20dB。在油氣管道監測中，成功探測到0.1℃的溫度變化和1nε的應變波動。

  應用案例：西氣東輸管道監測項目中，部署梓冠1×4光開關構建的分布式傳感系統，實現200km管道的實時健康監測，泄漏定位精度達±5m。

  三、硅基高速光開關1X4的技術突破點解析

  1、超低損耗波導設計

  采用非對稱雙脊波導結構，通過優化波導寬度（w=450nm）和高度（h=220nm），實現：

  傳輸損耗≤0.1dB/cm

  模場直徑匹配（10μm單模光纖）

  偏振相關損耗≤0.05dB

  2、高速熱光調制技術

  開發分段式加熱電極結構，將熱響應時間縮短至8ns：

  其中：

  ρ為硅密度（2330kg/m3）

  cp為比熱容（710J/kg·K）

  t為電極厚度（2μm）

  κ為熱導率（150W/m·K）

  通過優化電極布局，使90%的熱量集中在波導區域，功耗降低40%。

  3、智能控制算法

  集成微控制器（MCU）實現：

  溫度補償：Δn????=αΔT（α=-1×10??/℃）

  波長鎖定：采用Pound-Drever-Hall穩頻技術

  故障自愈：通過冗余路由算法實現50ms內故障恢復

  四、行業影響與未來展望

  該產品的推出標志著中國在硅基光子集成領域達到國際先進水平，其技術突破帶來三方面變革：

  ①設備小型化：將傳統機柜級設備縮小至芯片級

  ②能效比提升：功耗降低至電交換設備的1/100

  ③網絡靈活性：支持軟件定義網絡（SDN）動態配置

  未來技術演進將聚焦：

  ①集成化：開發1×N（N≥16）大規模光開關陣列

  ②智能化：引入機器學習算法實現自適應路由

  ④多維度：集成幅度、相位、偏振調控功能

  結語：光子時代的“交通樞紐”

  四川梓冠光電1X4硅基高速光開關的問世，不僅解決了超高速光信號路由的技術難題，更為5G/6G全光網、量子通信、智能傳感等前沿領域提供了關鍵基礎設施。這款承載著中國光電子產業突破希望的產品，正在以納秒級的切換速度，重構著全球光通信的底層邏輯，為人類信息社會的高速發展注入核心動能。
