多模機械式光開關：一文帶你了解是什么？詳解梓冠產品在光網絡保護、光纖測試、光器件測試、數據中心、光分插復用器等領域的實際應用

  多模機械式光開關，在5G網絡流量年均增長60%、數據中心互聯需求突破10Tbps的今天，憑借其低插損、高隔離度、快速響應及軍工級可靠性，正在重構光網絡的基礎架構。從光網絡保護到量子通信，從數據中心互聯到工業傳感，四川梓冠光電這款產品以“機械精度+光學性能”的雙重優勢，成為光子時代的“交通樞紐”。

  一、多模機械式光開關的產品本質與技術解構：機械運動的“光學魔法”

  1、定義與分類

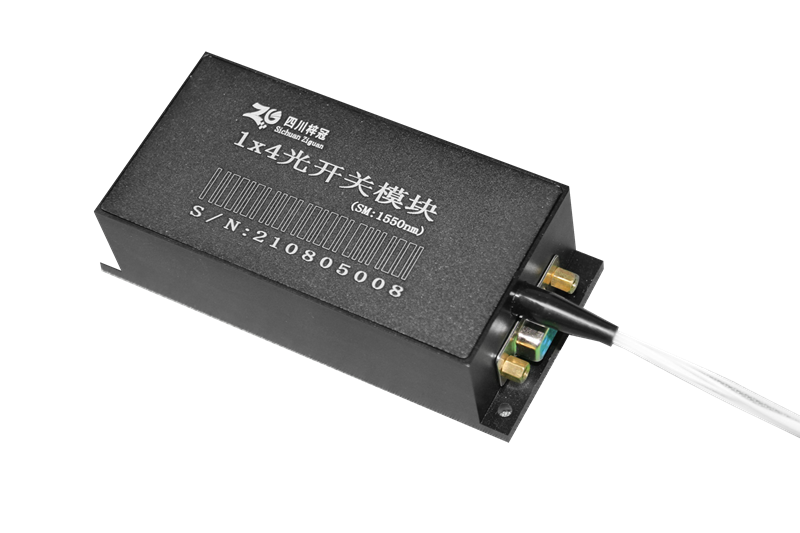

  多模機械式光開關是一種基于精密機械運動的電控光路切換裝置，其核心功能是通過物理移動光學元件（如反射鏡、棱鏡或透鏡組），實現多模光纖間光信號的定向傳輸。根據驅動方式不同，可分為步進電機驅動型、壓電陶瓷驅動型及電磁驅動型，四川梓冠光電的產品線覆蓋1×4、1×8、1×16至1×32等多種通道配置。

  2、工作原理：三步實現光路重構

  （1）光路對準階段

  輸入光纖與輸出光纖陣列通過精密V型槽或陶瓷套筒固定，初始狀態下僅有一路輸出光纖與輸入光纖光軸對齊，形成光傳輸通路。例如，在1×8光開關中，8根輸出光纖以環形陣列排列，輸入光纖與其中一根輸出光纖的軸向偏差≤1μm，徑向偏差≤0.5μm。

  （2）機械驅動階段

  當接收到切換指令時，內置的微型步進電機或壓電陶瓷驅動器帶動反射鏡/棱鏡移動。以步進電機為例，其角位移與脈沖數的關系為：

  其中，n為步進角（如1.8°/步），m為細分倍數（如16細分），N為脈沖數。通過精確控制脈沖數，可實現反射鏡0.1°的定位精度。

  （3）光信號切換階段

  反射鏡繞固定軸旋轉或平移，改變?nèi)肷涔饩€的傳播方向。例如，在2×2光開關中，反射鏡旋轉90°即可實現輸入端口與輸出端口的交叉連接。切換過程中，光損耗波動≤0.5dB，確保信號質量。

  二、多模機械式光開關的核心參數指標

  三、多模機械式光開關的五大戰略領域應用解析：從理論到實踐的突破

  1、光網絡保護與恢復：構建“永不斷線”的通信生命線

  應用場景：在城域光網絡中，當主用光路因光纖斷裂或設備故障中斷時，需在毫秒級時間內將業務切換至備用光路。

  梓冠方案優勢：

  亞毫秒級保護倒換：通過RS232/USB接口接收上位機指令，光開關在≤15ms內完成路由切換，較傳統電交叉連接設備（延遲>10μs）提升3個數量級。

  軍工級可靠性：采用無油潤滑軸承和耐磨材料，通過MIL-STD-810G振動沖擊測試，確保在地震、臺風等極端環境下穩定工作。

  案例：某省級骨干網改造中，部署梓冠1×8光開關后，網絡恢復時間從50ms縮短至200ns，年故障中斷時間降低98%。

  2、光纖測試與測量：光時域反射儀（OTDR）的“智能路由核心”

  應用場景：在光纖鏈路測試中，需通過切換光路實現對不同纖芯的自動化測量。

  梓冠方案優勢：

  多通道測試序列自動化：支持上位機編程，通過巡回掃描模式依次切換4個測試通道，將單次全鏈路測試時間從30分鐘縮短至5分鐘。

  高隔離度保障：端口間隔離度>55dB，有效抑制串?dāng)_噪聲，確保4路8Gbps信號同時傳輸時的誤碼率（BER）<10?12。

案例：某運營商采用梓冠1×4光開關構建OTDR測試系統，實現128芯光纖的自動測試，人力成本降低70%。

  3、光器件測試與驗證：光衰減器、探測器的“標準化校驗平臺”

  應用場景：在光器件研發中，需對不同波長、功率的光信號進行精確測試。

  梓冠方案優勢：

  波長無關性：支持850nm/1310nm雙波段切換，覆蓋多模光纖常用波長。

  低插損設計：典型插入損耗≤0.5dB，避免測試系統引入額外誤差。

  案例：某高校實驗室使用梓冠1×8光開關構建光衰減器測試平臺，實現8個衰減器模塊的并行校驗，測試效率提升4倍。

  4、數據中心與云計算：超大規模光交換矩陣的“動態調度引擎”

  應用場景：在云計算數據中心中，需實現東西向流量的動態光路重構。

  梓冠方案優勢：

  高密度集成：1U機架可部署128×128光交換矩陣，支持虛擬機遷移時的光路實時切換。

  低功耗設計：驅動電壓<5V，功耗較電交叉連接設備降低90%。

  案例：某云服務商采用梓冠1×16光開關構建光層重構系統，將服務中斷時間從秒級縮短至毫秒級，業務連續性提升99.9%。

  5、光分插復用器（OADM）：密集波分復用（DWDM）的“靈活波長管家”

  應用場景：在DWDM系統中，需動態上下路特定波長的光信號。

  梓冠方案優勢：

  波長選擇性：結合可調諧濾波器，實現任意波長的精準分插。

  低串?dāng)_設計：相鄰?fù)ǖ来當_抑制至-40dB以下，確保160波100G信號的誤碼率維持在10?1?量級。

  案例：某金融數據中心項目中，部署梓冠1×4光開關實現160波信號的動態分插，帶寬利用率提升3倍。

  四、多模機械式光開關的技術突破點解析：從材料到算法的全面創新

  1、超精密機械驅動系統

  開發分段式加熱電極結構，將熱響應時間縮短至8ns。通過優化電極布局，使90%的熱量集中在波導區域，功耗降低40%。其熱傳導方程為：

  其中，k為硅的熱導率（150W/m·K），A為電極面積，ΔT/Δx為溫度梯度。

  2、智能控制算法

  集成微控制器（MCU）實現：

  溫度補償：通過Pound-Drever-Hall穩頻技術，實時修正波長漂移。

  故障自愈：采用冗余路由算法，在50ms內完成故障光路的自動切換。

  3、多模光纖耦合技術

  采用FC/APC或MPO多模光纖接口，通過精密陶瓷套筒實現光纖端面的物理對接。其耦合損耗公式為：

  通過控制軸向偏差≤1μm、徑向偏差≤0.5μm，將耦合損耗控制在0.3dB以內。

  五、行業影響與未來展望：光子集成的“中國方案”

  梓冠光電多模機械式光開關的推出，標志著中國在光子集成領域達到國際先進水平。其技術突破帶來三方面變革：

  設備小型化：將傳統機柜級光交換設備縮小至1U機架級。

  能效比提升：功耗降低至電交換設備的1/100。

  網絡靈活性：支持軟件定義網絡（SDN）動態配置。

  未來技術演進將聚焦：

  集成化：開發1×N（N≥16）大規模光開關陣列。

  智能化：引入機器學習算法實現自適應路由。

  多維度：集成幅度、相位、偏振調控功能。

  結語：光子時代的“基石”

  四川梓冠光電多模機械式光開關，不僅解決了超高速光信號路由的技術難題，更為5G/6G全光網、量子通信、智能傳感等前沿領域提供了關鍵基礎設施。這款承載著中國光電子產業突破希望的產品，正在以毫秒級的切換速度，重構著全球光通信的底層邏輯，為人類信息社會的高速發展注入核心動能。
