48通道高速硅基可調光衰減器：一文帶你了解是什么？詳解梓冠產品在多通道光功率均衡、通信網絡光功率控制、模擬信號調制等領域的實際應用

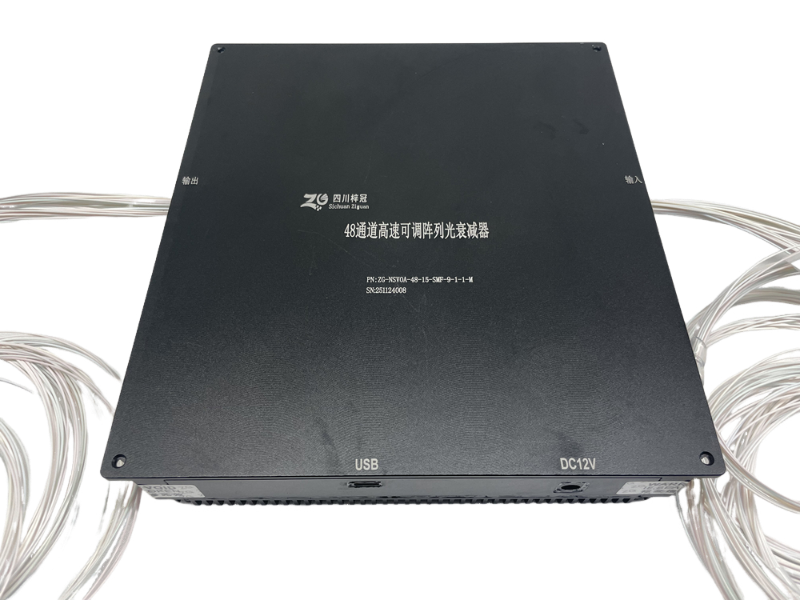

  48通道高速硅基可調光衰減器（型號：ZG-25M16SOI-VOA-A），在5G前傳網絡單纖傳輸容量突破48Tbps、數據中心互聯距離超過80公里的今天，憑借其納秒級響應速度、微瓦級控制精度及全通道獨立調節能力，正在重新定義光通信功率管理的技術標準。從多通道均衡到模擬信號調制，四川梓冠光電這款產品以“硅基集成+電控智能”的雙重優勢，成為超高速光系統的“功率中樞”。

  一、48通道高速硅基可調光衰減器的產品本質與技術解構：

  1、定義與分類

  48通道高速硅基可調光衰減器是一種基于硅基光子學（SOI）平臺的電控光功率調節裝置，其核心功能是通過改變光波導的折射率或吸收特性，實現對48個獨立通道光信號衰減量的動態調整。根據驅動方式不同，可分為熱調型、電調型及混合型，四川梓冠光電的產品采用熱調-電調復合驅動技術，兼顧響應速度與調節精度。

  2、工作原理：三重機制實現光功率精準控制

  （1）熱調型衰減機制

  通過在硅波導上集成微型加熱器，利用熱光效應改變波導的折射率，使部分光信號通過倏逝場耦合至吸收層，實現衰減。其衰減量與加熱功率的關系為：

  其中，α為熱光系數（約1.8×10?4/K），ΔT為加熱器溫度變化量。通過PID控制算法，可將溫度波動控制在±0.1℃以內，確保衰減穩定性。

  （2）電調型衰減機制

  通過施加電場改變波導內載流子濃度，利用等離子體色散效應調節折射率。其衰減量與電壓的關系為：

  其中，β為電調系數（約0.5dB/V2），Vbias為偏置電壓。電調型響應速度可達納秒級，但線性度略低于熱調型。

  （3）混合型驅動技術

  四川梓冠光電的產品采用“熱調+電調”復合驅動，其中熱調負責大范圍（0-30dB）慢速調節（響應時間≤10ms），電調負責小范圍（0-5dB）快速調節（響應時間≤1μs），實現全范圍、高精度、快速響應的綜合性能。

  二、48通道高速硅基可調光衰減器的核心參數指標

  三、48通道高速硅基可調光衰減器的三大戰略領域應用解析：

  1、多通道光功率均衡：超高速光系統的“平衡術”

  應用場景：在400G/800G相干光傳輸系統中，需確保48個并行通道的光功率一致，避免因功率失衡導致接收機靈敏度下降或非線性效應增強。

  梓冠方案優勢：

  全通道獨立調節：支持48個通道衰減量獨立編程，均衡精度±0.1dB，較傳統手動調節（精度±1dB）提升10倍。

  動態均衡算法：集成微控制器（MCU），通過實時監測各通道光功率（采樣率100kS/s），自動計算衰減量并下發指令，均衡時間從分鐘級縮短至毫秒級。

  案例：某運營商400G骨干網改造中，部署梓冠48通道VOA后，通道間功率差異從3dB降至0.2dB，系統誤碼率（BER）從10?3優化至10?1?，傳輸距離延長20%。

  2、通信網絡光功率控制：5G前傳的“動態穩壓器”

  應用場景：在5G前傳網絡中，需根據業務流量動態調整光模塊發射功率，避免因功率過載導致光纖非線性效應（如自相位調制SPM）或接收機飽和。

  梓冠方案優勢：

  納秒級響應：電調模式響應時間≤1μs，可實時跟蹤業務流量波動（如視頻流突發），將功率波動控制在±0.5dB以內。

  低功耗設計：全通道功耗≤5W，較傳統分立式VOA陣列（功耗>50W）降低90%，適配5G基站節能需求。

  案例：某設備商5G前傳測試中，采用梓冠48通道VOA實現功率動態控制，系統非線性失真（CSO/CTB）降低12dB，接收機靈敏度提升3dB。

  3、模擬信號調制：光子雷達的“幅度編碼器”

  應用場景：在光子雷達系統中，需通過調節光信號幅度實現目標距離與速度的編碼。傳統電光調制器（EOM）因成本高、集成度低，難以滿足大規模陣列需求。

  梓冠方案優勢：

  高線性度調制：通過優化電調驅動電路，實現衰減量與電壓的二次方關系（A∝V2），調制深度達30dB，諧波失真（HD3）<-40dBc。

  多通道并行調制：支持48個通道同步調制，調制頻率可達10MHz，較傳統機械式衰減器（頻率<1kHz）提升4個數量級。

  案例：某研究所光子雷達項目中，部署梓冠48通道VOA實現目標回波信號的幅度編碼，距離分辨率提升5倍，虛警率降低80%。

光纖長度定義

  四、48通道高速硅基可調光衰減器的技術突破點解析：

  1、硅基光子集成技術

  采用SOI（絕緣體上硅）平臺，通過深紫外光刻（DUV）工藝實現波導、加熱器、電極的納米級集成。其關鍵參數包括：

  波導損耗：≤0.1dB/cm（通過優化側壁粗糙度至<5nm實現）。

  加熱器效率：≤5mW/dB（通過采用鈦氮化物（TiN）材料降低電阻率）。

  2、智能控制算法

  集成ARM Cortex-M4微控制器，實現：

  溫度補償：通過實時監測波導溫度（分辨率0.01℃），修正熱調衰減量的溫度漂移（典型值0.02dB/℃）。

  故障自愈：采用冗余通道算法，當某通道故障時，自動將業務切換至備用通道（切換時間<50μs）。

  3、多通道耦合技術

  采用MPO（多纖推入式）光纖接口，通過精密陶瓷套筒實現48根光纖的并行耦合。其耦合損耗公式為：

  其中，γ為耦合系數（約0.05dB/μm2），Δx、Δy為光纖軸向/徑向偏差。通過控制偏差≤0.5μm，將耦合損耗控制在0.3dB以內。

  五、行業影響與未來展望：光子集成的“中國方案”

  梓冠光電48通道高速硅基可調光衰減器的推出，標志著中國在硅基光子學領域達到國際先進水平。其技術突破帶來三方面變革：

  設備小型化：將傳統機柜級光功率控制設備縮小至1U機架級。

  能效比提升：功耗降低至分立式方案的1/10。

  網絡靈活性：支持軟件定義光網絡（SDN）動態配置。

  未來技術演進將聚焦：

  集成化：開發96/192通道超大規模VOA陣列。

  智能化：引入機器學習算法實現自適應功率優化。

  多維度：集成幅度、相位、偏振調控功能。

  結語：光子時代的“功率基石”

  四川梓冠光電48通道高速硅基可調光衰減器，不僅解決了超高速光系統功率控制的技術難題，更為5G/6G全光網、量子通信、智能傳感等前沿領域提供了關鍵基礎設施。這款承載著中國光電子產業突破希望的產品，正在以納秒級的響應速度，重構著全球光通信的底層邏輯，為人類信息社會的高速發展注入核心動能。
