1x4 PM磁光開關：一文帶你了解是什么？詳解梓冠產品在光開關、高速保護、系統監控、測試測量、光纖傳感系統等領域的實際應用

  1x4 PM（保偏）磁光開關，在光通信技術迅猛發展的今天，憑借其無機械部件、微秒級響應速度和軍工級可靠性，正成為光通信、高速保護、系統監控、測試測量及光纖傳感系統等領域的首選器件。四川梓冠光電將全面解析這款產品的技術原理、核心參數及廣泛應用場景，為行業用戶提供深度參考。

  一、1x4 PM磁光開關的產品定義與工作原理

  1、產品定義

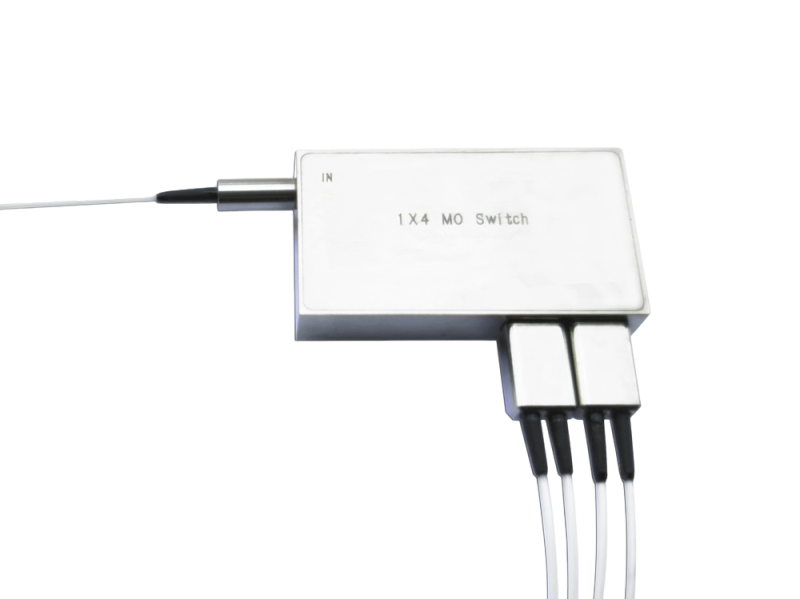

  1x4 PM磁光開關是一種基于法拉第旋光效應的全固態光學器件，具備1個輸入端口和4個輸出端口，支持單?；蚨嗄９饫w輸入，并兼容保偏光纖（PM光纖）。其核心功能是通過控制磁場方向，實現光信號在輸入端口與任意輸出端口之間的精準切換，同時支持反向傳輸（同一端口可同時作為輸入/輸出）。

  2、工作原理

  法拉第旋光效應是該開關的核心物理基礎。當線偏振光沿外加磁場方向通過磁光晶體（如釔鐵石榴石，YIG）時，其偏振面會發生旋轉，旋轉角度θ與磁場強度H成正比，公式為：

  其中：

  V：為磁光晶體的費爾德常數（Verdet Constant），單位為rad/(T·m)；

  H：為磁場強度，單位為T（特斯拉）；

  L：為光在晶體中的傳播路徑長度，單位為m。

  通過獨立控制兩個磁光晶體周圍的線圈電流，可改變磁場方向，從而控制偏振光的旋轉角度。輸入光信號經偏振分束器（PBS）分為兩束正交偏振光，分別通過兩個晶體后，再經偏振合束器（PBC）重組，最終導向指定輸出端口。例如：

  當晶體A的磁場使偏振面旋轉90°，晶體B無磁場時，光信號優先輸出至端口2；

  通過調整電流方向或大小，可實現光路在4個輸出端口間的動態切換。

  二、1x4 PM磁光開關的產品核心特點

  1、全固態設計，超長壽命

  四川梓冠光電的1x4 PM磁光開關采用全固態晶體結構，無機械移動部件，徹底消除了傳統機械式光開關因磨損導致的壽命限制。經測試，其壽命超過300億次循環（行業標準為10億次），可滿足航天航空、數據中心等“零維護”場景的嚴苛需求。

  2、微秒級響應，極速切換

  常規型號切換速度為10-30微秒，超快型號可達2-20微秒，比機械式光開關快100倍以上。在數據中心光網絡保護中，該開關可在光鏈路中斷前完成備用路徑切換，避免數據丟失。

  3、極端環境適應性

  產品通過GJB 9001C-2017軍工質量認證，工作溫度范圍覆蓋-40℃至85℃，存儲溫度達-55℃至125℃，可耐受沙漠高溫、太空輻射、強振動等極端條件。

  4、低功耗與高穩定性

  開關電壓僅3-5V，電流小于200mA，功耗比MEMS光開關降低60%。在大型數據中心中，單臺設備每年可節省電費超千元。同時，其偏振相關損耗（PDL）僅0.2dB，回波損耗（RL）超40dB，確保光信號傳輸質量。

  5、雙向傳輸與緊湊設計

  支持同一端口雙向光信號傳輸，單臺設備可替代兩臺單向光開關，節省50%空間與成本。產品尺寸為37×16×7.5mm，便于集成于高密度光模塊中。

  三、1x4 PM磁光開關的核心參數

  四、1x4 PM磁光開關的應用場景與案例分析

  1、光開關領域：光網絡路由與保護

  ①應用優勢：

  毫秒級故障切換：在骨干網、5G前傳等場景中，當主用光纖因施工被切斷時，磁光開關可在10微秒內將光信號切換至備用路徑，避免業務中斷。

  高帶寬利用率：支持光交叉連接（OXC）系統，實現不同光路之間的靈活調度，提升網絡靈活性。

  ②案例：

  某省級運營商在5G前傳網絡中部署梓冠1x4 PM磁光開關，將光鏈路故障恢復時間從毫秒級縮短至微秒級，業務中斷率降低90%。

  2、高速保護系統：數據中心光網絡

  ①應用優勢：

  預切換保護：在數據中心內部，磁光開關可實時監測光鏈路質量，在衰減超過閾值前自動切換至備用路徑，確保數據零丟失。

  低功耗設計：單臺設備功耗低于1W，顯著降低數據中心PUE值。

  ②案例：

  某大型云計算廠商在核心機房部署梓冠磁光開關，實現光鏈路故障的“零感知”切換，年節省電費超百萬元。

1x4 PM磁光開關尺寸圖

  3、系統監控：光傳感與測量

  ①應用優勢：

  高精度測量：為激光雷達、光譜分析等設備提供穩定光路控制，支持納米級精度光學測量。

  多波長動態切換：在半導體晶圓檢測中，磁光開關可快速切換不同波長的檢測光，提升良品率。

  ②案例：

  某半導體制造企業利用梓冠1x4 PM磁光開關實現晶圓缺陷檢測系統的多波長動態切換，檢測效率提升30%。

  4、測試測量：光通信器件研發

  ①應用優勢：

  低偏振相關損耗：PDL僅0.2dB，避免測試過程中因偏振態變化引入誤差。

  高重復性：切換重復性≤±0.01dB，確保測試數據一致性。

  ②案例：

  某光模塊廠商在研發100G光模塊時，采用梓冠磁光開關構建測試平臺，將偏振相關損耗測試誤差從0.5dB降低至0.1dB。

  5、光纖傳感系統：量子通信與航天航空

  ①應用優勢：

  量子密鑰分發（QKD）：低PDL特性可避免光子偏振態失真，確保量子糾纏態穩定傳輸，支撐“京滬干線”等國家量子通信工程。

  航天航空：在衛星、飛船等載體中，耐受輻射與振動，實現光傳感信號的精準切換。

  ②案例：

  某量子通信研究機構在QKD系統中部署梓冠磁光開關，將量子比特誤碼率從2%降低至0.5%，顯著提升系統安全性。

1x4 PM磁光開關模塊電氣參數

  五、總結

  四川梓冠光電的1x4 PM磁光開關憑借其法拉第旋光效應、全固態設計及軍工級可靠性，已成為光通信、高速保護、系統監控等領域的核心器件。其微秒級響應速度、超長壽命及低功耗特性，不僅解決了傳統機械式光開關的磨損與延遲問題，更在量子通信、航天航空等極端環境中展現出不可替代的優勢。未來，隨著5G、數據中心及量子技術的普及，該產品有望進一步推動光通信行業的智能化與高效化發展。
