16通道高速硅基可調光衰減器：一文帶你了解是什么？詳解梓冠產品在多通道光功率均衡、通信網絡光功率控制、模擬信號調制等領域的實際應用

  16通道高速硅基可調光衰減器（VOA），在5G前傳、數據中心互聯（DCI）及相干光通信系統中，憑借其硅基光子集成技術、微秒級響應速度及低功耗設計，正成為光模塊廠商、電信運營商及科研機構解決光功率動態均衡問題的首選方案。四川梓冠光電將從技術原理、核心參數及應用場景三方面，深度解析這款產品的創新價值。

  一、16通道高速硅基可調光衰減器的產品定義與工作原理

  1、產品定義

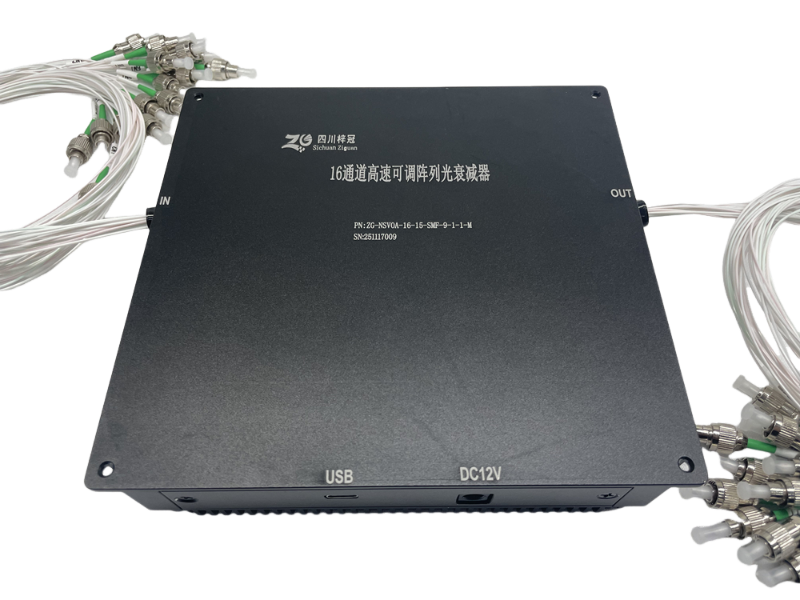

  16通道高速硅基可調光衰減器是一種基于硅基光子集成技術的全固態光學器件，可同時對16個獨立光通道的功率進行動態調節，衰減范圍最大值25dB，支持C波段（1530-1565nm）及L波段（1565-1625nm）應用。其核心功能包括：

  ①多通道獨立控制：每個通道可單獨設置衰減值，實現光功率的精準均衡；

  ②高速動態響應：支持微秒級衰減量切換，滿足光網絡保護倒換需求；

  ③低插入損耗：典型值≤1.5dB，避免因衰減器引入額外信號損耗。

  2、工作原理

  該產品采用熱光效應與硅基波導結構相結合的技術路徑，其核心結構包括：

  ①硅基波導陣列：16個獨立波導通道集成于同一硅基芯片，每個通道包含一段熱光調制區；

  ②加熱電極：在波導上方沉積金屬電極，通過電流加熱改變波導材料的折射率；

  ③耦合結構：采用端面耦合或光柵耦合技術，實現與單模光纖的高效對接。

  熱光效應公式：

  當電流通過加熱電極時，波導區域溫度升高，導致硅的折射率變化量Δn與溫度變化ΔT的關系為：

  其中，硅的折射率溫度系數dTdn≈1.8×10?4/℃。折射率變化會改變波導的有效折射率，進而調整光信號的傳輸模式，實現衰減量的動態調節。

  衰減量控制模型：

  衰減量A（dB）與加熱功率P的關系可通過經驗公式近似：

  其中，α為熱光調制效率（dB/mW），β為初始損耗（dB），均通過出廠校準確定。用戶可通過UART接口發送指令，精確控制每個通道的加熱功率，從而設定目標衰減值。

  二、16通道高速硅基可調光衰減器的產品核心特點

  1、硅基集成化設計，小型化與低成本

  ①16通道集成：單芯片集成16個獨立衰減通道，尺寸僅50×30×5mm，比傳統分立式方案體積縮小80%；

  ②CMOS兼容工藝：采用標準硅基光子制造流程，成本較鈮酸鋰方案降低60%。

  2、微秒級響應，支持光網絡保護

  ①上升/下降時間：≤5μs（10%-90%），比機械式VOA快100倍；

  ②保護倒換應用：在光鏈路故障時，可快速降低主用通道功率，同時提升備用通道功率，實現“零中斷”切換。

  3、低功耗與高線性度

  ①單通道功耗：典型值≤50mW（滿衰減時），16通道總功耗≤800mW；

  ②衰減線性度：≤0.1dB/dB，確保衰減量與控制電壓呈嚴格線性關系，避免信號失真。

  4、寬波長范圍與高可靠性

  ①波長范圍：1525-1565nm（C波段），可選L波段擴展；

  ②MTBF：≥50萬小時，通過Telcordia GR-468-CORE可靠性認證。

  三、16通道高速硅基可調光衰減器的核心參數

  四、16通道高速硅基可調光衰減器的應用場景

  1、多通道光功率均衡：5G前傳與數據中心互聯

  ①應用優勢：

  動態均衡：在5G前傳AAU（有源天線單元）中，16通道VOA可實時調整各波長光功率，補償因光纖長度差異導致的功率不均，確保接收端靈敏度一致；

  節能降耗：通過精準衰減，避免高功率通道對低功率通道的串?dāng)_，降低光放大器能耗。

  ②案例：

  某省級運營商在5G前傳網絡中部署梓冠16通道VOA，將16個波長的光功率差異從±3dB壓縮至±0.5dB，接收端誤碼率（BER）降低1個數量級，同時光放大器功耗減少20%。

  2、通信網絡光功率控制：相干光通信與ROADM系統

  ①應用優勢：

  相干光模塊校準：在400G/800G相干光模塊生產中，VOA可模擬不同傳輸距離的光功率衰減，加速模塊參數校準；

  ROADM光層調度：在可重構光分插復用器（ROADM）中，16通道VOA可獨立控制各波長的功率，避免因功率過載導致的非線性效應。

  ②案例：

  某光模塊廠商在800G相干光模塊測試中，采用梓冠VOA將校準時間從2小時/模塊縮短至15分鐘/模塊，測試通過率從85%提升至98%。

  3、模擬信號調制：光子雷達與微波光子學

  ①應用優勢：

  高精度調制：VOA的衰減量與控制電壓呈線性關系，可用于模擬光信號的幅度調制，支撐光子雷達的波束成形；

  低噪聲特性：硅基波導結構避免電光調制器的射頻干擾，信噪比（SNR）提升10dB。

  ②案例：

  某科研機構在光子雷達系統中部署梓冠16通道VOA，實現16路光信號的獨立幅度調制，波束指向精度提升50%，目標探測距離延長30%。

光纖長度定義

  五、總結

  四川梓冠光電的16通道高速硅基可調光衰減器通過硅基光子集成技術、熱光效應調制及微秒級響應設計，解決了多通道光網絡中的功率均衡、動態控制及成本優化難題。其核心優勢在于：

  1、技術突破：單芯片集成16通道，功耗與成本雙降；

  2、場景覆蓋：從5G前傳到相干光通信，再到光子雷達，展現全場景適應能力；

  3、價值提升：通過精準功率控制，顯著降低系統誤碼率、能耗及測試成本。

  未來，隨著800G/1.6T光模塊及C+L波段ROADM的普及，該產品有望成為光通信基礎設施中的“標準配置”，推動行業向更高帶寬、更低功耗的方向演進。
