二、1550nm保偏鈮酸鋰強度調制器的特點：
X切Y傳鈮酸鋰
鈦擴散或質子交換波導
低驅動電壓
獨立偏置電極
零啁啾
保偏光纖設計
精密斜耦合
優異的長期穩定性
三、1550nm保偏鈮酸鋰強度調制器的應用領域：
高速光通信
脈沖產生與整形
光纖傳感系統
激光雷達
模擬傳輸系統
四、1550nm保偏鈮酸鋰強度調制器的參數：
| 參數 | 單位 | 最小值 | 典型值 | 最大值 |
| 波長 | nm | 1550 | ||
| 半波電壓DC直流電極 | V | 6.5 | 7 | |
| 電光帶寬S21@-3dB | GHz | 3 | ||
| RF 半波電壓@DC | V | 3.5 | 4 | |
| 偏置半波電壓 | V | 5 | ||
| 抖動 | dB | 0.5 | 1 | |
| 電回波損耗S110-20GHz | dB | -12 | -10 | |
| 射頻連接器輸入電阻 | Ω | 40 | ||
| 輸入阻抗直流連接器 | Ω | >1M | ||
| 晶體：Lithium Niobate | . | X-cut Y-propagation | ||
| 波導制作（waveguide process） | APE工藝 | |||
| 插入損耗 | dB | 3 | 4 | |
| 光回波損耗 | dB | <-45 | ||
| 波長相關損耗（1480-1600nm） | dB | 0.5 | 1 | |
| 直流（DC）消光比 | dB | 20 | 22 | |
| 輸入光纖 | Panda保偏光纖1.5米長，900um | |||
| 輸出光纖 | SMF-28單模光纖1.5米長，900um（PMF可選） | |||
| 輸入RF連接器 | SMA | |||
| DC連接器 | Pin feed-through直徑：1.0mm | |||
| 封裝尺寸 | mm | 110 x12.5 x9.0 | ||
| 工作溫度 | ℃ | 0~ +70 | ||
| 存儲溫度 | ℃ | -40 ~ +85 | ||
| DC輸入最大電壓 | V | ±20 | ||
| 最大RF輸入功率 | dBm | 28 | ||
| 最大輸入光功率 | mW | 200（APE工藝） | ||
| 備注：1310nm、1064nm、850nm 波長可定制 | ||||

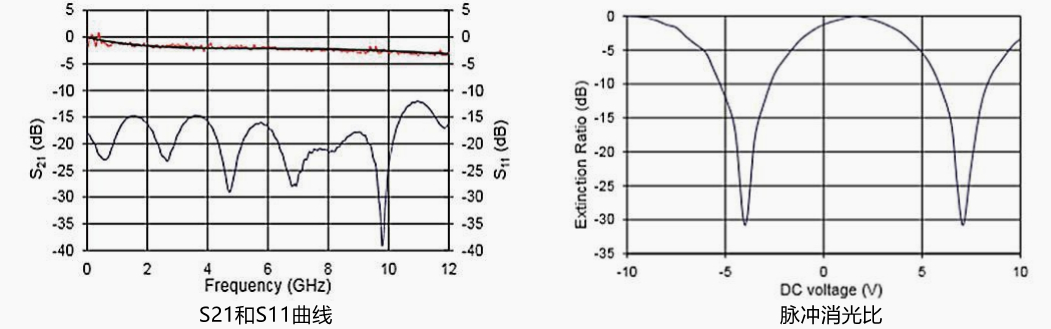

五、1550nm保偏鈮酸鋰強度調制器測試曲線

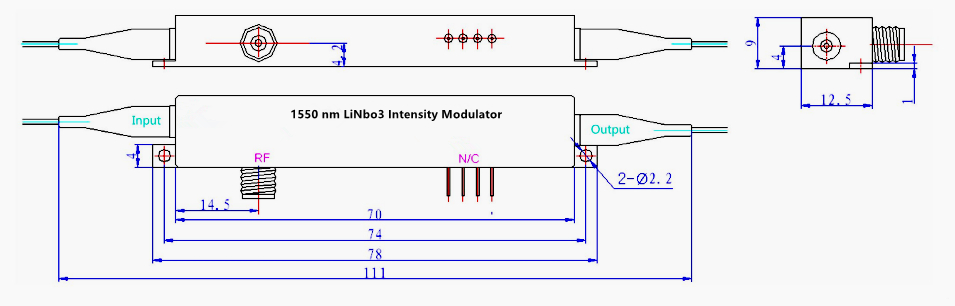

六、1550nm保偏鈮酸鋰強度調制器機械尺寸
七、四川梓冠光電1550nm保偏鈮酸鋰強度調制器訂購信息
型號：ZG-IM-A-B-C-D-E-F
| ZG-IM | A | B | C | D | E | F |
| 波長 | 電光帶寬 | 輸入光纖 | 輸出光纖 | 輸入光纖連接器 | 輸出光纖連接器 | |
| 850=850nm 1064=1064nm 1550=1550nm | 3=3GHz 10=10GHz | PMF=偏振保持光纖 SMF=單模光纖 | PMF=偏振保持光纖 SMF=單模光纖 | 00=裸光纖 FA=FC/APC FS=FC/SPC | 00=裸光纖 FA=FC/APC FS=FC/SPC |
