200MHz相位調制器

一、200MHz相位調制器的定義：
200MHz相位調制器是一款采用鈮酸鋰（LiNbO3）材料制造的高性能相位調制器。該調制器設計用于在1030nm至1070nm的波長范圍內工作，具備200MHz的帶寬，并且能夠在超低驅動電壓下實現高效的相位調制。同時，該調制器采用退火質子交換(APE)光波導制造，并使用保偏（PM）輸入和輸出光纖，確保光信號在傳輸過程中的偏振狀態保持穩定，易于與其他光學元件集成。

二、200MHz相位調制器的特點：
寬波長范圍
X-切APE工藝
高帶寬
超低驅動電壓
低光損
保偏輸出

三、200MHz相位調制器的應用領域：
相干通信
光學啁啾
光學傳感
調頻光譜
移頻
激光線寬展寬

四、200MHz相位調制器的參數：

參數	單位	數值
最大輸入光功率	mW	300
工作波長	nm	1030-1070
插入損耗	dB	≤3.5dB，3.0dB typ.
芯片偏振消光比	dB	≥60
尾纖偏振消光比	dB	≥20
波導工藝		退火質子交換
回波損耗	dB	≤-45
S21帶寬	MHz	100MHz typ.@200MHz
Vpi	V	1.3V typ.，≤1.6V@10kHz
射頻輸入電壓	V	≤10Vpp
阻抗		高阻抗
工作溫度	℃	+5~+60
存儲溫度	℃	+5~+70
工作濕度	%	0~ 90
光纖型號		SM98-PS-U40D
套管規格	μm	900
光連接頭		PM FC/APC，鍵與慢軸對齊
RF連接頭		SMA母頭

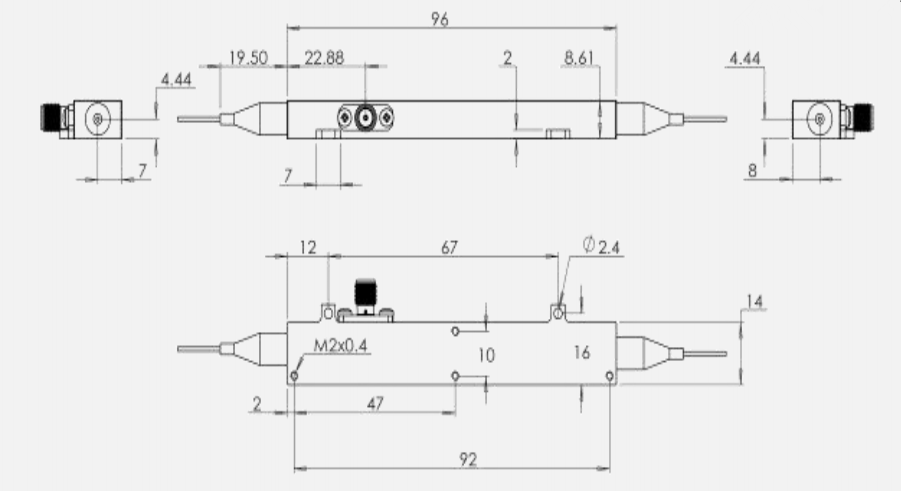

機械尺寸	mm	96x14x8.6
