40G固定衰減器

一、40G固定衰減器的定義：
40G固定衰減器，屬于射頻微波器件，可在DC-40GHz頻率范圍內，提供固定衰減量的信號調節，主要用于射頻信號鏈路中精準控制信號強度。

二、40G固定衰減器的特點：
多規格精準衰減
寬頻帶適配
穩定耐用
小巧輕便
功率適配性強

三、40G固定衰減器的應用領域：
通信測試
射頻系統研發
航空航天與國防
儀器儀表配套

四、40G固定衰減器的參數：

參數	最小值	典型值	最大值	單位
頻率范圍	DC		40	GHz
衰減量		3		dB
衰減精度		±0.5		dB
輸入回波損耗		16		dB
輸出回波損耗		16		dB
特性阻抗		50		ohm
最大輸入功率			1.5	W
輸入&輸出連接器類型	2.92			mm
工作溫度范圍	-40		85	℃
保存溫度范圍	-55		125	℃
重量		50		g

備注：
1、上述規格為3dB固定衰減器規格。(RL =16dB對應VSWR=1.38:1)；
2、其它值（6dB,9dB,12dB,15dB,18dB,21dB,24dB,27dB,30dB）固衰規格，除衰減值外，參數與3dB固衰一致

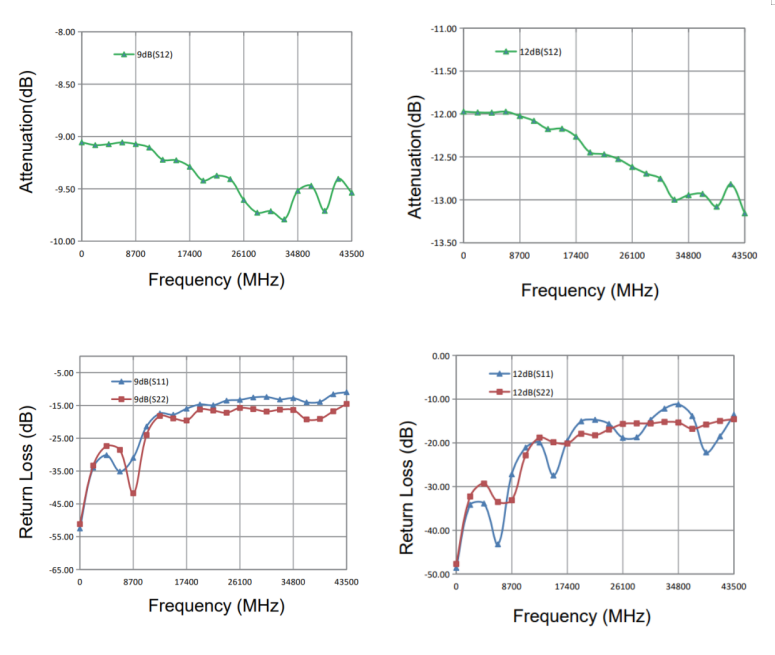

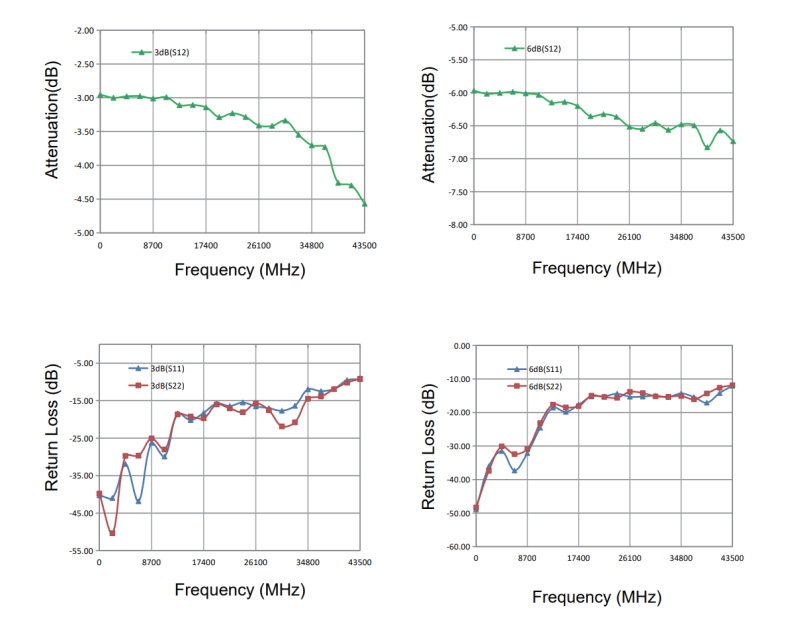

參考測試數據

五、四川梓冠光電40G固定衰減器訂購信息

型號：ZG-FIXED-VOA-A-B-C-D-E

ZG-FIXED-VOA	A	B	C	D	E
	頻率范圍	衰減量	衰減精度	最大輸入功率	輸入&輸出連接器類型
	DC 40=40GHz	3=3dB 6=6dB XX=others	±0.5	1.5W	2.92mm
