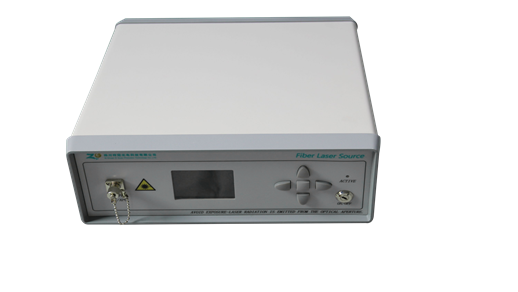

一、40nmC波段可調諧掃頻光纖激光器的定義
40nmC波段可調諧掃頻光纖激光器采用專業的電流掃頻驅動技術，配合獨有的穩頻技術，使激光器保持單縱模、超低相對強度噪聲和相位噪聲高性能穩定輸出，實現穩定功率，窄線寬，低噪聲光信號掃頻輸出。
二、40nmC波段可調諧掃頻光纖激光器特性
光譜線寬小于300kHz
高邊模抑制比
高頻率穩定性，無跳模
低相對強度噪聲
三、40nmC波段可調諧掃頻光纖激光器應用領域：
氣體檢測
相干光通信
光纖水聽器
激光雷達
四、40nmC波段可調諧掃頻光纖激光器規格參數
| 參數指標 | 單位 | 數值 |
| 波長范圍 | nm | 1528-1568 |
| 信噪比 | dB | >35 |
| 單頻點掃描頻率 | Hz | 2000 |
| 輸出功率 | mW | ≥20 |
| 光學掃頻范圍 | nm | ＞40 |
| 光譜線寬 | MHz | ≤5 |
| 掃描步長 | GHz | 1 |
| 波長穩定度 | pm | ＜1 |
| 邊模抑制比 | dB | ≥40 |
| 波長絕對精度 | pm | ＜5 |
| 波長相對精度 | pm | ＜2 |
| 相對強度噪聲@>1MHz | dB/Hz | <-110dB/Hz@1MHz |
| 功率不穩定性 | <5% | |
| 輸出光纖類型 | SMF-28e、PM1550 | |
| 工作溫度 | -15~55° | |
| 供電 | DC5V | |
| 產品尺寸 | mm | 120(L)×80(W)×15.6(H)（模塊） |
備注：該產品屬于定制產品
1、（波長穩定度根據實測可能＜5pm）
2、（在工作溫度范圍內，需要解決溫飄）
3、單頻點掃描時需時間去穩定頻點
①掃描步長為 1GHz的時候，掃描5000 個點（1528.000nm~1568.000nm，1GHZ 等于 8pm），總掃描時間是2.5s
②掃描步長為 2GHz的時候，掃描2500 個點（1528.000nm~1568.000nm，1GHZ 等于 8pm），總掃描時間是1.25s
五、40nmC波段可調諧掃頻光纖激光器的通訊協議
| 序號 | 協議 | 項目 | 命令 | 舉例 |
| 1 | 發送掃描起始頻率到模塊（ 寫數據到 Reg 0x93）（缺省為196250） | 上位機發送些寄存器 | 0xXX 0x93 0xHH 0xL | 例:起始頻率=196250GHZ 則: 0XHHLL = 196251-196250 = 0x0001 |
| 模塊回上位機 | 0xXX 0x93 0xHH 0xLL | |||
| 0xHHLL = (196251-起始頻率) | ||||
| 2 | 發送掃描步長到模塊（ 寫數據到 Reg 0x94） （缺省為1） | 上位機發送些寄存 | 0xXX 0x94 0xHH 0xLL | 例：掃描步長=1GHZ 則：0xHHLL=0x0001 掃描步長可以設成整數1或2 |
| 模塊回上位機 | 0xXX 0x94 0xHH 0xLL | |||
| 0xHHLL=掃描步長 | ||||
| 3 | 發送掃描停止頻率到模塊（ 寫數據到 Reg 0x95）（缺省為191150） | 上位機發送些寄存器 | 0xXX 0x95 0xHH 0xLL | 例：停止頻率=191150 GHZ 則：0XHHLL=196251-191150 = 0x13ED |
| 模塊回上位機 | 0xXX 0x95 0xHH 0xLL | |||
| 0xHHLL=(196251-停止頻率) | ||||
| 4 | 發送掃描控制命令到模塊（寫數據到Reg 0xA4） | 上位機發送些寄存器 | 0xXX 0xA4 0x00 0xLL | |
| 模塊回上位機 | 0xXX 0xA4 0x00 0xLL | |||
| 0xLL=0x01單一周期掃描 0x02循環掃描 0x00停止/中斷掃描 設定寄存器的順序依次為：Reg 0x93,0x94,0x95,0xA4 | ||||
| 5 | 讀取序列號 | 上位機發送些寄存器 | 0xXX 0Xc1 0x00 0x00 | 例：序列號99999999=0x05F5E0FF; 則0xXX 0Xc1 0x00 0x00響應0xXX 0xc1 0x05 0xF5 0xXX 0Xc2 0x00 0x00響應0xXX 0xc2 0XE0 0xFF |
| 模塊回上位機 | 0xXX 0xc1 0xHH 0xHH | |||
| 上位機發送些寄存器 | 0xXX 0Xc2 0x00 0x00 | |||
| 模塊回上位機 | 0xXX 0xc2 0xLL 0xLL | |||
| 6 | 讀取版本號 | 上位機發送些寄存器 | 0xXX 0Xc3 0x00 0x00 | |
| 模塊回上位機 | 0xXX 0xc3 0xHH 0xLL | |||
| 7 | 設置掃描速度 | 上位機發送些寄存器 | 0xXX 0X96 0xHH 0xLL | |
| 模塊回上位機 | 0xXX 0x96 0xHH 0xLL | |||
| HHLL:支持速度可調 | ||||
六、40nmC波段可調諧掃頻光纖激光器的觸發信號

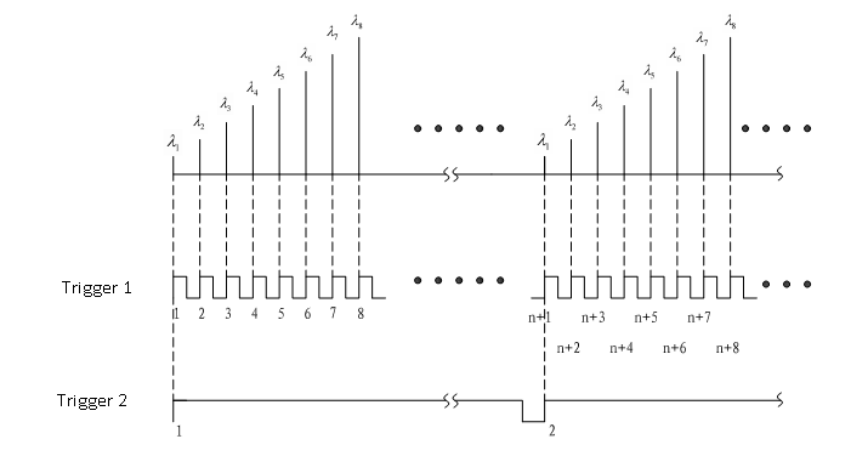

開始掃描時，第一個DAC給出時Trigger2產生上升沿，Trigger1的第一個上升沿在第一個DAC給出延時一個掃描步進時間再給上升沿，占空比50%，依此類推，Trigger2在最后一個掃描點的DAC給出后變低。循環掃描時，以上連續重復工作。

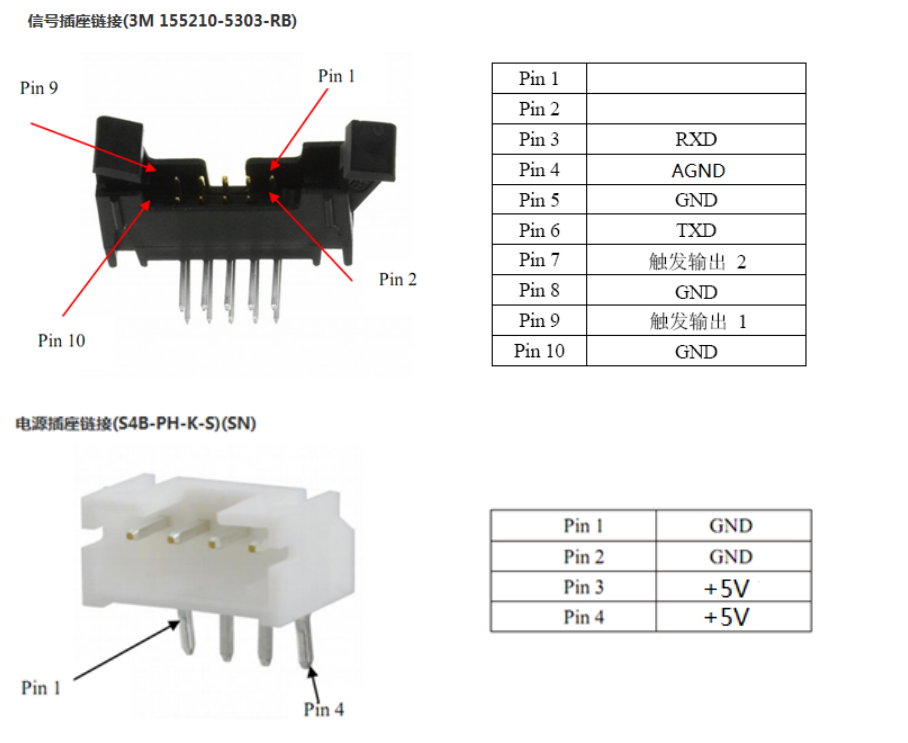

七、40nmC波段可調諧掃頻光纖激光器的電氣接口
八、40nmC波段可調諧掃頻光纖激光器的固定頻率輸出方法（3個步驟）
（步驟1和步驟2的固定頻率為同一個頻率）
（固定頻率可配置范圍為：196249GHz-191155GHz）
| 步驟1 | 上位機發送些命令 | 0xXX 0x93 0xHH 0xLL | 例:固定頻率=196249GHZ 則:0XHHLL=196250-196249=0x0001 |
| 模塊回復 | 0xXX 0x93 0xHH 0xLL | ||
| 0xHHLL=(196250-固定頻率) | |||
| 步驟2 | 上位機發送些命令 | 0xXX 0x95 0xHH 0xLL | 例:固定頻率=196249GHZ 則:0XHHLL=196250-196249=0x0001 |
| 模塊回復 | 0xXX 0x95 0xHH 0xLL | ||
| 0xHHLL=(196250-固定頻率) | |||
| 步驟3 | 上位機發送些命令 | 0Xd1 0xA4 0x00 0x02 | |
九、40nmC波段可調諧掃頻光纖激光器尺寸圖（模塊/臺式）
十、四川梓冠光電40nmC波段可調諧掃頻光纖激光器采購信息
型號：ZG-?TLS-A-B-C-D-E
| ZG-?TLS | A | B | C | D | E |
| 波長 | 輸出功率 | 輸出光纖 | 連接頭形式 | 封裝形式 | |
| 1550 | 20=20mW 30=30mW 50=50mW | PM=保偏光纖，線偏輸出 SM=單模光纖 | FA=FC/APC FU=FC/UPC | M=120*80*15.6 |
