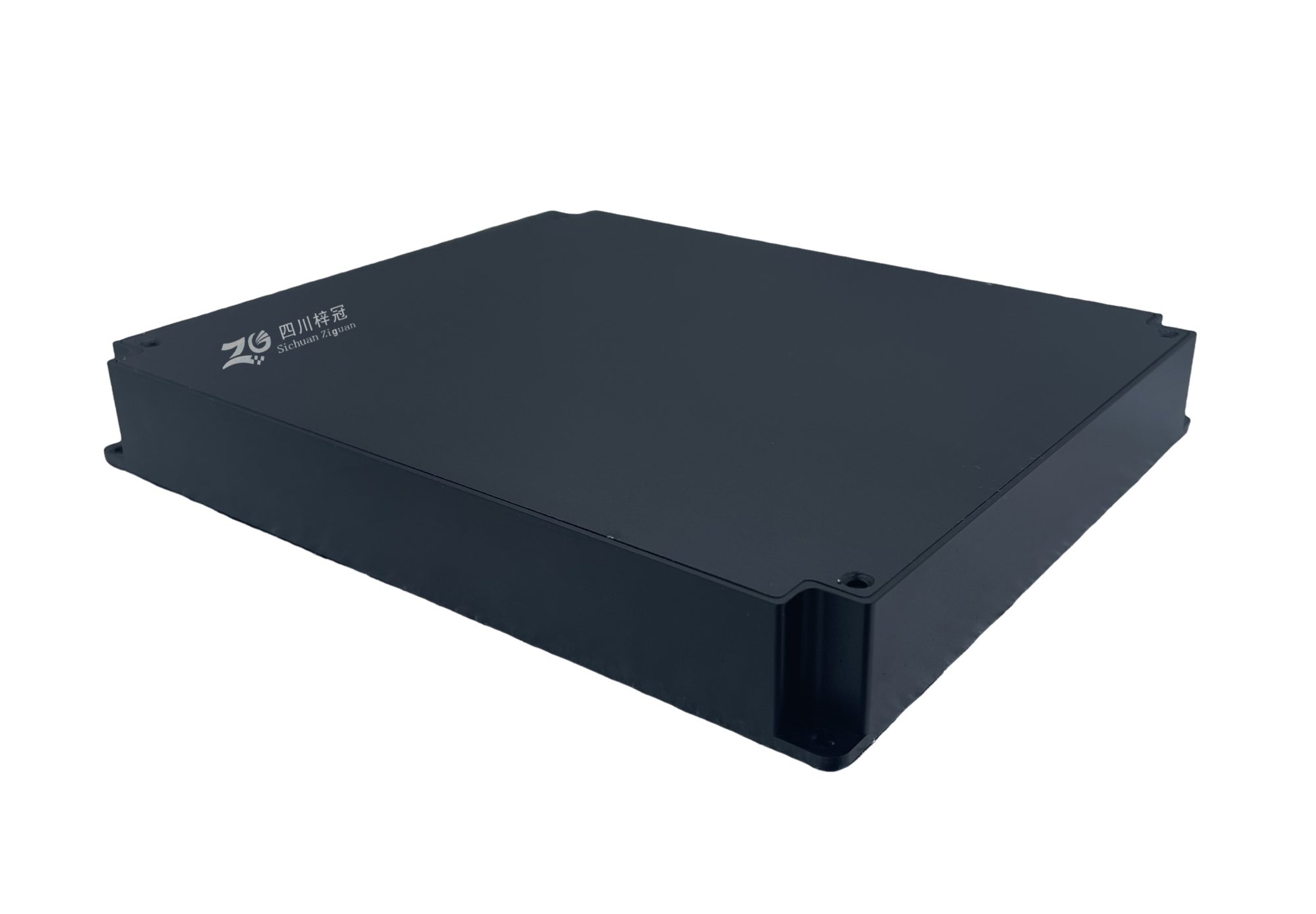

一、多通道多波長SOI可調光延時器模塊定義
多通道多波長SOI可調光延時器是一款基于SOI（硅基絕緣體）平臺的光延時模塊，具備3個獨立通道，共含9個光輸入接口和3個光輸出接口。每通道內部集成1個3CH WDM（波分復用器）和1個9bit可調光延時單元，可對ITU標準波長的光信號實現精確可調延時。
二、多通道多波長SOI可調光延時器模塊特點
多通道多波長并行處理
高精度延時調控
超快切換速度
高功率耐受能力
緊湊低功耗設計
優異的光學隔離性能
三、多通道多波長SOI可調光延時器模塊應用
光通信網絡動態補償
光交換與光路由
相干光通信DSP輔助
光傳感與測試測量
量子光學與光計算
軍事與航空航天光系統
四、多通道多波長SOI可調光延時器模塊參數
1、參數指標
| 參數指標（@25℃） | 單位 | 典型值 | 備注 |
| 通道數 | CH | 3 | |
| 輸入波長 | nm | ITU | |
| 通道間隔 | GHz | 100/200 | |
| 插入損耗 | dB | ≤1.5 | |
| 帶內起伏 | dB | ≤0.5@λc±0.25 | WDM |
| 相鄰通道隔離度 | dB | ≥30 | |
| 非相鄰通道隔離度 | dB | ≥40 | |
| 回波損耗 | dB | ≥45 | |
| 延時位數 | / | 9/10 | |
| 最小延時步進 | ps | 2 | |
| 可調節最大延時量 | ps | 1022/2046 | |
| 延時切換時間 | μs | 1 | |
| 插入損耗 | dB | ≤13/15 | |
| 各延時態損耗差異 | dB | ±1 | 9bit可調光延時 |
| 最大耐受光功率 | dBm | 26 | |
| 回波損耗 | dB | 45 | |
| 供電電壓 | V | 5 | |
| 功耗 | W | 1.5 | |
| 模塊尺寸 | mm | 100×80×15 | |
| 工作溫度 | ℃ | -40~70 | |
| 貯存溫度 | ℃ | -50~85 |
2、光學接口
| 參數名稱 | 單位 | 參數要求 | 備注 |
| 光纖類型 | G657 A2 光纖 | ||
| 尾纖類型 | 0.9mm 松套管 | ||
| 尾纖長度 | m | ≥1.0 | |
| 光接頭類型 | FC/APC | 熔接，有熱縮管 |
3、電學接口
| 參數名稱 | 單位 | 參數要求 | 備注 |
| 接口類型 | 插針式 | ||
| 引腳數量 | pin | 3組×12pin | 3組獨立接口 |
| 每組引腳排布 | 6pin 雙排 | 呈雙列直插排列 | |
| 引腳間距 | mm | 1.27 |

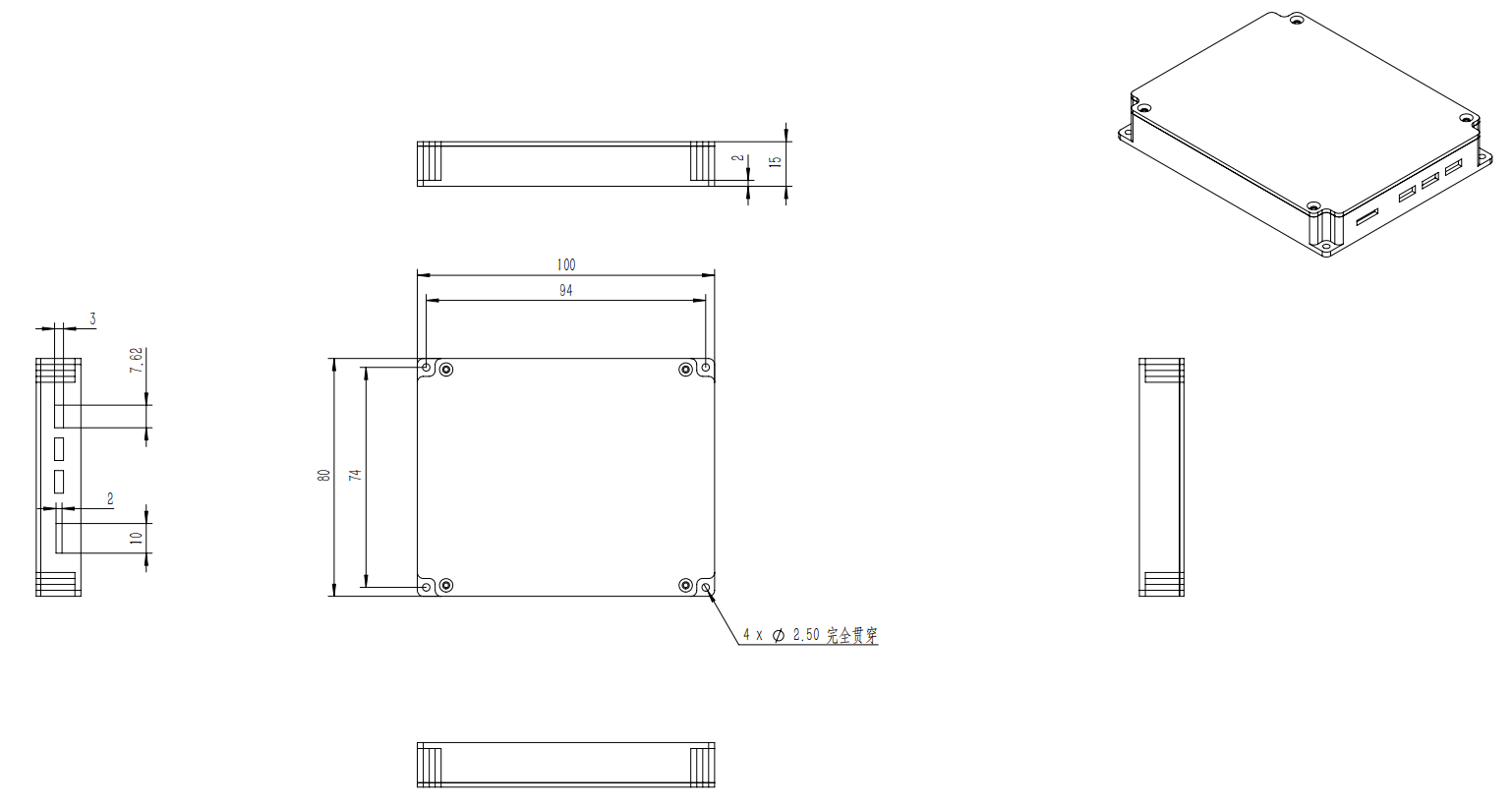

五、多通道多波長SOI可調光延時器模塊尺寸
六、四川梓冠光電多通道多波長SOI可調光延時器模塊訂購信息
型號：ZG-SOI-ODL-A-B-C-D-E-F
| ZG-SOI-ODL | A | B | C | D | E | F |
| 通道數 | 波長 | 延時位數 | 光纖類型 | 尾纖類型 | 接頭類型 | |
| 3 | ITU | 9=9 10=10 | 657=G657 A2 光纖 | 0.9=0.9mm 松套管 | FA=FC/APC |
