電動偏振控制器

電動偏振控制器產品具有全光纖型、控制電流簡單、覆蓋全部綁加球、低插入損耗、高回波損耗等特性，應用于偏振控制器、掃描偏振狀態、器件檢測、光纖偏振測試等領域


產品咨詢
詳細信息

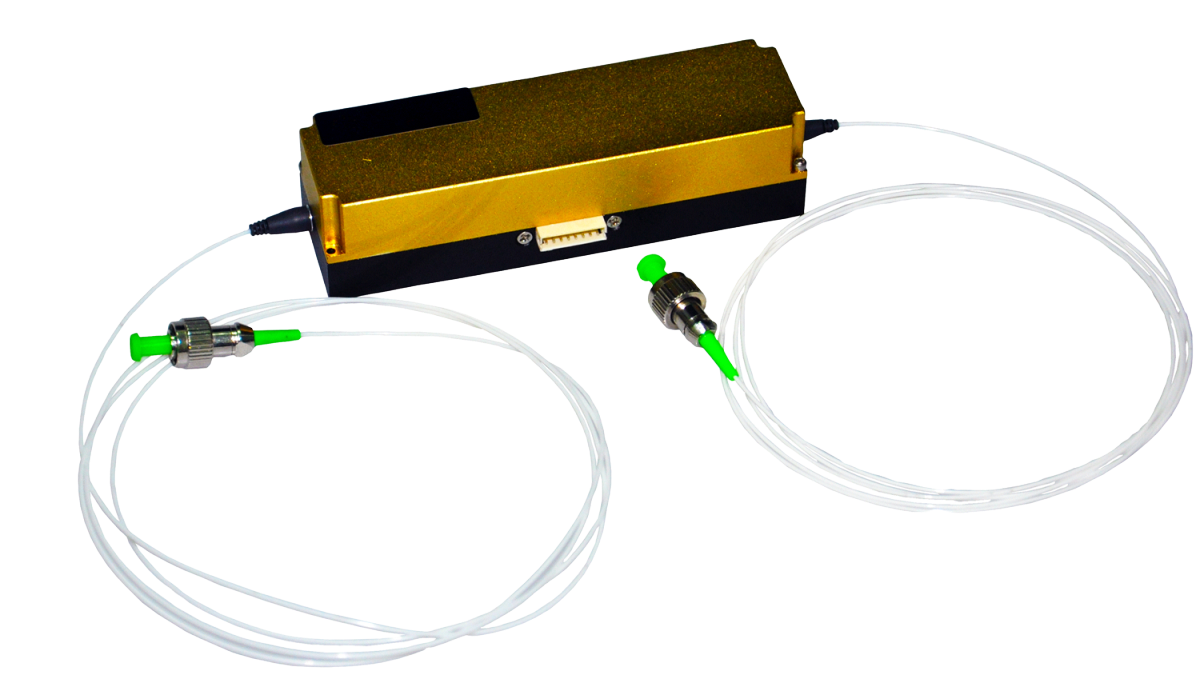

電動偏振控制器

一、產品概述
      ZG全光纖型電動偏振態(SOP)掃描儀利用三個可變的全光纖波片提供邦加球的全覆蓋，使任何輸入SOP轉換為任何需要的輸出SOP。設計允許輸出SOP的連續變化，該設備也可以用于極化控制，無論是在反饋電路或開環配置。
偏振態圍繞WP歐拉軸旋轉。Rotation of the SOP around the WP Eigenaxis.



偏振態圍繞 WP 歐拉軸旋轉



二、電動偏振控制器特性
全光纖型
控制電流簡單
覆蓋全部綁加球
低插入損耗
高回波損耗


三、電動偏振控制器應用
偏振控制器
掃描偏振狀態
器件檢測
光纖偏振測試


四、電動偏振控制器性能參數

    參數單位規格
    工作波長
nm
1300-1610
    插入損耗
dB
<0.8
    偏振模式色散
ps
<0.15
    回波損耗
dB
>70
    最大驅動電流
mA
70
    最到驅動電壓
V
10
    掃描范圍
deg./s
360
    工作溫度
℃
-5 to 70
    貯存溫度
℃
-40 to +85
    光纖類型

SMF28
    輸入&輸出光纖長度
mm
1000


電動偏振控制器規格說明

1.器件將在全波長范圍內工作，在較長的波長上需要更高的電流才能實現開關。
2.損耗不含連接器。
3.部分的控制器最大電流和電壓。
4.掃描速率是邦加球每一節的一個周期的偏振變化速率。


尺寸圖(所有的尺寸都是近似的，可能略有不同)

尺寸圖




五、四川梓冠光電電動偏振控制器訂貨信息

型號：ZG-PC-A-B-C

ZG-PC
ABC
波長
連接頭類型
光纖類型
1300=1300nm
1610=1610nm
XX=others
NE=None
FS=FC/SPC
FA=FC/APC
XX=others
NE=None
900=900um loose tube
