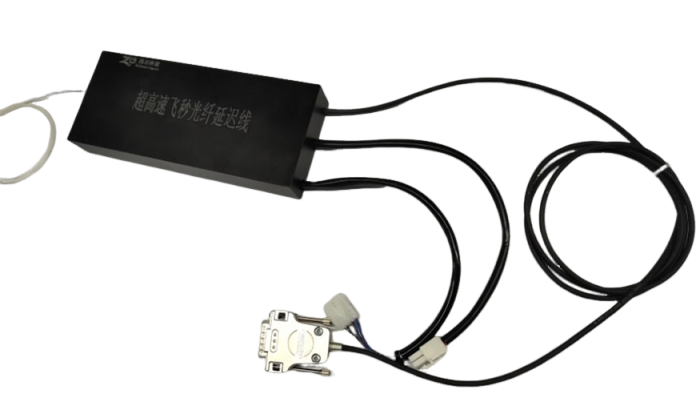

超高速飛秒光延遲線

一、超高速飛秒光延遲線的定義
超高速飛秒光延遲線，顧名思義，是一種能夠實現飛秒級別時間延遲的光學裝置。其核心在于獨特的延遲機械裝置，通過精確控制光纖的物理特性（如長度、折射率等），實現對光信號傳播時間的微調和延遲。飛秒，這一時間單位極為短暫，即便是光速在飛秒之內也只能走過極短的距離，這賦予了超高速飛秒光延遲線前所未有的時間分辨率與空間精度。

二、超高速飛秒光延遲線特性

獨特的延遲機械裝置，連續可靠工作
寬延遲范圍，并可按用戶要求定制
延遲精度高，可達到PS數量級
較低的偏振相關損耗（＜0.1dB）
簡潔緊湊的結構

三、超高速飛秒光延遲線的應用領域：
雷達系統
無線通信
醫學影像
光通信網絡

四、超高速飛秒光延遲線規格參數

參數	指標
工作波長	1260~1650,1310~1550,可定制 850,980,10601260~1650,
校準波長	1310~1550(可選)
延遲范圍	0~433ps
	0~866ps
	0~1700ps
精度	＜0.05ps
分辨率	0.1um
掃描速度	1000~1300mm/s
延遲重復性	±0.5mm
插入耗損	典型.0.8dB,最大1.2dB
回波損耗	> 55 dB
插入損耗變化	±0.8dB@0~1700PS
電壓	12V
傳輸光功率	最大500mW
消光比	>18 dB
工作溫度	0-~65℃
儲存溫度	-40~65℃
光纖類型	Conning SMF-28 OR FujiKura PM Panda fiber
尺寸（LxWxH）	180x61x26mm @ 0~433ps 866ps 1700ps
以上規格均不含連接頭

典型延遲譜線

五、四川梓冠光電超高速飛秒光延遲線采購信息

型號：ZG-ODL-A-B-C-D

ZG-ODL

延遲量

光纖類型

纖長

連接頭

433=433ps

866=866ps

1700=1700ps

XX=others

S9=SMF 900um

M5=MMF 50/125/900um

M6=MMF 62.5/125/900um

PM=PM panda

XX=others

1=1.0M

2=2.0M

NE=None

FA=FC/APC

FP=FC/PC

SP=SC/PC

SA=SC/APC

ST=ST/PC

LA=LC/APC

LP=LC/PC

XX=others
