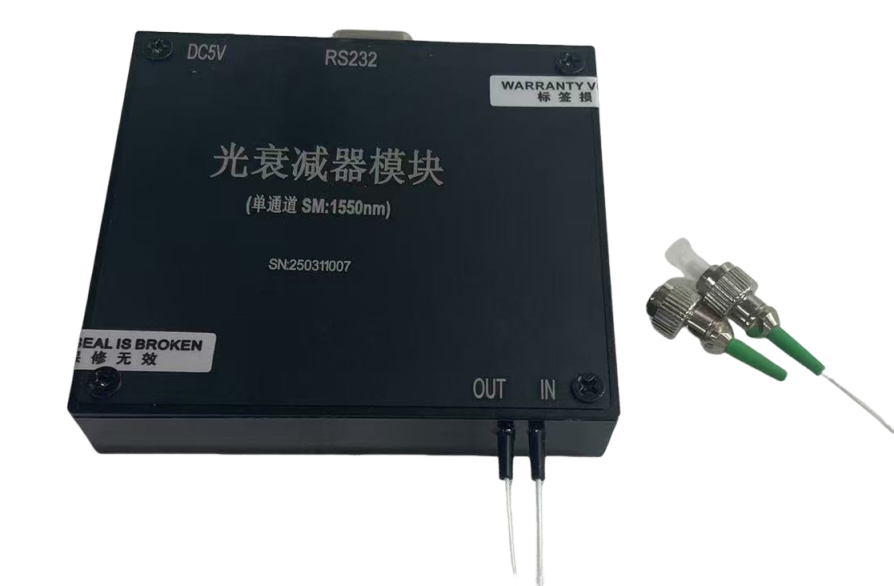

單通道光衰減器模塊

一、單通道衰減器模塊的定義
單通道衰減器模塊是一種專門設計用于減少信號強度的電子元件。它通過吸收、反射或散射等方式，將輸入信號的功率降低到所需的級別，而不改變信號的基本波形和頻率特性。這種模塊廣泛應用于需要精確控制信號強度的場合，如光纖通信系統、無線通信測試、音頻處理等。

二、單通道衰減器模塊的特點

高精度
寬頻帶
低損耗
可調性（對于可調衰減器）

穩定性

三、單通道衰減器模塊的應用領域

光纖通信系統
無線通信測試
音頻處理
醫療成像
激光行業

四、單通道衰減器模塊的技術參數

參數	規格
工作電壓（V）	8-12V(or 5V)
工作波長	1260-1650 or 980nm/1064nm
中心波長	1310/1550/1064
衰減范圍	0-60
插入損耗（dB）	0-30	≤1.2
	0-40	≤2.0
	0-60	≤2.5
衰減穩定度	±0.04(max)
回波損耗	＞ 55
工作溫度（℃）	- 20～60
儲存溫度（℃）	-40～80
連接器類型	可選
尾纖長度	根據客戶要求定制
控制協議	RS232
通道數	可定制
物理尺寸(長X寬X高）	4通道及以下	86X77X18 mm
	1-4CH	86X77X18 mm
	8通道及以下	100X90X22mm
	5-8CH	100X90X22mm
	16通道及以下	170X100X28mm
	9-16CH	170X100X28mm

五、單通道衰減器模塊接線定義

功能	引腳	功能定義
供電電源	紅色	電源正極
供電電源	黑色	電源負極
串口RS232	DB9-2	TX
	DB9-3	RX
	DB9-5	GND

六、單通道衰減器模塊控制方法

1、串口配置

串口選項	數據設置
波特率	9600
停止位	1位
數據位	8位
奇偶效驗	無
是否十六進制發送	是

2.通信協議

功能	指令	說明
設置衰減值	FC ID 11	XX XX為設置的衰減值（例：設置1通道為10dB,發送數據為1000，轉換為16進制為03 E8, 則發送指令為FC 01 11 00 03 E8 FE）
	00 XX XX
	FE
微調	FC ID 12	XX XX為0~FFF
	00 XX XX
	FE
	FC ID 13
	00 XX XX
	FE
微調保存	FC ID 14	ID is the channel value to be set.
	00 00 00
	FE

七、四川梓冠光電單通道衰減器模塊訂貨信息

型號：ZG-VOA-A-B-C-D-E

ZG-VOA	A	B	C	D	E
	通道	工作波長	光纖類型	光纖長度	連接頭
	1=1CH 2=2CH XX=others	1060=1060nm 1310=1310nm 1550=1550nm 1625=1625nm X=other	1=裸光纖 900=900um光纖	1=1M 0=others	NE=None FA=FC/APC FP=FC/PC SA=SC/APC
