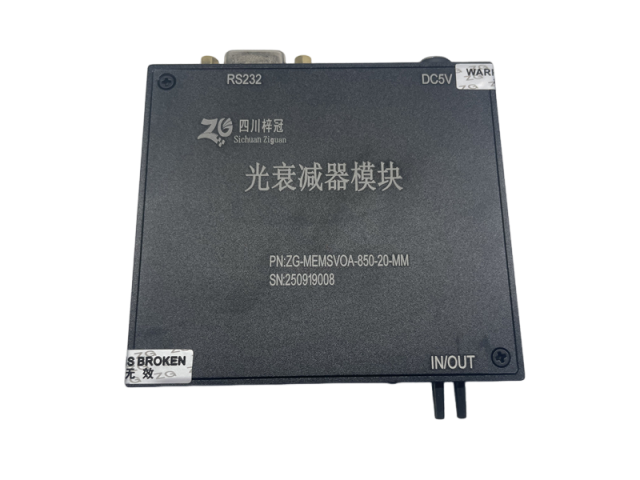

1310nmMEMS光衰減器模塊

一、1310nmMEMS光衰減器模塊的定義
1310nmMEMS光衰減器模塊是一種能量損耗性無源光學器件，其內部含有能夠吸收、散射或反射光信號的材料，用于降低光纖中的光信號功率。作為光通信系統中的關鍵組件，光衰減器模塊通過調整光信號的強度，確保信號在傳輸過程中保持適當?shù)墓β仕剑瑥亩苊庑盘柺д婊蛟O(shè)備損壞。

二、1310nmMEMS光衰減器模塊的特點

高精度調控
高穩定性
快速響應
易于集成

多通道設計

三、1310nmMEMS光衰減器模塊的應用領域

光通信系統
光測試與測量
光功率均衡
光器件測試與校準
其他行業應用

四、1310nmMEMS光衰減器模塊的技術指標

參數	規格
工作電壓（V）	8-12V(or 5V)
工作波長	1310	1260-1650 or 980nm/1064nm 可定制
中心波長	1310/1550/1064
衰減范圍	0-60
插入損耗（dB）	0-30	≤1.2
	0-40	≤2.0
	0-60	≤2.5
衰減穩定度	±0.04(max)
回波損耗	＞ 55
工作溫度（℃）	- 20～60
儲存溫度（℃）	-40～80
連接器類型	可選
尾纖長度	根據客戶要求定制
控制協議	RS232
通道數	可定制
物理尺寸(長X寬X高）	4通道及以下	86X77X18 mm
	1-4CH	86X77X18 mm
	8通道及以下	100X90X22mm
	5-8CH	100X90X22mm
	16通道及以下	170X100X28mm
	9-16CH	170X100X28mm

五、1310nmMEMS光衰減器模塊的接線定義

功能	引腳	功能定義
供電電源	紅色	電源正極
供電電源	黑色	電源負極
串口RS232	DB9-2	TX
	DB9-3	RX
	DB9-5	GND

六、1310nmMEMS光衰減器模塊的控制方法

1.串口配置

串口選項	數據設置
波特率	9600
停止位	1位
數據位	8位
奇偶效驗	無
是否十六進制發送	是

2.通信協議


功能	指令	說明
設置衰減值	FC ID 11	XX XX為設置的衰減值（例：設置1通道為10dB,發送數據為1000，轉換為16進制為03 E8, 則發送指令為FC 01 11 00 03 E8 FE）
	00 XX XX
	FE
微調	FC ID 12	XX XX為0~FFF
	00 XX XX
	FE
	FC ID 13
	00 XX XX
	FE
微調保存	FC ID 14	ID is the channel value to be set.
	00 00 00
	FE

七、1310nmMEMS光衰減器模塊安裝尺寸

八、四川梓冠光電1310nmMEMS光衰減器模塊訂貨信息

型號：ZG-MEMS-VOA-A-B-C-D-E

ZG-MEMS-VOA	A	B	C	D	E
	通道	工作波長	光纖類型	光纖長度	連接頭
	1=1CH 2=2CH XX=others	1060=1060nm 1310=1310nm 1550=1550nm 1625=1625nm X=other	1=裸光纖 900=900um光纖	1=1M 0=others	NE=None FA=FC/APC FP=FC/PC SA=SC/APC
