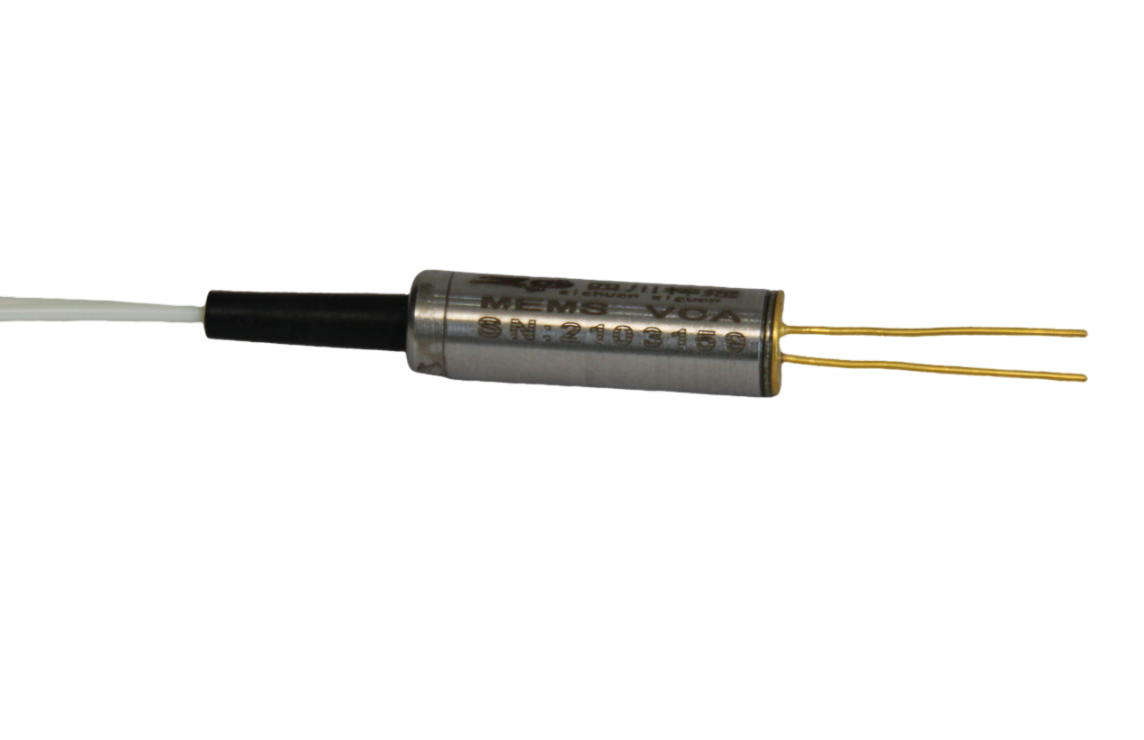

1550nmMEMS光衰減器

一、1550nmMEMS光衰減器的定義
1550nmMEMS光衰減器是一種基于微機電系統技術的光學元件，通過精確控制微機械結構的運動，實現對光路中光信號強度的實時調節。它利用微機械結構的微小位移或變形，改變光信號的傳輸路徑或反射率，從而達到衰減光信號的目的。MEMS光衰減器以其高精度、高穩定性和快速響應的特點，在光通信系統中發揮著重要作用。

二、1550nmMEMS光衰減器的特性

高精度
高穩定性
快速響應

微型化與集成化

三、1550nmMEMS光衰減器的應用范圍

光通信系統
光網絡管理
光器件測試
光傳感領域

四、1550nmMEMS光衰減器的技術參數


參數	單位	指標	備注
波長范圍	nm	1550	1260-1650nm or 980nm/1064nm 可定制
衰減類型		Normally bright or dark
衰減范圍	dB	≥30
最大衰減范圍	dB	≥45
插入損耗	dB	≤0.7 (0.5 Typ.)	不含連接頭損耗
衰減類型		連續
波長相關損耗	dB	≤0.1	在0dB測試
波長相關損耗	dB	≤1	在20dB測試
紋波	dB	≤0.05	0.4nm 帶寬在20dB測試
偏振相關損耗	dB	≤0.1	在0dB測試
偏振相關損耗	dB	≤1	在20dB測試
溫度相關損耗	dB	≤0.15	在0dB測試比較
溫度相關損耗	dB	≤1	在20dB測試比較
回波損耗	dB	≥55
偏振模色散	ps	≤0.5
響應時間	ms	≤2 (1 Typ.)	10-90% 光功率
承受光功率	mW	300
驅動電壓	VDC	6V	在5.2v 典型是40db
功耗	mW	≤2
工作溫度	℃	0 to 70
貯藏溫度	℃	-40 to 85

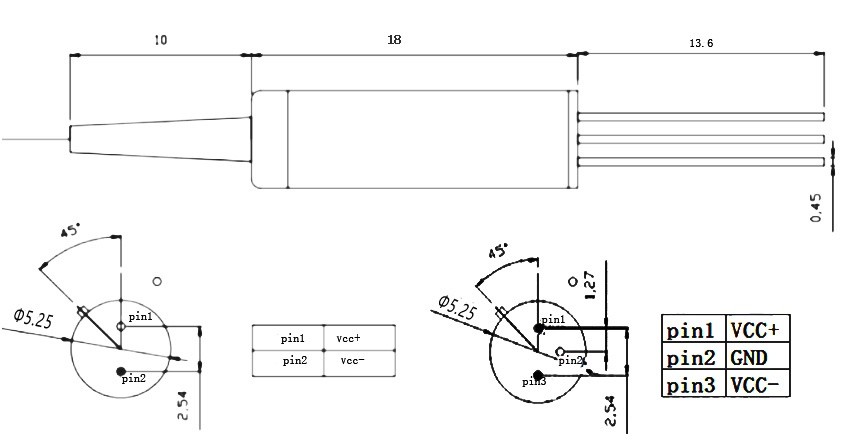

封裝尺寸及管腳定義

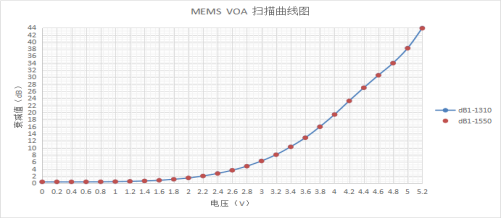

線性度

五、四川梓冠光電1550nmMEMS光衰減器訂貨信息

型號：ZG-MEMS-VOA-A-B-C-D-E-F

ZG-MEMS-VOA	A	B	C	D	E	F
	VOA	端口	工作波長	光纖類型	光纖長度	連接頭
	1=常閉 2=常開	0101=1X1 XX=others	1060=1060nm 1310=1310nm 1550=1550nm 1625=1625nm X=others	1=裸光纖 900=900um光纖 XX=others	0.5=0.5m 1=1m X=others	NE=None FA=FC/APC FP=FC/PC SA=SC/APC SP=SC/PC ST LC XX=others
