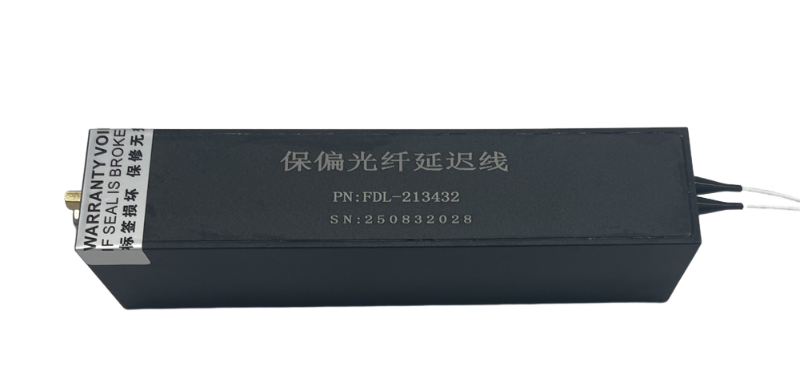

1550nm保偏光纖延遲線

一、1550nm保偏光纖延遲線的定義
1550nm保偏光纖延遲線，是一種利用特定波長（1550納米）的保偏光纖作為傳輸介質，通過精確控制光信號的傳播路徑和時間延遲，實現高精度時間同步和信號處理的設備。其核心在于保偏光纖的特殊結構，能夠保持光信號的偏振狀態穩定，從而在傳輸過程中減少偏振態的隨機變化，提高信號的相干性和穩定性。這種設備在光通信、雷達測試、醫學影像診斷等多個高科技領域發揮著至關重要的作用。

二、1550nm保偏光纖延遲線特性

獨特的延遲機械裝置
連續可靠工作
寬延遲范圍
延遲精度高
高可靠性較低的偏振相關損耗（<0.1dB）
簡潔緊湊的結構

三、1550nm保偏光纖延遲線應用領域：
光通信領域
雷達測試領域
醫學影像診斷
光學測量與傳感

四、1550nm保偏光纖延遲線規格參數

參數	指標
工作波長	1260-1650,1310-1550,可定制 850,980,1060
校準波長	1310-1550
延遲范圍	0~100ps
	0~330ps
	0~700 ps
	0~1500ps
分辨率	10fs
插入耗損	典型0.8dB,最大1.2dB （0-1500PS耗損≤1.4db）
重復性	＜0.5ps
插入損耗變化	±0.25dB 對應0-100PS模塊
	±0.35 dB 對應0-330PS模塊
	±0.55 dB 對應0-700PS模塊
	±1.5 dB 對應0-1500PS模塊
回波損耗	> 55 dB
消光比	>18 dB
傳輸光功率	光功率典型 500mW/可定制5W/10W/15W/20W/30W
工作溫度	0-~50℃
儲存溫度	-40~65℃
光纖類型	Conning SMF-28,or Fujikura PM Panda fiber
尺寸(L x W x H)	72.53 x32x 35.5mm for 100ps model
	105x32x 35.5mm for 330ps model
	167.54x32x 35.5mm for 700ps model
	169x 46x 35.5mm for 1500ps model

典型延遲譜線

五、四川梓冠光電1550nm保偏光纖延遲線采購信息

型號：ZG-?PM-FDL-A-B-C-D

ZG-?PM-FDL	A	B	C	D
	延遲范圍	光纖類型	光纖長度	連接頭
	10=100ps 33=330ps 70=700ps 150=1500ps XX=others	S9=SMF 900um M5=MMF 50/125/900um M6=MMF 62.5/125/900um PM= PM Panda XX=others	1=1.0m 2=2.0m	NE=None FA=FC/APC FP=FC/PC SA=SC/APC SP=SC/PC ST=ST/PC LA=LC/APC LP=LC/PC XX=others
