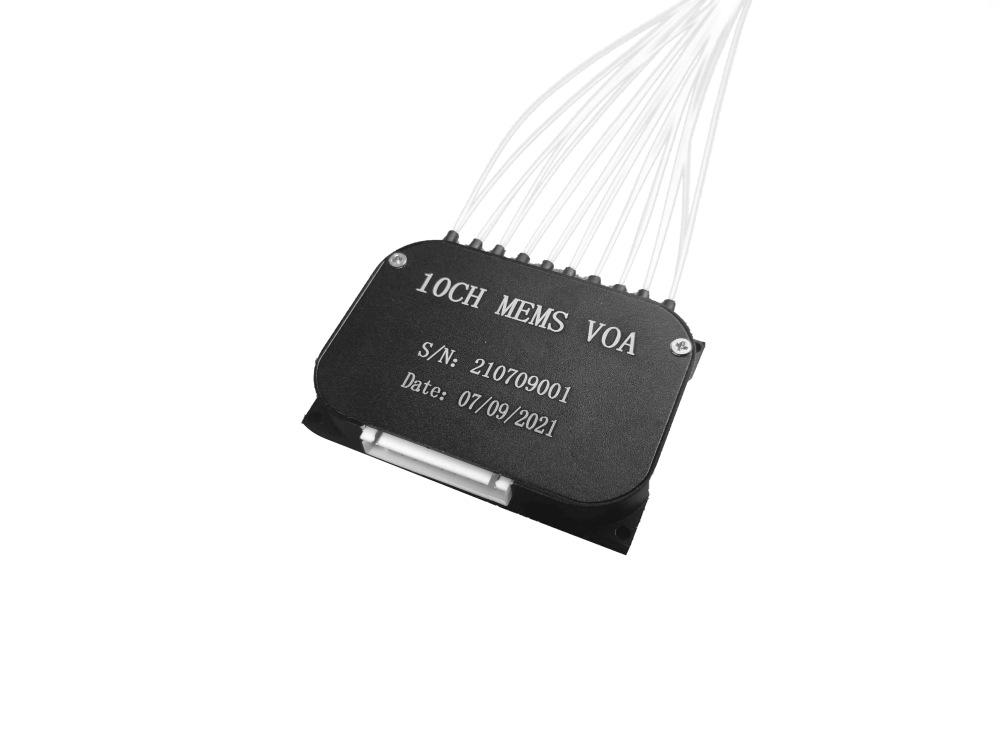

1550nmMEMS光衰減器模塊

一、1550nmMEMS光衰減器模塊的定義
1550nmMEMS光衰減器模塊，是基于微機電系統（MEMS）技術的光衰減器，專為1550nm波長設計。它利用MEMS技術中的微小機械結構，實現對光信號強度的精確調控。這種調控可以是連續的，也可以是離散的，確保光信號在傳輸過程中保持穩定的衰減特性。

二、1550nmMEMS光衰減器模塊的特點

高精度和高穩定性
快速響應
低功耗和小型化

易于制造和成本效益

三、1550nmMEMS光衰減器模塊的應用領域

光通信系統
光器件測試與測量
科研與實驗

四、1550nmMEMS光衰減器模塊的技術參數

參數	規格
工作電壓（V）	8-12V(or 5V)
工作波長	1260-1650 or 980nm/1064nm
中心波長	1310/1550/1064
衰減范圍	0-60
插入損耗（dB）	0-30	≤1.2
	0-40	≤2.0
	0-60	≤2.5
衰減穩定度	±0.04(max)
回波損耗	＞ 55
工作溫度（℃）	- 20～60
儲存溫度（℃）	-40～80
連接器類型	可選
尾纖長度	根據客戶要求定制
控制協議	RS232
通道數	可定制
物理尺寸(長X寬X高）	4通道及以下	86X77X18 mm
	1-4CH	86X77X18 mm
	8通道及以下	100X90X22mm
	5-8CH	100X90X22mm
	16通道及以下	170X100X28mm
	9-16CH	170X100X28mm

五、1550nmMEMS光衰減器模塊接線定義

功能	引腳	功能定義
供電電源	紅色	電源正極
供電電源	黑色	電源負極
串口RS232	DB9-2	TX
	DB9-3	RX
	DB9-5	GND

六、1550nmMEMS光衰減器模塊控制方法

1.串口配置

串口選項	數據設置
波特率	9600
停止位	1位
數據位	8位
奇偶效驗	無
是否十六進制發送	是

2.通信協議

功能	指令	說明
設置衰減值	FC ID 11	XX XX為設置的衰減值（例：設置1通道為10dB,發送數據為1000，轉換為16進制為03 E8, 則發送指令為FC 01 11 00 03 E8 FE）
	00 XX XX
	FE
微調	FC ID 12	XX XX為0~FFF
	00 XX XX
	FE
	FC ID 13
	00 XX XX
	FE
微調保存	FC ID 14	ID is the channel value to be set.
	00 00 00
	FE

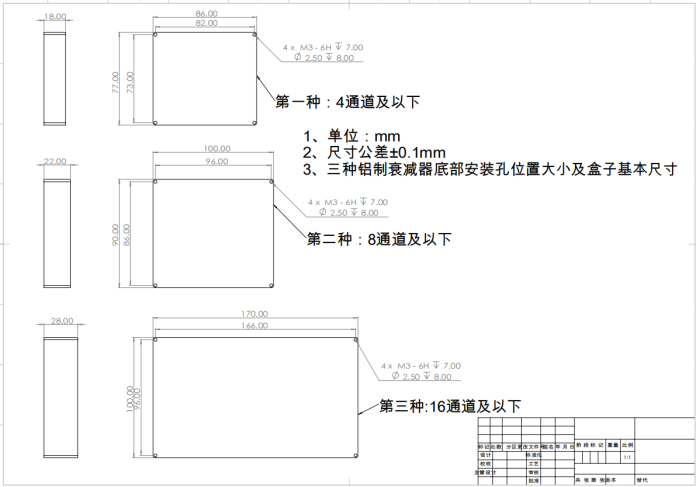

七、安裝尺寸

八、四川梓冠光電1550nmMEMS光衰減器模塊訂貨信息

型號：ZG-MEMS-VOA-A-B-C-D-E

ZG-MEMS-VOA	A	B	C	D	E
	通道	工作波長	光纖類型	光纖長度	連接頭
	1=1CH 2=2CH XX=others	1060=1060nm 1310=1310nm 1550=1550nm 1625=1625nm X=other	1=裸光纖 900=900um光纖	1=1M 0=others	NE=None FA=FC/APC FP=FC/PC SA=SC/APC
