單模機械式光衰減器

一、單模機械式光衰減器的定義
單模機械式光衰減器，顧名思義，是一種專為單模光纖設計的，通過機械方式調節光信號強度的裝置。它利用特定的光學材料和精密的機械結構，實現對光信號強度的精確控制，以滿足不同光通信系統的需求。

二、單模機械式光衰減器的特點

高精度
穩定性強
功率穩定
易于集成

寬波長范圍

三、單模機械式光衰減器的應用領域

光纖通信系統
光纖傳感技術
光學儀器
光電子學領域

四、單模機械式光衰減器的技術參數

參數指標	單位	最小值	典型值	最大值
波長范圍	nm	1260-1650nm or 980nm/1064nm
衰減范圍	dB	0		60
衰減精度	dB	±0.2
功率監控精度	dB	±0.15
承受光功率	mW	500
插入損耗	dB	1
波長相關損耗	dB	1
偏振相關損耗	dB	0.5
工作溫度范圍	°C	-20		+65
工作濕度范圍	%			70
尾纖接頭類型		FC/APC, FC/UPC
輸入輸出光纖類型		SMF-28e ，單模光纖
尺寸	mm	20.90(L)×12(W)×7(H)

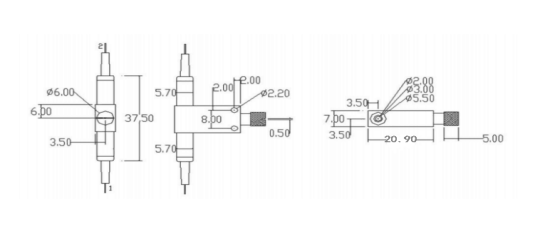

尺寸圖

五、四川梓冠光電單模機械式光衰減器訂貨信息

型號：ZG-VOA-A-B-C-D-E

ZG-VOA	A	B	C	D	E
	波長	衰減大小	尾纖套管直徑	尾纖長度	連接頭形式
	1310=1310nm 1550=1550nm 1060=1060nm X=others	60=60dB 40=40dB 30=30dB XX=others	0.9=0.9mm 3=3mm	0.5=0.5m 1=1m X=others	FA=FC/APC FU=FC/UPC LU=LC/UPC LA=LC/APC SA=SC/APC SU=SC/UPC
