多通道寬范圍光纖延遲設備

一、多通道寬范圍光纖延遲設備的定義
多通道寬范圍光纖延遲設備是四川梓冠光電科技有限公司設計的一款超寬延遲范圍光纖延遲設計：0~11ns；0~21.7ns，0~31ns；0~42ns等多種規格延遲設備最寬范圍可達126ns，IL<=3.5db RL>=55db，ER>18db實現連續可調，精度0.05ps，步長0.002ps，實現光功率監控輸出等等新增功能，體積標準1U機箱。軟件方面提供控制代碼（有利于客戶二次開發）及上位機控制程序。

二、多通道寬范圍光纖延遲設備的特點：

多通道設計
寬延遲范圍
高精度控制
高響應速度

低損耗特性

三、多通道寬范圍光纖延遲設備應用領域：
光通信領域
信號處理與測量
科學實驗與研究

四、多通道寬范圍光纖延遲設備規格參數

參數指標	數值
波長范圍	C 波段或 L 波段或其他波長
光延遲范圍	0~11000 ps 連續 11000ps 型號
	0~21000 ps 連續 21000ps 型號
	0~30000 ps 連續 30000ps 型號
	0~42000ps 連續 42000ps 型號
分辨率	0.05ps
插入損耗	典型值 3dB，最大 4dB
插入損耗變化	所有型號在整個范圍內為 ±0.4 dB
回波損耗	> 55 dB
消光比	>20 dB
工作功率（光學）	最大 500mW
光功率處理	0~50℃
工作溫度	-40~65℃
光纖類型	conning SMF-28，或 Fujikura PM Panda 光纖
尺寸（長 x 寬 x 高）	1U 用于 21000ps 型號
尺寸（長 x 寬 x 高）	2U 用于 42000ps 型號

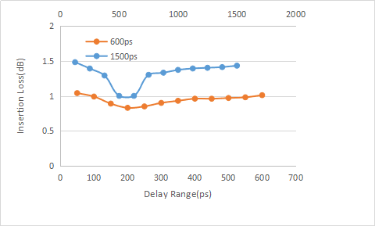

曲線圖

五、四川梓冠光電多通道寬范圍光纖延遲設備訂貨信息

型號：ZG-ODL-A-B-C

ZG-ODL

延遲

光纖類型

輸出法蘭型

11=11ns
21=21ns
30=30ns
40=42ns
XX=others

S9=SMF 900um
M5=MMF50/125/900um
M6=MMF 62.5/125/900um

PM= PM Panda

XX=others

FC
SC
ST
LC
SMA=SMA905
XX=others
