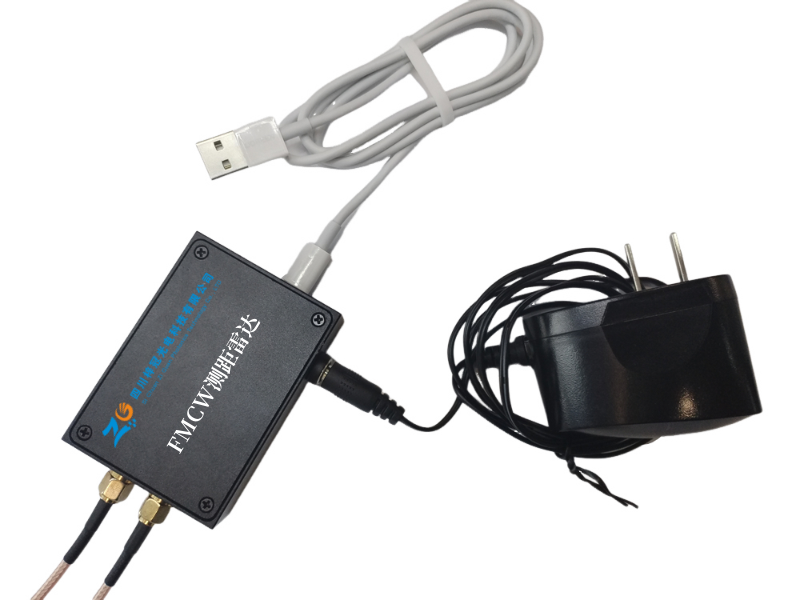

FMCW測距雷達

一、FMCW測距雷達定義

連續波雷達的發射信號可以是單頻連續波(CW)或者調頻連續波(FMCW)，調頻方式也有多種，常見的有三角波、鋸齒波、編碼調制或者噪聲調頻等。單頻連續波雷達僅可用于測速，無法測距，而FMCW雷達既可測距又可測速，在近距離測量上的優勢日益明顯。

二、FMCW測距雷達產品特性
非接觸/全天候探測
不受溫度、濕度、噪聲、氣流、塵埃、光線等影響，適合惡劣環境
抗干擾能力強
輸出功率小，安全環保
探測距離遠，測距精度高

感應角度大，測距范圍廣

三、FMCW測距雷達的應用領域

汽車自動駕駛
無人機避障
工業過程控制
醫療診斷
氣象觀測

四、FMCW測距雷達參數

Variable參數指標	數值Value
產品型號	ZG-24M18FMCW-A
發射功率	30dBm
天線增益	14dBm
目標雷達截面	2 m2
脈沖長度	1 μs
脈沖數	1024
接收機噪聲系數	5 dB
檢測閾值	15 dB
最大探測距離	100m/2 m2
多普勒速度分辨率	2.1m/s
