一、射頻微波功率放大器9~20GHz的定義
射頻微波功率放大器9~20GHz是一種專門設計用于在9GHz至20GHz頻段內工作的電子放大器，其核心功能是將輸入的微弱射頻信號（功率通常為毫瓦甚至微瓦級）放大至足夠高的功率水平（典型飽和輸出功率可達27dBm及以上），以滿足信號傳輸、系統驅動或測試需求。該設備通過有源器件（如GaN HEMT、LDMOS或GaAs FET）的非線性特性，結合偏置電路和阻抗匹配網絡，實現高效功率輸出，是現代微波系統的關鍵組件。
高效率
三、射頻微波功率放大器9~20GHz的應用領域：
通信系統
雷達系統
電子戰與軍事應用
測試與測量
醫療與科研
四、射頻微波功率放大器9~20GHz基礎參數?：
| 參數 | 最小值 | 典型值 | 最大值 | 單位 |
| 頻率范圍 | 9~20 | GHz | ||
| 增益 | - | 26 | - | dB |
| 增益平坦度 | - | ±2 | - | dB |
| 飽和輸出功率 | - | 27 | - | dBm |
| 輸入駐波 | - | 2 | - | :1 |
| 特性阻抗 | 50 | ohm | ||
| 輸入功率 (CW) | 20 | dBm | ||
| 電壓 | 5 | V | ||
| 電流 | 520 | mA | ||
| 工作溫度范圍 | -55 | 125 | ℃ | |
| 保存溫度范圍 | -65 | 125 | 150 | ℃ |
| 連接器 | IN:?SMA-F(母)?；OUT:?SMA-F(母)? | |||
| 重量 | 200 | g | ||

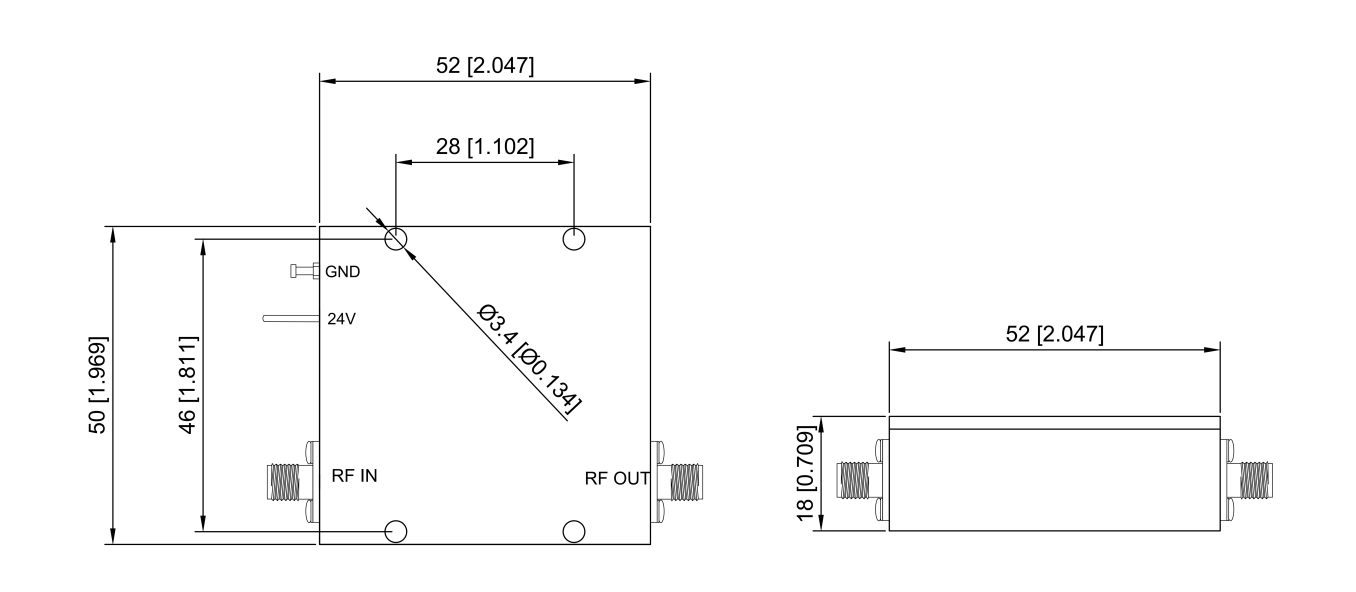

五、射頻微波功率放大器9~20GHz外形尺寸圖（Outline Drawing）單位：毫米/英寸（mm/inch）
六、四川梓冠光電射頻微波功率放大器9~20GHz
型號：ZG-PA-A-B-C-D
| ZG-PA | A | B | C | D |
| 頻率范圍 | 增益 | 飽和輸出功率 | 連接器 | |
| 9-20=9~20GHz | 26=26dB | 27=27dBm | SMA-F=SMA-F(母)? |
