一、寬頻微波功率放大器1-8GHz的定義：
寬頻微波功率放大器1-8GHz是工作在C波段（4-8GHz）及部分S波段（2-4GHz）的微波功率放大器，核心功能是將低功率微波信號放大至高功率信號，可覆蓋1GHz到8GHz的寬頻率范圍，滿足多頻段信號放大的需求。
二、寬頻微波功率放大器1-8GHz的特點：
寬頻段覆蓋
高功率輸出
低失真
適配性強
高增益與平坦度
三、寬頻微波功率放大器1-8GHz的應用領域：
通信領域
雷達系統
測試測量
電子對抗
衛星通信
四、寬頻微波功率放大器1-8GHz的參數：
| 參數 | 最小值 | 典型值 | 最大值 | 單位 |
| 頻率范圍 | 1 | 8 | GHz | |
| 小信號增益 | 47 | dB | ||
| 增益平坦度 | ±3.5 | dB | ||
| P1dB | 34.5 | dBm | ||
| Pout@Pin=3dBm | 40 | dBm | ||
| 功率增益 | 37 | dB | ||
| 效率@Pin=3dBm（η） | 23 | % | ||
| 漏極電流@Psat | 1.6 | A | ||
| 諧波抑制@Psat | -20 | -10 | dBc | |
| 輸入回波損耗 | -13 | dB | ||
| 特性阻抗 | 50 | ohm | ||
| 輸入功率 | 10 | dBm | ||
| 電壓 | 28 | V | ||
| 靜態電流 | 1800 | mA | ||
| 工作溫度范圍 | -40 | 55 | ℃ | |
| 保存溫度范圍 | -50 | 70 | ℃ | |
| 連接器 | IN:SMA-F(母)；OUT:SMA-F(母) | |||
| 重量 | 1000 | g | ||

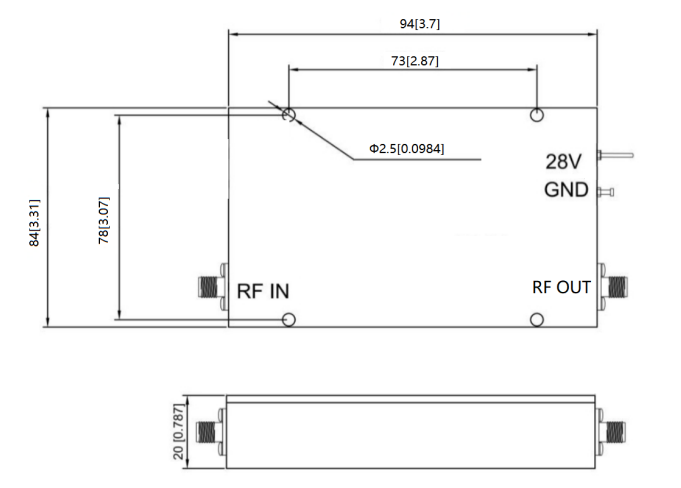

五、寬頻微波功率放大器1-8GHz外形尺寸圖（Outline Drawing）單位：毫米/英寸（mm/inch）
六、四川梓冠光電寬頻微波功率放大器1-8GHz的訂購信息
型號：ZG-PA-A-B-C-D-E
| ZG-PA | A | B | C | D | E |
| 頻率范圍 | 小信號增益 | P1dB | 功率增益 | 連接器 | |
| 1-8=1-8GHz | 47=47dB | 34.5=34.5dBm | 37=37dB | SMA-F=SMA-F(母) |
