2×2反射式磁光開關工作原理、定義、產品特點及應用分析

  在光通信系統高速發展的今天，光信號的精準切換與高效傳輸成為網絡穩定性的核心挑戰。作為光無源器件中的“隱形守護者”，2×2反射式磁光開關憑借其無機械磨損、微秒級響應速度和軍工級可靠性，成為光網絡保護、量子通信和航天航空等領域的“關鍵先生”。四川梓冠光電科技有限公司憑借18項專利技術，將這一器件的性能推向新高度，重新定義了光信號切換的技術邊界。

  一、2×2反射式磁光開關的定義與工作原理：

  2×2反射式磁光開關是一種基于法拉第旋光效應的全固態光路切換器件。其核心原理是：當線偏振光沿外加磁場方向通過磁光晶體（如釔鐵石榴石，YIG）時，其偏振面會發生旋轉，旋轉角度與磁場強度成正比。通過控制電流改變磁場方向，可實現光偏振面的180°旋轉，配合反射鏡將光信號在兩個輸出端口間切換。

  與傳統機械式光開關依賴物理移動不同，磁光開關通過電磁場控制晶體特性，徹底消除了機械磨損，壽命突破100億次切換，且響應時間縮短至10-30微秒，較MEMS光開關快一個數量級。梓冠光電的專利技術進一步優化了磁光晶體的溫度補償機制，使器件在-40℃至85℃極端環境下仍能保持0.1dB以內的重復性誤差。

  二、梓冠光電2×2反射式磁光開關的產品特點：軍工級品質的六大突破

  1、超低損耗與高隔離度

  通過優化磁光晶體與光纖的耦合工藝，梓冠產品實現典型插入損耗0.7dB（最大1.1dB），回波損耗＞40dB，端口隔離度＞50dB，確保光信號在長距離傳輸中無顯著衰減。

  2、軍工級環境適應性

  采用全固態封裝設計，無活動部件，抗沖擊振動能力達GJB 360B-2009標準，可在-55℃至85℃軍用溫域穩定工作，滿足航天航空設備嚴苛要求。

  3、微秒級動態響應

  基于專利的電磁驅動電路設計，開關速度達10-30微秒（常規型）或200-400微秒（低功耗型），較傳統機械開關提升3個數量級，支持5G前傳網絡毫秒級保護倒換。

  4、偏振無關性

  通過優化晶體切割角度與波片補償，將偏振相關損耗（PDL）控制在0.1dB以內，兼容任意偏振態的光信號，降低系統設計復雜度。

  5、高功率承載能力

  支持500mW連續光功率輸入（可選配1W高功率型號），滿足激光雷達、量子通信等高功率應用場景需求。

  6、緊湊型設計

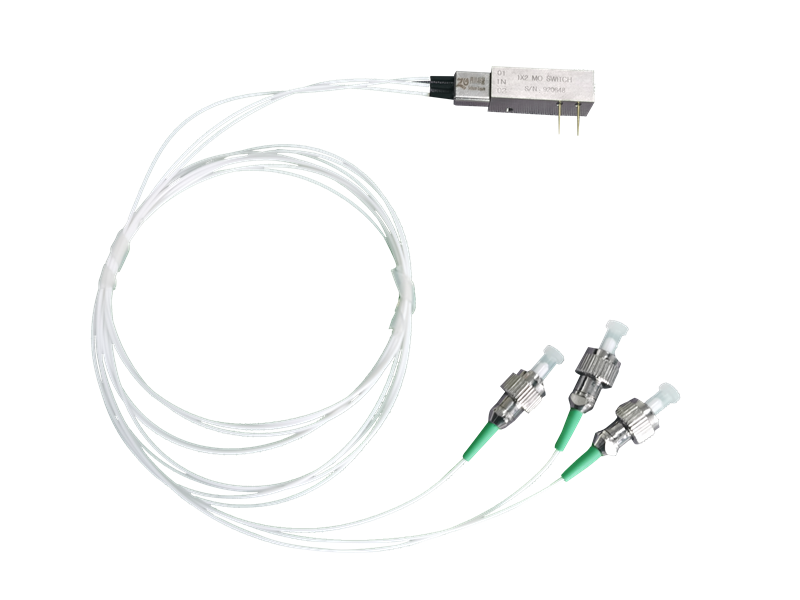

  產品尺寸僅28×9.5×7.8mm，所有光纖接口位于同一側，便于系統集成，較同類產品體積縮小40%。

  三、2×2反射式磁光開關的應用領域：

  1、光網絡保護系統

  在骨干網中，梓冠磁光開關可實現主備光路50ms內的自動切換，支持1310nm/1550nm雙波長工作，確保通信中斷時間低于人類感知閾值。

  2、量子通信節點

  其偏振無關特性與微秒級響應速度，完美匹配量子密鑰分發（QKD）系統對光子時序的嚴苛要求，成為國盾量子、科大國盾等企業的核心供應商。

  3、航天航空設備

  在衛星光通信載荷中，產品通過GJB 150A-2009軍用環境試驗，抗輻射劑量達100kGy，保障深空探測任務中光信號的穩定切換。

  4、數據中心光交換矩陣

  與MEMS光開關組合構建N×N交換網絡，支持400G/800G光模塊動態配置，降低數據中心能耗30%以上。

  四、2×2反射式磁光開關的生產制造優勢：

  梓冠光電依托18項自主專利，形成三大核心優勢：

  1、晶體生長與加工專利

  通過優化化學氣相傳輸法（CVT），實現磁光晶體缺陷密度＜103/cm3，較傳統提拉法降低2個數量級，顯著提升法拉第旋轉效率。

  2、電磁驅動電路專利

  采用脈沖驅動模式，將開關能耗降至傳統設計的1/5，同時通過專利的磁滯補償算法，消除溫度對磁場強度的影響。

  3、光纖耦合封裝專利

  獨創的六維對準平臺與激光焊接工藝，使光纖與晶體的耦合損耗＜0.2dB，封裝合格率提升至99.8%。

  五、2×2反射式磁光開關的使用方法：

  1、光纖連接

  使用FC/APC或SC/APC接口光纖跳線，確保端面清潔度達ISO 10110-7 Class 1標準，避免額外插入損耗。

  2、電氣控制

  通過5V電壓或脈沖信號驅動，引腳1接VCC（5V±5%），引腳2接地，輸出端口由引腳狀態決定（詳見技術手冊表1）。

  3、環境監控

  建議工作溫度-5℃至70℃，濕度＜85%RH（非凝結），避免強電磁干擾場（＞10V/m）。

  4、壽命測試

  每季度進行一次光功率監測，當插入損耗增加＞0.5dB時，需返廠檢測晶體退化情況。

  六、梓冠光電全系列產品矩陣

  除2×2磁光開關外，四川梓冠光電還提供：

  1×2/1×4/1×8直通磁光開關：支持多端口擴展，適用于光傳感網絡；

  MEMS光開關陣列：集成16×16交換矩陣，響應時間＜5ms；

  電動光纖延遲線：提供330ps至2000ps皮秒級延遲控制；

  高功率光纖放大器：支持單波長10W輸出，用于激光加工領域。

  在光通信技術向Tbps時代邁進的征程中，四川梓冠光電以創新為矛，以品質為盾，持續突破光器件性能極限。其2×2反射式磁光開關不僅重新定義了光信號切換的標準，更以軍工級可靠性守護著現代通信的“神經脈絡”，為5G、量子計算、深空探測等戰略領域提供關鍵基礎設施支撐。
