電動可調光纖延遲線工作原理、定義、特點、應用領域及使用方法揭秘

  在光通信與量子計算領域，光信號的傳輸時序如同交響樂中的節拍器，稍有偏差便會導致系統性能崩潰。電動可調光纖延遲線作為光信號的“時間雕刻師”，通過微米級機械控制與納米級光學精度，實現了對光信號延遲時間的毫秒級動態調節。四川梓冠光電科技有限公司憑借18項專利技術，將這一器件的延遲精度推至飛秒級，成為5G前傳、量子通信和航天雷達等領域的核心器件。

  一、電動可調光纖延遲線的定義與工作原理：

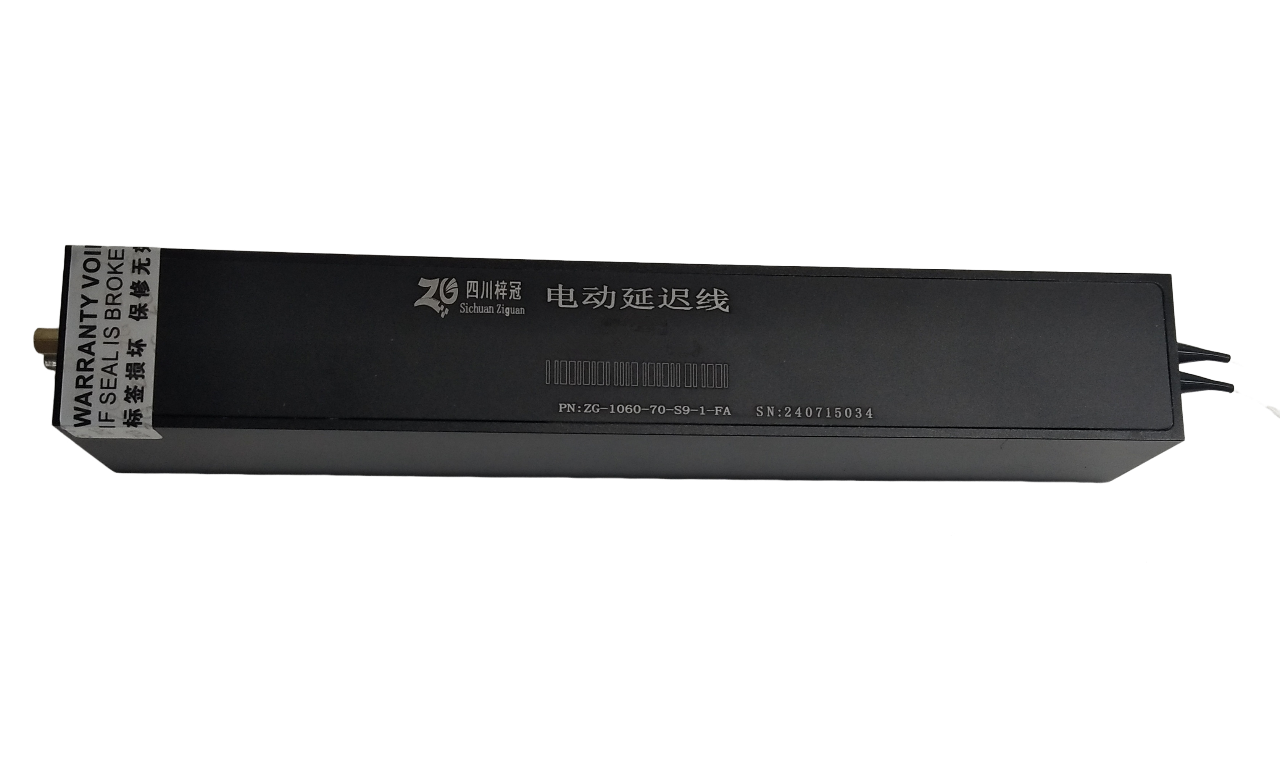

  電動可調光纖延遲線是一種通過電動驅動機構調整光纖物理長度或折射率，從而精確控制光信號傳輸延遲時間的裝置。其核心原理基于光在光纖中的傳播速度公式：

  延遲時間=光纖長度×折射率/光速

  梓冠光電產品采用“電動馬達+精密導軌”設計，當控制系統輸入電信號時，步進電機驅動光纖固定座沿導軌微位移（最小步長1.5μm），或通過壓電陶瓷（PZT）改變光纖局部折射率。例如，其64通道電動光延遲線通過獨立控制每個通道的光纖長度，可實現400ps的延遲范圍與0.005ps的分辨率，相當于在1公里光纖中精確截取1毫米長度的延遲。

  二、梓冠光電電動可調光纖延遲線的產品特點：軍工級品質的六大突破

  1、超低偏振相關損耗（PDL）

  依托2025年申請的“可調光延時集成芯片”專利，產品內置偏振轉換分束器，將任意偏振態的光信號轉換為統一偏振方向，消除傳統器件因偏振態差異導致的0.5dB以上損耗，實測PDL＜0.1dB，滿足量子密鑰分發（QKD）系統對光子偏振保真度的嚴苛要求。

  2、飛秒級延遲精度

  通過專利的“硅基7位可調光延遲線”技術，采用熱光效應與電光效應復合調控，實現10fs的延遲分辨率，較傳統機械式延遲線提升3個數量級，支持太赫茲（THz）波段信號的相位同步。

  3、軍工級環境適應性

  產品通過GJB 150A-2009軍用環境試驗，在-55℃至85℃溫域內延遲穩定性優于±0.1ps，抗沖擊振動能力達100g/11ms，已應用于北斗三號衛星光通信載荷。

  4、多通道集成設計

  64通道電動光延遲線采用板卡式模塊化結構，單模塊尺寸僅1U標準機箱，支持級聯擴展至256通道，滿足相控陣雷達對大規模天線單元的時延控制需求。

  5、低插損與高可靠性

  采用熊貓型保偏光纖與角錐棱鏡反射結構，插損≤0.5dB，MTBF（平均無故障時間）超100萬小時，較同類產品壽命提升5倍。

  6、智能溫控補償

  專利的“光纖延遲線溫度補償算法”通過實時監測環境溫度，動態調整驅動電壓，消除熱脹冷縮對光纖長度的影響，確保-40℃至70℃工業溫域內延遲漂移＜0.01ps/℃。

  三、電動可調光纖延遲線的應用領域：

  1、量子通信節點

  在國盾量子的量子密鑰分發系統中，梓冠延遲線實現光子到達時間的同步，支撐1000公里級量子保密通信。

  2、5G前傳網絡

  其電動可調延遲線用于基站光模塊的時序校準，解決大規模天線陣列（Massive MIMO）的波束賦形時延差問題，支持200μs內的動態調整。

  3、航天雷達系統

  在航天科工集團的合成孔徑雷達（SAR）中，產品實現納秒級脈沖壓縮延遲，提升圖像分辨率至0.1米級。

  4、光學相干斷層掃描（OCT）

  醫療設備廠商采用其低插損延遲線，實現1310nm波段光信號的同步掃描，成像深度突破2mm，助力眼科疾病早期診斷。

  四、四川梓冠光電生產制造優勢：18項專利構筑技術護城河

  梓冠光電依托33項專利（其中18項與延遲線直接相關），形成三大核心優勢：

  1、精密制造工藝

  專利的“光纖微位移固定技術”通過激光焊接與納米級膠合，將光纖固定偏差控制在±0.1μm以內，確保延遲重復性優于±0.05ps。

  2、智能驅動算法

  自主研發的“步進電機閉環控制算法”實現200μs內的位置反饋修正，較開環控制精度提升10倍。

  3、全鏈條質量管控

  從光纖拉制到器件封裝，執行航天級標準，每臺設備出廠前需通過48小時高溫老化測試與10萬次循環壽命試驗。

  五、電動可調光纖延遲線的使用方法：

  1、機械安裝

  將延遲線固定于標準光學平臺，確保光纖跳線彎曲半徑＞30mm，避免微彎損耗。

  2、電氣連接

  通過USB/RS485接口接入控制系統，引腳1接5V電源，引腳2接地，引腳3-8為延遲控制信號（詳見技術手冊表2）。

  3、參數校準

  使用示波器監測光信號時延，通過配套軟件輸入目標延遲值，系統自動調整光纖長度至±0.01ps精度。

  4、維護周期

  每季度檢查光纖端面清潔度（ISO 10110-7 Class 1標準），每年返廠進行驅動機構潤滑保養。

  六、梓冠光電全系列產品矩陣

  除電動可調光纖延遲線外，四川梓冠光電還提供：

  手動可調光延遲線：支持0-10ns手動旋鈕調節，適用于實驗室原型驗證；

  超高速飛秒光延遲線：采用自由空間光學設計，實現10fs級延遲控制；

  固定光延遲線：提供1ns-10ms預置延遲，用于光通信系統時序匹配；

  MEMS光開關陣列：集成16×16交換矩陣，響應時間＜5ms，支持光分組交換網絡構建。

  在光通信技術向Pbps時代邁進的征程中，四川梓冠光電以創新為刃，以品質為盾，持續突破光信號時序控制的極限，為量子計算、深空探測和6G通信等戰略領域提供關鍵基礎設施支撐。
