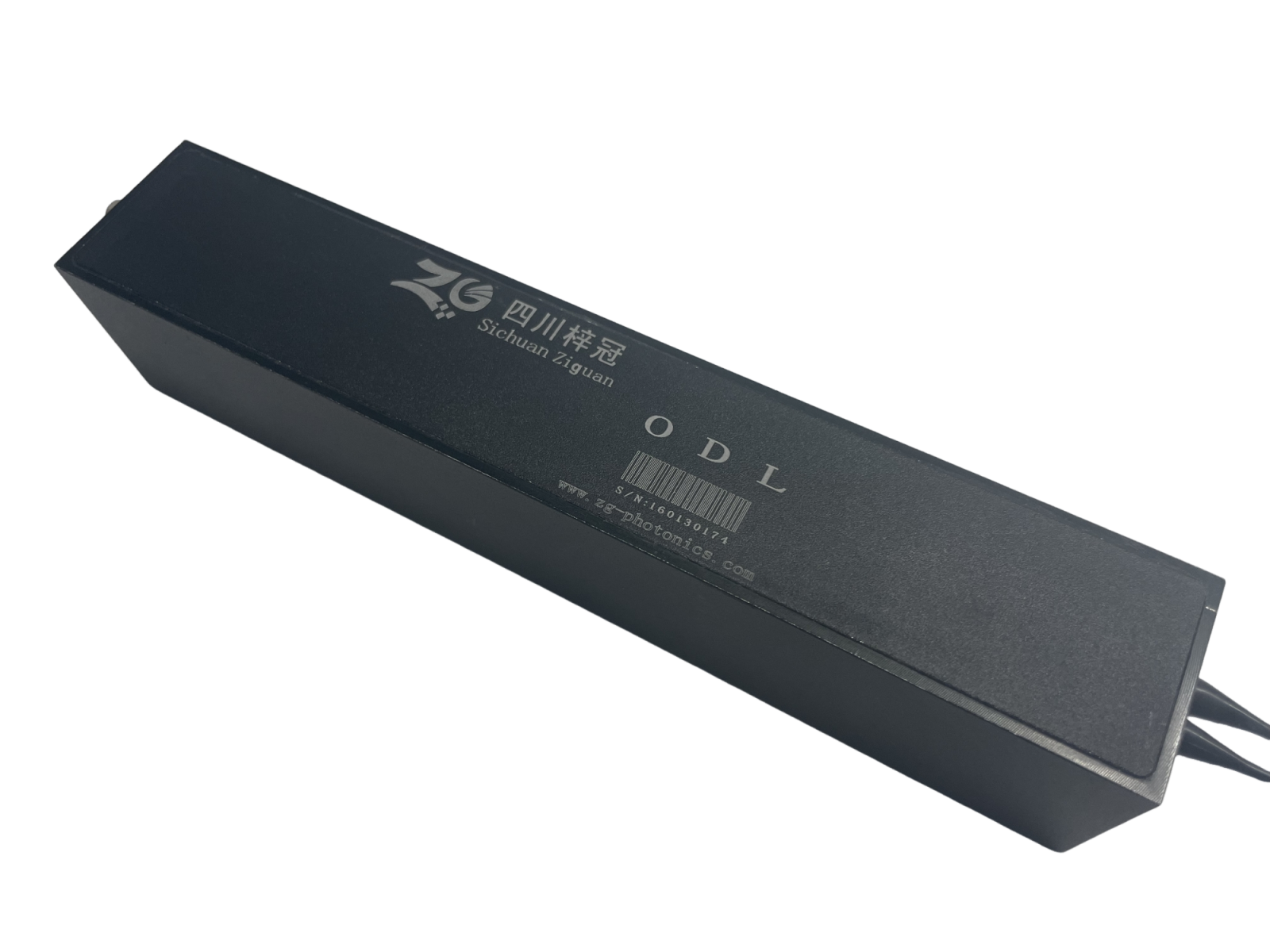

一、PZT阿秒級光延遲線20um 150v 59k的定義：
PZT阿秒級延遲線20um 150v 59k是一種基于鋯鈦酸鉛(PZT)壓電材料的光學延遲裝置，主要用于精確控制光信號的傳播時間。PZT驅動光纖產生的軸向位移量為20um，驅動電壓范圍是150V，共振頻率為59KHz。二、PZT阿秒級光延遲線20um 150v 59k的特點：
精密機械結構三、PZT阿秒級光延遲線20um 150v 59k的應用領域：
光纖通信系統四、PZT阿秒級光延遲線20um 150v 59k的相關參數：
1、延遲范圍初調
| 參數 | 指標 |
| 延遲范圍 | 0~100ps |
| 0~330ps | |
| 0~700 ps | |
| 0~1500ps | |
| 0~3000ps | |
| 0~6000ps |
2、PZT阿秒級光延遲線參數：
| 參數 | 數值 |
驅動電壓范圍 | 0 to 150 V |
| 150 V時的位移（自由行程） | 20.0 μm ± 11% |
| 滯后 | ≤15% (See Graph on Next Page) |
| 最大位移載荷 | 800 N (180 lbs) |
| 推薦預加載 | <800 N (180 lbs) |
| 150 V時的阻斷力 | 2000 N (440 lbs) |
| 諧振頻率 | 59 kHz ± 10% (No Load) |
| 諧振頻率下的阻抗 | 200 m? |
| 反諧振頻率 | 85 kHz ± 10% (No Load) |
| 損耗因數 | <2.0% |
| 電容 | 2.8 μF ± 15% |
| 居里溫度 | 230 °C |

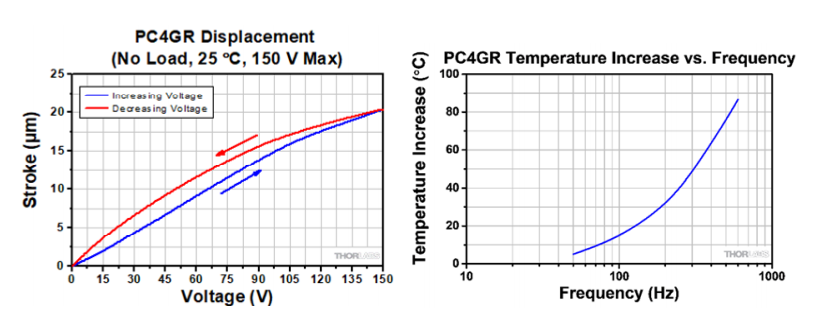

五、PZT阿秒級光延遲線20um 150v 59k的典型性能圖：
備注：在以指定頻率施加最大峰間振幅為150 V的正弦波驅動電壓10分鐘后，測量了電池組的溫度升高。
六、四川梓冠光電PZT阿秒級光延遲線訂購信息：
型號：ZG-PZTODL-A-B-C-D-E-F-G-H
| ZG-PZTODL | A | B | C | D | E | F | G | H |
| 延遲范圍 | 光纖類型 | 光纖長度 | 連接頭 | 驅動電壓范圍 | 自由行程 | 諧振頻率 | 電容 | |
| 10=100ps 33=330ps 70=700ps 150=1500ps XX=others | S9=SMF 900um M5=MMF 50/125/900um M6=MMF 62.5/125/900um PM=PM Panda XX=others | 1=1.0m 2=2.0m X=others | NE=None FA=FC/APC FP=FC/PC SA=SC/APC SP=SC/PC ST=ST/PC LA=LC/APC LP=LC/PC XX=others | 0 to 150 V | 5.2um | 250KHz | 100nF | |
| 8.5um | 130KHz | 1400nF | ||||||
| 8.8um | 140KHz | 250nF | ||||||
| 9.2um | 125KHz | 175nF | ||||||
| 9.5um | 115KHz | 110nF | ||||||
| 9.5um | 140KHz | 750nF | ||||||
| 19.0um | 70KHz | 3.0μF | ||||||
| 19.8um | 65KHz | 550nF | ||||||
| 20.0um | 70kHz | 1600nF | ||||||
| 20.0um | 65kHz | 6.0μF | ||||||
| 33.0um | 40KHz | 930nF | ||||||
| 38.0um | 35KHz | 6.0μF | ||||||
| 40.0um | 34KHz | 13.0uF | ||||||
| 41.0um | 34KHz | 3500nF | ||||||
| 50.0um | 27kHz | 9.0μF | ||||||
| 50.0um | 27KHz | 15.0μF | ||||||
| 57.5um | 25kHz | 4800nF | ||||||
| 100.0um | 14KHz | 16.0uF |
可接受客戶更大行程定制！
