二、PZT阿秒級光延遲線44.8um 75v 30k的特點：
精密機械結構設計三、PZT阿秒級光延遲線44.8um 75v 30k的應用領域：
光纖通信系統四、PZT阿秒級光延遲線44.8um 75v 30k的相關參數：
1、延遲范圍初調：
| 參數 | 指標 |
| 延遲范圍 | 0~100ps |
| 0~330ps | |
| 0~700 ps | |
| 0~1500ps | |
| 0~3000ps | |
| 0~6000ps |
2、PZT阿秒級光延遲線參數：
| 參數 | 數值 |
| 驅動電壓范圍 | 0 - 75 V |
| 75V 時的位移（自由行程） | 44.8 μm ± 15% |
| 滯后 | <15% (See Graph on Next Page) |
| 負載（推薦） | 400 N (90 lbs) |
| 75V 時的阻斷力 | 1000 N (225 lbs) |
| 諧振頻率 | 30 kHz (No Load) |
| 諧振頻率下的阻抗 | 60 m? |
| 損耗因數 | <2.0% |
| 電容 | 16.5 μF ± 15% |
| 工作溫度 | -25 to 130℃ |
| 居里溫度 | 230℃ |
| 外部電極 | Screen-Printed Silver |
b、不同荷載下的位移可能略有不同，當與推薦荷載一起使用時，位移達到最大值。

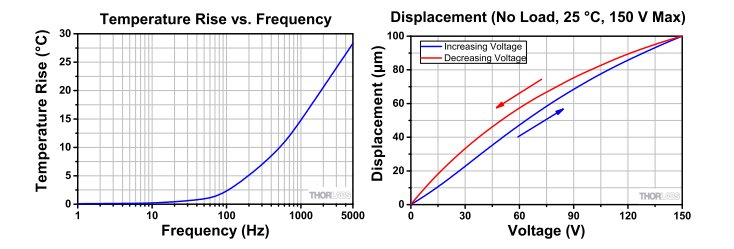

五、PZT阿秒級光延遲線44.8um 75v 30k的典型性能圖：
六、四川梓冠光電PZT阿秒級光延遲線訂購信息：
型號：ZG-PZTODL-A-B-C-D-E-F-G-H
| ZG-PZTODL | A | B | C | D | E | F | G | H |
| 延遲范圍 | 光纖類型 | 光纖長度 | 連接頭 | 驅動電壓范圍 | 自由行程 | 諧振頻率 | 電容 | |
| 10=100ps 33=330ps 70=700ps 150=1500ps XX=others | S9=SMF 900um M5=MMF 50/125/900um M6=MMF 62.5/125/900um PM= PM Panda XX=others | 1=1.0m 2=2.0m X=others | NE=None FA=FC/APC FP=FC/PC SA=SC/APC SP=SC/PC ST=ST/PC LA=LC/APC LP=LC/PC XX=others | 0-75V | 8.0 μm | 140 kHz | 1.00μF | |
| 11.2um | 115kHz | 4.2μF | ||||||
| 18.0um | 65kHz | 2.25μF | ||||||
| 19.6um | 65kHz | 7.3μF | ||||||
| 25.2um | 55kHz | 9.4μF | ||||||
| 30.0um | 40kHz | 3.75μF | ||||||
| 44.8um | 30kHz | 16.5μF |
