5000ps電動光纖延遲線

一、5000ps電動光纖延遲線的定義
5000ps電動光纖延遲線是一種基于光纖傳輸特性的光電器件，通過電動控制機制動態調節光信號在光纖中的傳播路徑長度，實現5000皮秒量級的精確時間延遲。其中光路模塊采用保偏光纖或單模光纖，確保光信號穩定傳輸；電動調節機構通過步進電機、壓電陶瓷或光柵尺等精密驅動元件，實現納米級機械位移，從而改變光程；控制單元集成編碼器、伺服系統與上位機軟件，支持實時編程、閉環反饋及遠程控制。

二、5000ps電動光纖延遲線的特性

延遲精度高
寬延遲范圍
低插入損耗
高穩定性
高可靠性

集成化設計

三、5000ps電動光纖延遲線應用領域：
光通信領域
雷達與電子戰
量子通信
光學相干層析成像（OCT）
分布式光纖傳感
太赫茲

四、3000ps電動光纖延遲線規格參數

參數	指標
工作波長	1260-1650,1310-1550,可定制 850,980,1060
校準波長	1310-1550
延遲范圍	0~6000ps
分辨率	2fs
插入耗損	典型3.0dB
重復性	20fs
插入損耗變化	±1dB 對應5000ps模塊
回波損耗	> 55 dB
消光比	>18 dB
傳輸光功率	光功率典型 500mW/可定制5W/10W/15W/20W/30W
工作溫度	0-~65℃
儲存溫度	-40~85℃
光纖類型	Conning SMF-28,or Fujikura PM Panda fiber

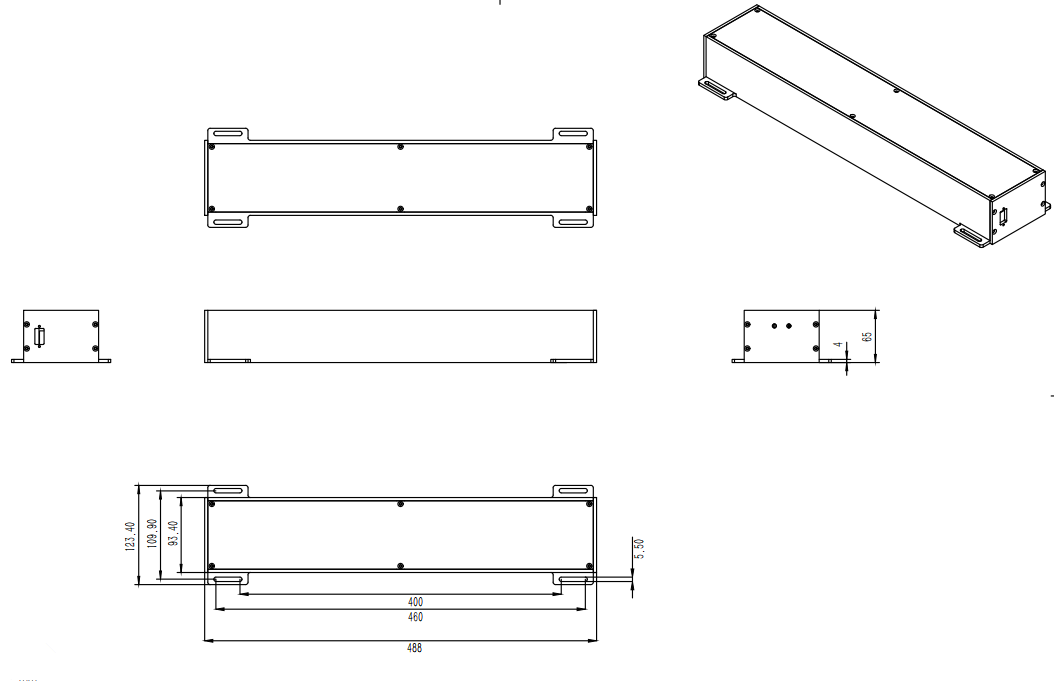

尺寸(L x W x H)	508x93.4x65mm for 5000ps model
以上規格均不含連接頭
