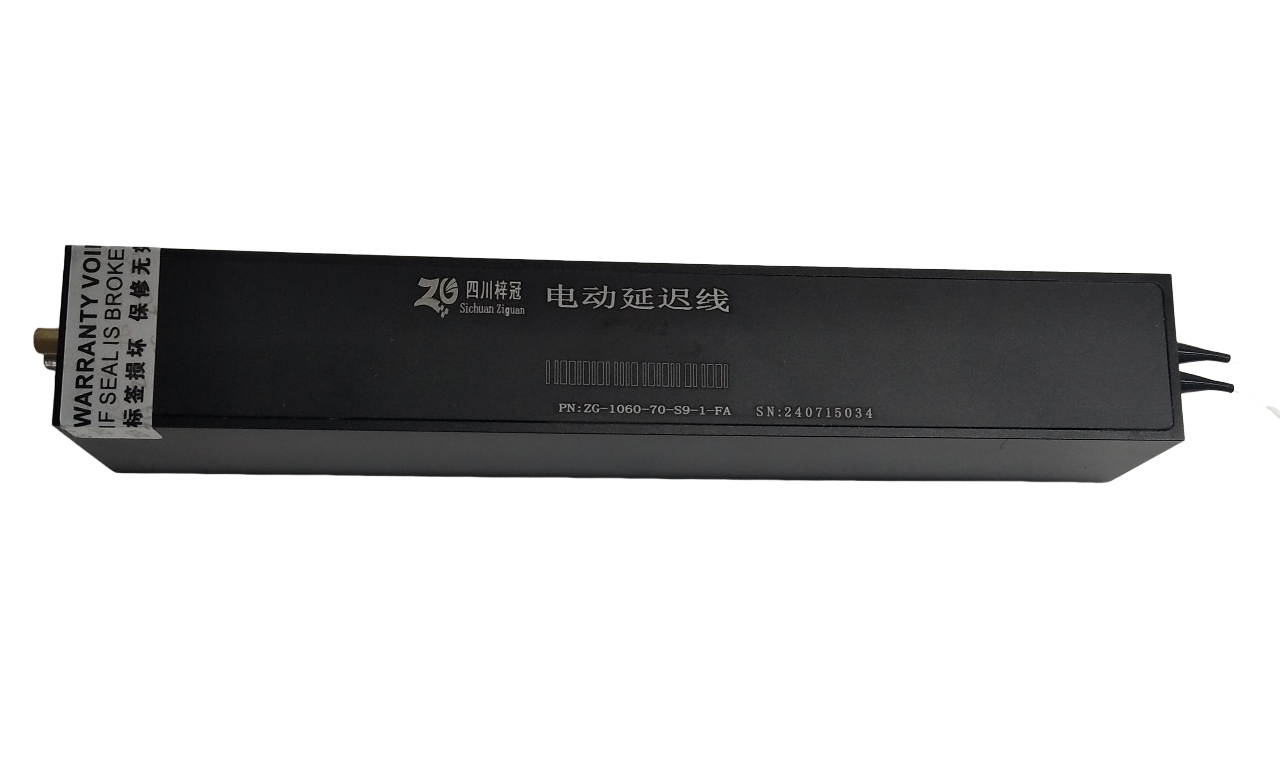

0-560ps電動光纖延遲線

一、0-560ps電動光纖延遲線的定義
0-560ps電動光纖延遲線，顧名思義，是一種能夠?qū)崿F(xiàn)光信號在光纖中傳輸延遲約0到560皮秒的電子設備。它利用電場控制光纖中光信號的傳輸速度，通過精確調節電場強度，實現對光信號延遲時間的精準控制。這種設備在雷達、通信、測量等多個領域具有廣泛的應用價值。

二、0-560ps電動光纖延遲線的特點

高精度
低損耗
穩定性好

可編程控制

三、0-560ps電動光纖延遲線應用領域：
雷達系統
通信系統
光學測量
科研領域

四、0-560ps電動光纖延遲線規格參數

參數	指標
工作波長	1260-1650,1310-1550,可定制 850,980,1060
校準波長	1310-1550
延遲范圍	0~100ps
	0~330ps
	0~700 ps
	0~1500ps
分辨率	1fs
插入耗損	典型0.8dB,最大1.2dB（0-1500PS耗損≤1.4db）
重復性	10fs
插入損耗變化	±0.2dB 對應0- 100ps模塊
	±0.3 dB 對應0- 330ps模塊
	±0.4dB 對應0- 700ps模塊
	±0.8 dB 對應1500PS模塊
回波損耗	> 55 dB
消光比	>18 dB
傳輸光功率	光功率典型 500mW/可定制5W/10W/15W/20W/30W
工作溫度	0-~65℃
儲存溫度	-40~85℃
光纖類型	Conning SMF-28,or Fujikura PM Panda fiber
尺寸(L x W x H)	114 x 33 x 35.5mm for 100ps model 148.5 x 33 x 35.5mm for 330ps model 203.5x 33 x 35.5mm for 700ps model 210.5x 46 x 35.5mm for 1500ps model
以上規格均不含連接頭

典型延遲譜線

五、四川梓冠光電0-560ps電動光纖延遲線訂貨信息

型號：ZG-?EFDL-A-B-C-D

ZG-?EFDL	A	B	C	D
	延遲范圍	光纖類型	光纖長度	連接頭
	100=100ps 330=330ps 700=700ps 1500=1500ps XX=others	S9=SMF 900um M5=MMF 50/125/900um M6=MMF 62.5/125/900um PM= PM Panda XX=others	1=1.0m 2=2.0m	NE=None FA=FC/APC FP=FC/PC SA=SC/APC SP=SC/PC ST=ST/PC LA=LC/APC LP=LC/PC XX=others
