一、6通道高速硅基可調光衰減器的定義：
6通道高速硅基可調光衰減器（VOA），采用厚膜SOI硅光子技術，整體響應速度達到μs級（內部硅基芯片響應時間高達300ns），滿足光傳輸、光傳感系統對光衰減器高速響應、小型化、高可靠的需求。
二、6通道高速硅基可調光衰減器的特點：
高速率
低偏振
高穩定性
高重復性
三、6通道高速硅基可調光衰減器的應用領域：
通信網絡光功率控制
多通道光功率均衡
模擬信號調制
四、6通道高速硅基可調光衰減器的參數：
| 性能指標 | 單位 | 最小值 | 典型值 | 最大值 | 備注 |
| 供電電壓(DC) | V | 12 | |||
| 工作波長 | nm | 1520 | 1550 | 1570 | |
| 通道數 | 個 | 6 | 可定制16/48 | ||
| 衰減范圍 | dB | 30 | |||
| 衰減步進 | dB | 0.01 | 0.1 | 30 | |
| 衰減精度 | dB | ±0.1 | ±0.3 | ||
| 響應時間 | us | 20 | 200 | ||
| 偏振相關損耗 | dB | 0.3 | 0.5 | 0~15dB衰減時 | |
| 0.5 | 0.8 | 15~30dB衰減時 | |||
| 回波損耗 | dB | 40 | 45 | ||
| 驅動電流 | mA | 20 | 30 | 20dB衰減時 | |
| 驅動電壓 | V | 3.7 | 4.2 | ||
| 可承受光功率 | dBm | 20 | 23 | ||
| 纖長 | m | 1 | |||
| 光纖接頭類型 | FC/APC | ||||
| 工作溫度范圍 | ℃ | -5 | 70 | ||
| 貯存溫度范圍 | ℃ | -40 | 85 | ||
五、6通道高速硅基可調光衰減器接口說明
| 功能 | 引腳 | 符號 | 功能定義 |
| 供電電源 | 電源接口 | VCC | 電源 +12V |
| 串口（RS422） | DB9-5 | GND | 信號地 |
| DB9-4 | RXD- | 收 | |
| DB9-3 | RXD+ | 收 | |
| DB9-2 | T\R- | 發 | |
| DB9-1 | T\R+ | 發 |

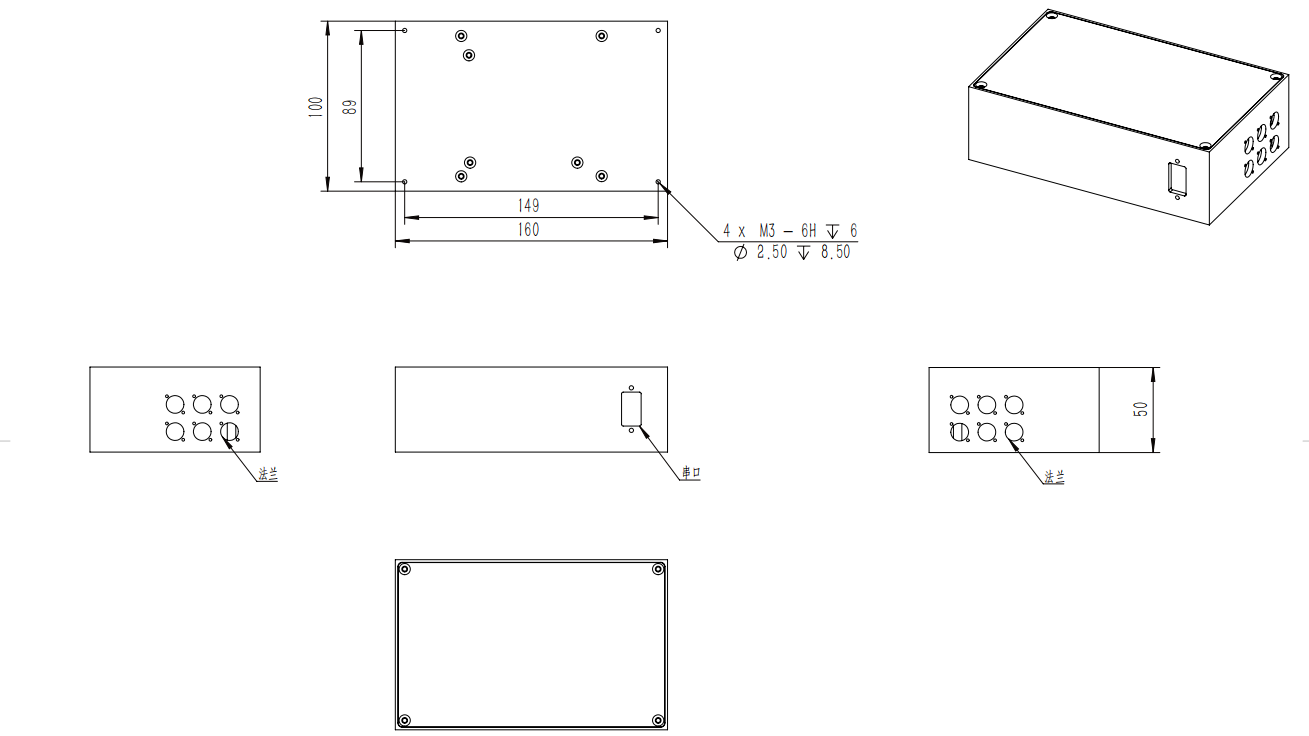

六、6通道高速硅基可調光衰減器尺寸圖
七、四川梓冠光電6通道高速硅基可調光衰減器的訂購信息
型號：ZG-ADJ-VOA-A-B-C-D
| ZG-ADJ-VOA | A | B | C | D |
| 生產年份 | 通道數 | 硅基 | 硬件版本信息 | |
| 25M | 可選6/16/48 | SOI | A |
